第 6 章 编辑辅助功能 6-1-2-1 基本操作方法 现就坐标示教的基本操作方法说明如下。 ① 将光标移动到要示教的数据位置上。 图 6-1-2 坐 标示教（ 1 ） * 示教 X Y 轴时，只要示教 X 或 Y 的任何一处坐标，即可自动输入 XY 轴两个坐标 ( 但 Z 轴的示教，须与 XY 轴分开示教 ) 。 ②用 HOD 的装置选择键，选择示教对象装置 ( 摄像机等 ) 。 选错装置时，会鸣声警告，需要重新选择。 若已预先输入坐…
第 6 章 编辑辅助功能
坐标示教详细项目列表如下。
表
6-1-2
示教项目
作业区分 数据项目 数据原点
BOC
调整校正
送料器台
识别校正
机器设置 基准针的位置 XY 坐标原点
从动针的位置 XY 坐标原点
外形基准的位置 XY 坐标原点
元件废弃位置 XY 坐标原点
无吸嘴真空值
贴片头等待位置 XY 坐标原点
生产程序 基板数据 定位孔位置 基板位置基准（亦译为“基板原
点”,下同）
○
基板设计偏移量 基板位置基准 ○
首电路位置 基板位置基准 ○
电路设计偏移量 基板位置基准 ○
BOC 标记位置 基板位置基准或电路位置基准 *1 ○
BOC 标记识别参数
坏标记位置 电路位置基准 ○
基板高度
基板厚度
贴片数据 贴片位置 基板位置基准或电路位置基准 *2 ○
IC 标记位置 基板位置基准或电路位置基准 *2 ○
基准领域 基板位置基准或电路位置基准 *2 ○
吸取数据 吸取位置 XY XY 坐标原点或后面原点 *3 ○
吸取位置 Z Z 轴原点（基板上面）
生产 贴片位置 XY 基板位置基准或电路位置基准 *2 ○
吸取位置 XY XY 坐标原点或后面原点 *3 ○
吸取位置 Z Z 轴原点（基板上面）
其它 Y 台位置 XY 坐标原点
中央传送带宽度
数据的原点如下：
*1
基板结构为单板基板 ：基板位置基准
矩阵电路板/
非矩阵电路板
：BOC 的种类使用基板标记时，为基板位置基准
各电路使用 BOC 时，为电路位置基准
*2
基板结构为单板基板 ：基板位置基准
矩阵电路板/
非矩阵电路板
电路位置基准
*3
装在机械前面的元件供应装置的吸
取装置
XY 坐标原点
装在机械后面时 后面的原点
6-4
第 6 章 编辑辅助功能
6-1-2-1 基本操作方法
现就坐标示教的基本操作方法说明如下。
① 将光标移动到要示教的数据位置上。

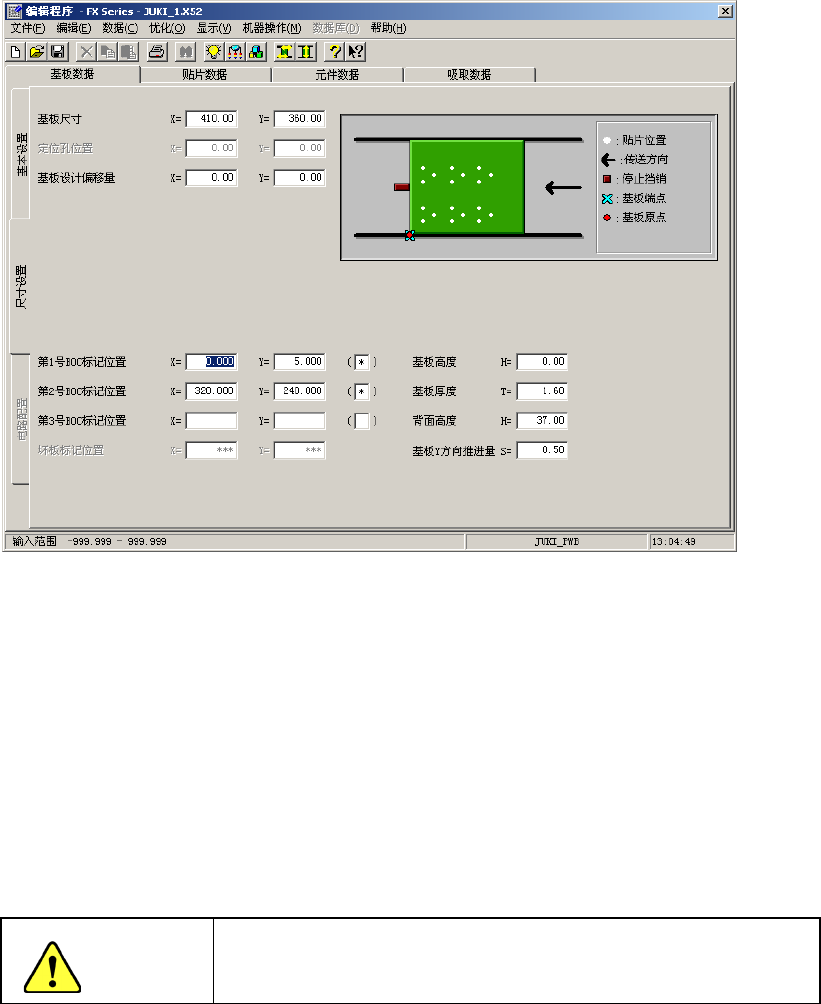

图
6-1-2
坐标示教（1）
* 示教 X Y 轴时，只要示教 X 或 Y 的任何一处坐标，即可自动输入 XY 轴两个坐标 (但
Z 轴的示教，须与 XY 轴分开示教)。
②用 HOD 的装置选择键，选择示教对象装置(摄像机等)。
选错装置时，会鸣声警告，需要重新选择。
若已预先输入坐标时，选择的装置会自动移动到坐标值上。 (未预先输入坐标时，装
置不会移动)。
为避免发生人身事故，在操作 HOD 过程中，切勿将手伸入装置内
部，或将脸和头靠近装置。
注意
6-5
第 6 章 编辑辅助功能
若在示教 Z 轴时，对象装置选择贴片头，而示教的对象轴所安装的吸嘴与应使用的吸嘴不一
致时，需要更换吸嘴。出现这种情况时，画面将显示下列信息：
已选择的装置名称 / 已选择的装置 XY 坐标值 / 已选择的装置 Z 坐标值 / 已选择的装置的
θ
值 / 已选择的装置的真空值
HOD 的 LCD 上显示出装置名称，可以确认需要示教什么内容。

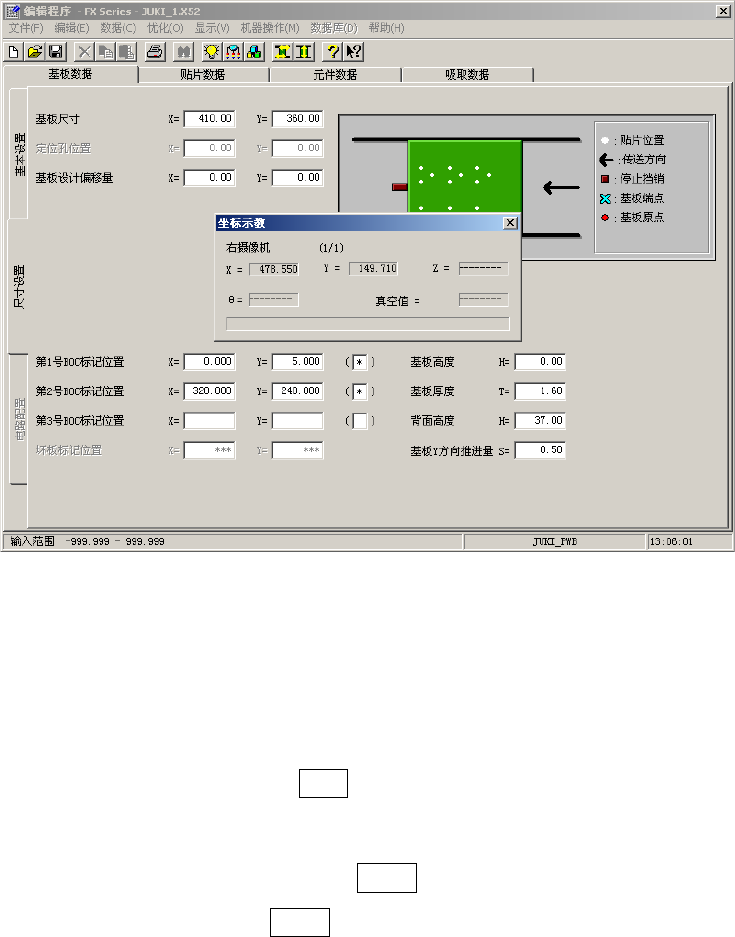

图
6-1-3
坐标示教(2)
③ 用 HOD 上的轴驱动键（XY 轴、Z 轴、θ軸移动），移动所选择的装置。
移动装置时，画面上的（坐标值等）数值也随之变化。装置移动到极限时，会发出鸣错
声，表示不能再移动。
XY 轴的移动速度，可用 HOD 的 FAST 键来控制。
④ 把装置移动到目的位置，按下 HOD 的 ENTER 键，即可取得现在示教的坐标数据。
在生产中示教时，应在按 ENTER 键之前，先输入示教项目。
完成上述操作，坐标示教即告结束。
6-6
