第 6 章 编辑辅助功能
6-1-2-2 XY 轴的示教
示教 XY 轴（取得 XY 轴的坐标值）有使用贴片头的各种吸嘴或坏板标记读入器示教、使用
摄像机示教的 3 种方法。操作员可根据情况选择，进行示教。
但请注意，示教的具体情况不同，对装置的选择有所限制。
下面介绍不同情况下的示教方法。
(1) 使用贴片头的各种吸嘴、或用坏板标记传感器的方法。
用贴片头示教时，先在 HOD 上选择示教装置，再进行示教。
(2) 用摄像机示教的方法
首先选择示教装置:摄像机。
其次：以 1，2，3 POINT 键（功能键 F1、F2、F3
）指定输入点数，进行其点数个数
的定位。进行 2 POINT 或 3 POINT 示教时，请移动装置，按动 HOD 的 ENTER 键，按动
次数由输入点数决定。
（示例：2 点时，移动 → ENTER →移动→ ENTER，结束）。
对各点，也可用移动十字光标，逐一取得其中心（交点）坐标，或通过移动箱式窗
口的各边，取得中心坐标。
移动十字光标、确定各点位置，要用 XY 轴驱动键进行操作。一个点定位完成后，按
ENTER 键确定。然后，再移到下一个点。

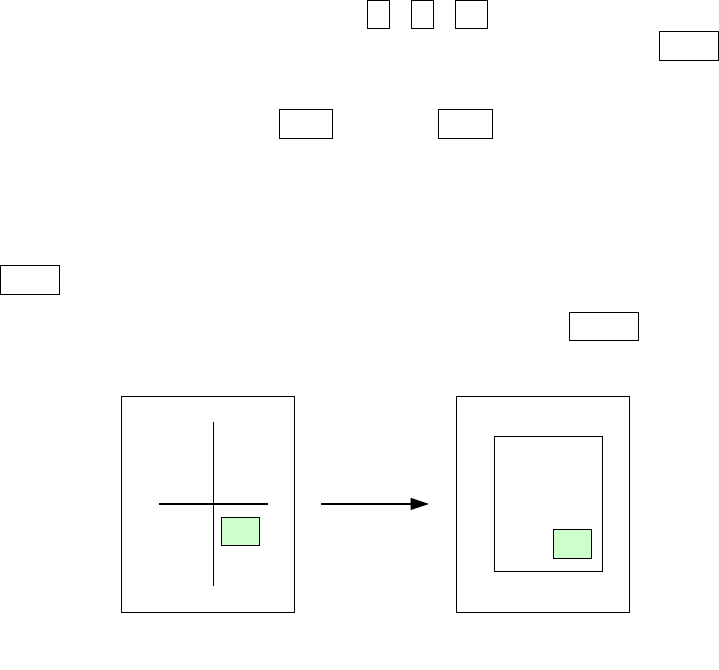

要用箱式窗口方法取得坐标时，请先按手持操纵盘 HOD 的 WINDOW 窗口键，把监视器
上的十字光标变为窗口光标。
WINDOW
キー
＜通常は十字カーソル＞
＜ウィンドウカーソル＞
键
< 通常为十字光标 > < 窗口光标 >
6-8
第 6 章 编辑辅助功能

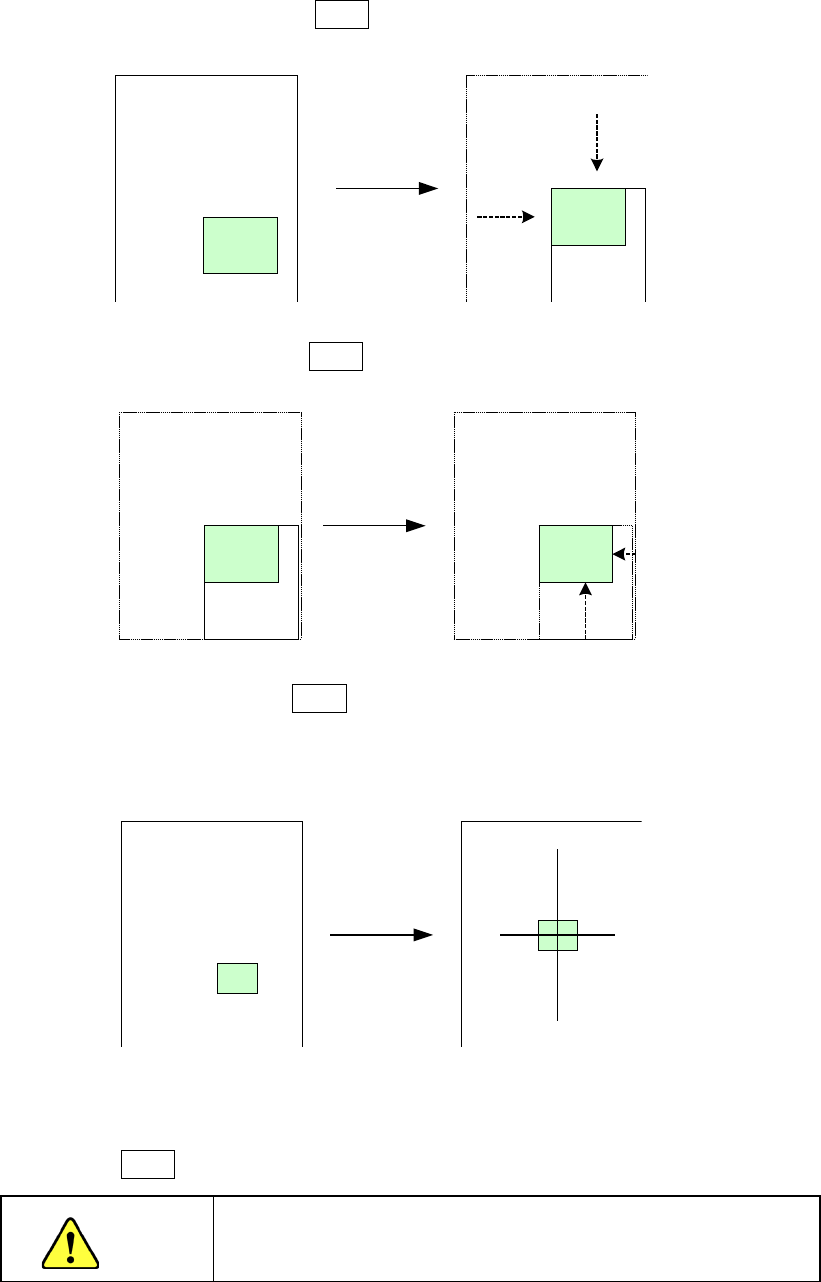

用 XY 轴的轴驱动键，移动窗口框的上边、左边、下边以及右边。
先移动上边/左边，按下 ENTER 键。
再移动下面/右面，按下 ENTER 键。
移动下面/右面后，按下 ENTER 键，摄像机会移动，使箱式窗口的中心移动到原来
的十字光标的中心后，箱式窗口变回十字光标。
在此按下 ENTER 键,便可取得坐标值。
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，
或将脸和头靠近装置。
注意
6-9
第 6 章 编辑辅助功能
关于数字放大功能
（1）功能概况
在操作选项中设置了[进行数字放大]的情况下，用摄像机拍摄的图像可以在 VCS 监视器
上放大显示。
要放大时，按 2 次 HOD 的 Window 键。
CAMERA、Window 键及图像显示如下。
-按 CAMERA 键，显示通常的图像，
-按第 1 次 Window 键，进入以往的 Window 示教模式，
-按第 2 次 Window 键，图像放大显示。
* 关于数字放大的详细设置方法，请参见『第 15 章 操作选项』。
示教方法：在画面显示出方框后，请进行示教，将元件与方框对准。按下 HOD 的 ENTER
键确定方框，用显示的十字光标确认中心后，再按 HOD 的 ENTER 键确定，进行示教。
（2）放大规格
要放大倍率时，可根据对象元件的外形尺寸，切换如下。
* 有 4 倍缩放
长边尺寸为 2.25～1.11mm 时，×2 倍显示
长边尺寸为 1.10～0.01mm 时，×4 倍显示
* 无 4 倍缩放
长边尺寸为 2.25～0.01mm 时，×2 倍显示
贴片坐标跟踪、吸取跟踪、编辑程序的吸取数据的 XY 示教等，均可使用放大显示功能。
6-10
