关于数字放大功能
（1）功能概况
在操作选项中设置了[进行数字放大]的情况下，用摄像机拍摄的图像可以在 VCS 监视器
上放大显示。
要放大时，按 2 次 HOD 的 Window 键。
CAMERA、Window 键及图像显示如下。
-按 CAMERA 键，显示通常的图像，
-按第 1 次 Window 键，进入以往的 Window 示教模式，
-按第 2 次 Window 键，图像放大显示。
* 关于数字放大的详细设置方法，请参见『第 15 章 操作选项』。
示教方法：在画面显示出方框后，请进行示教，将元件与方框对准。按下 HOD 的 ENTER
键确定方框，用显示的十字光标确认中心后，再按 HOD 的 ENTER 键确定，进行示教。
（2）放大规格
要放大倍率时，可根据对象元件的外形尺寸，切换如下。
* 有 4 倍缩放
长边尺寸为 2.25～1.11mm 时，×2 倍显示
长边尺寸为 1.10～0.01mm 时，×4 倍显示
* 无 4 倍缩放
长边尺寸为 2.25～0.01mm 时，×2 倍显示
贴片坐标跟踪、吸取跟踪、编辑程序的吸取数据的 XY 示教等，均可使用放大显示功能。
6-10
第 6 章 编辑辅助功能
（3）放大显示适用条件
- 元件外形尺寸的长边尺寸为 2.25 mm 以下
- 角度为 0/90/180/270°的情况下
- 贴片位置：贴片角度 + 电路角度
- 吸取位置：吸取角度
6-11
第 6 章 编辑辅助功能

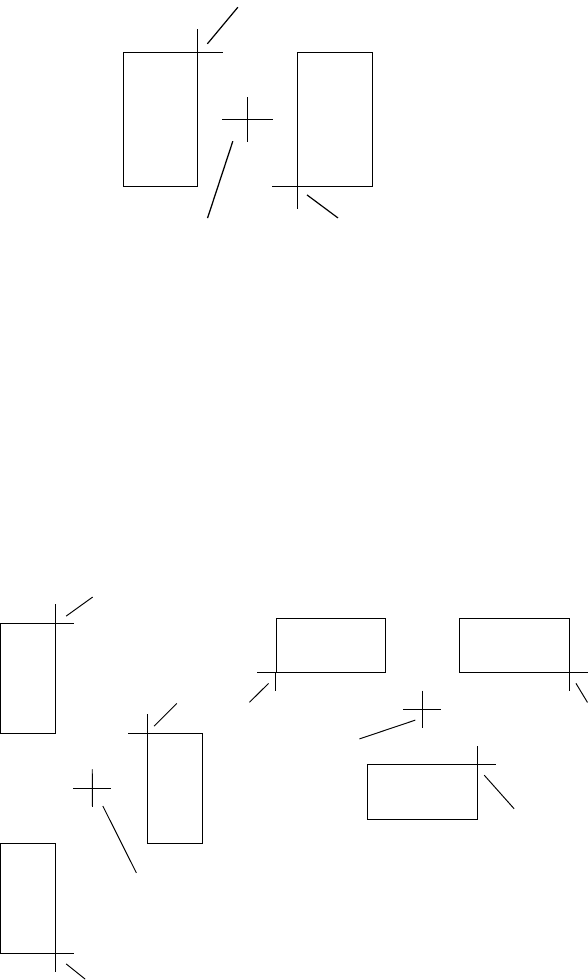

以 2 点示教、或 3 点示教时，可采取下列方法。
①以 2 点进行示教时
A
BC
基板パッド
输入上述 A、B 二点，从点 A 和点 B 的位置求中点（点 C）坐标位置，把点 C 的坐标作为示教
的坐标。
② 以 3 点进行示教时
输入上述 A、B、C 三点，以点 D 作为示教坐标（求 D 的 X 方向的坐标：点 A 和点 C 的中点，
或者 B 点和 C 点的中点；求 D 的 Y 方向的坐标：点 A 和点 B 的中点）。3 点示教，仅在元件的
贴片角度为 0°、90°、180°以及 270°时有效。
B
A
C
Ｄ
C
B
A
Ｄ1
基板
PAD
