第 6 章 编辑辅助功能 以 2 点示教、或 3 点示教时，可采取下列方法。 ①以 2 点进行示教时 A B C 基板パッド 输入上述 A 、 B 二点， 从点 A 和点 B 的位置求中点 （点 C ） 坐标位置， 把点 C 的坐标作为示教 的坐标。 ② 以 3 点进行示教时 输入上述 A 、 B 、 C 三点，以点 D 作为示教坐标（求 D 的 X 方向的坐标：点 A 和点 C 的中点， 或者 B 点和 C 点的中点； 求 D 的 Y…
第 6 章 编辑辅助功能
（3）放大显示适用条件
- 元件外形尺寸的长边尺寸为 2.25 mm 以下
- 角度为 0/90/180/270°的情况下
- 贴片位置：贴片角度 + 电路角度
- 吸取位置：吸取角度
6-11
第 6 章 编辑辅助功能
以 2 点示教、或 3 点示教时，可采取下列方法。
①以 2 点进行示教时
A
BC
基板パッド
输入上述 A、B 二点，从点 A 和点 B 的位置求中点（点 C）坐标位置，把点 C 的坐标作为示教
的坐标。
② 以 3 点进行示教时
输入上述 A、B、C 三点，以点 D 作为示教坐标（求 D 的 X 方向的坐标：点 A 和点 C 的中点，
或者 B 点和 C 点的中点；求 D 的 Y 方向的坐标：点 A 和点 B 的中点）。3 点示教，仅在元件的
贴片角度为 0°、90°、180°以及 270°时有效。
B
A
C
Ｄ
C
B
A
Ｄ1
基板
PAD
6-12
第 6 章 编辑辅助功能
6-1-2-3 Z 轴的示教
示教高度。将吸嘴前端慢慢地下降到接触测定物，取得高度。
首先，按已说明的基本操作方法操作，选择示教对象装置。
进行 Z 轴的示教只能用贴片头、HMS，不能使用其他装置。选择其他装置时，会鸣声报错，
需要重新选择装置
。
用 HMS 进行示教的方法：先用摄像机示教 XY 轴，移动到测量的位置。之后按下 ETC
键，按
F3 或 F4 键选择 HMS。在装置名称键上选择“Z”开始示教，按 ENTER 键，输入示教值。
使用 HMS 进行示教时，有时因被测量的元件表面（测量面）的光泽、粗糙等
因素，使激光散射而无法测量。

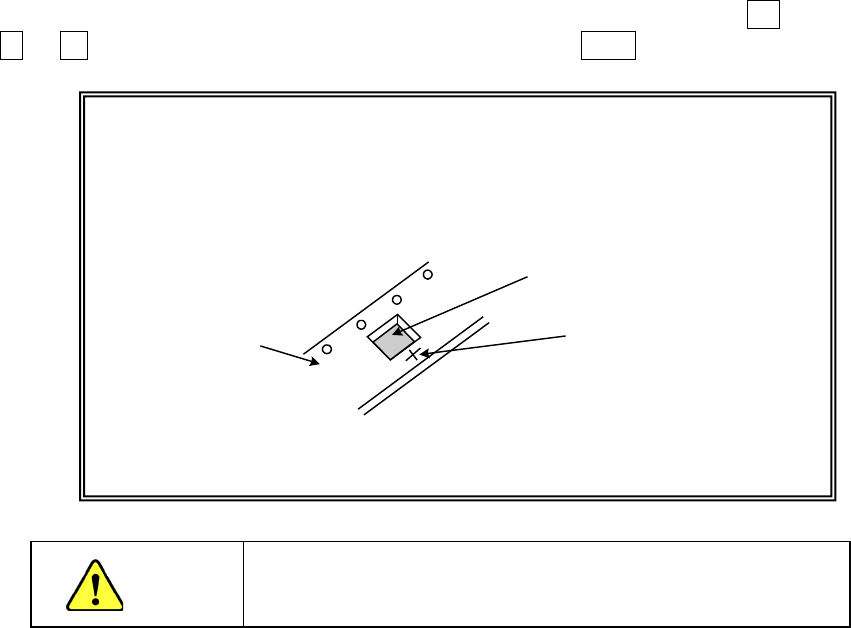

遇到此种情况，可把激光点移动到如下图的带料托架上，代用该点，进行 Z
轴的示教。
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，
或将脸和头靠近装置。
带料托架
元件
测量点
注意
6-13
