第 6 章 编辑辅助功能 调整完成后，按下 ENTER 键。 [＊] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] ＰＲ 若判断结果有错误时，请使用 HOD 的 ↑ 键， ↓ 键（ XY 移动上下箭头键）选择正确的标 记，按下 ENTER 键。 若是标记的信息相同，只需再进行检测框示教时，请按 HOD 的 NEXT ，可省略上述 刻度框的示教操作。如果属首次进行标记识别， NEX…
第 6 章 编辑辅助功能
要执行示教时，请按下[继续]按钮。摄像机将移动到标记的 XY 坐标上，监视器出现
示教图案（要求记忆的对象）。
如果监视器画面没有显示要示教的图案，请检查输入的坐标值是否正确。
若是陶瓷基板标记(标记颜色为白色) 时，请再按一次 CAMERA
键，切换极性。
按动 CAMERA 键以外的其它键时会鸣声警告不能进行识别示教。
标记若有脏污或损伤，采用示教结果进行标记识别后，标记识别结果可能不
均匀。请确认脏污、损伤、标记的变形并不显著。

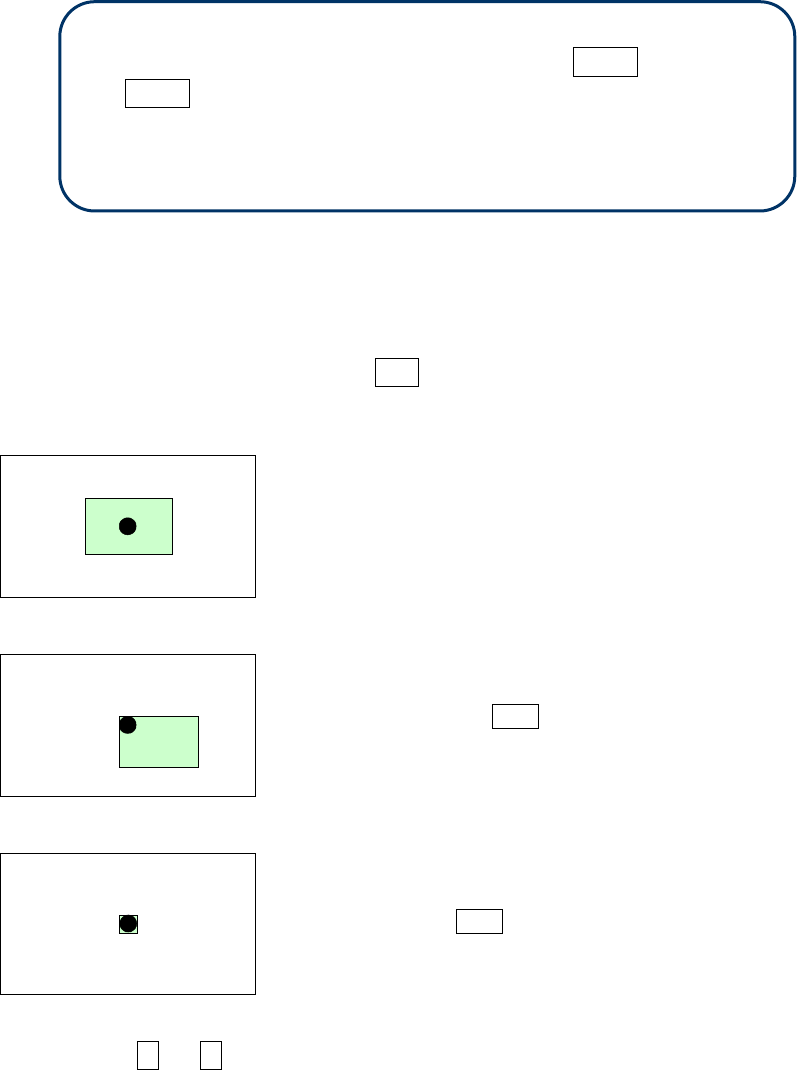

③ 刻度框（标记数据）的示教。
如标记识别不稳定时，在示教刻度框左上之前，请设定下述照明条件。
按照上边、左边、下边、右边的顺序，使用上下、左右箭头键调整刻度框后输入数据。
（要改变刻度框的移动速度时请使用 FAST 键）
此后，可自动识别标记，取得校正数据。
自动获得标记周围的抗干扰水平，显示在监视器上。
使用 HOD 的↑键、↓键(XY 移动上下箭头键)进行调整,
使标记清晰可见，使周围的干扰减
少到最低。
显示摄像机图像和长方形框。
先设定上边及左边的刻度框。
请调整标记上边及左边，使之一致。
调整完成后，按下 ENTER 键。
用同样方法，设定下边及右边的刻度框。调整
完成后，按下 ENTER 键。
6-15
第 6 章 编辑辅助功能

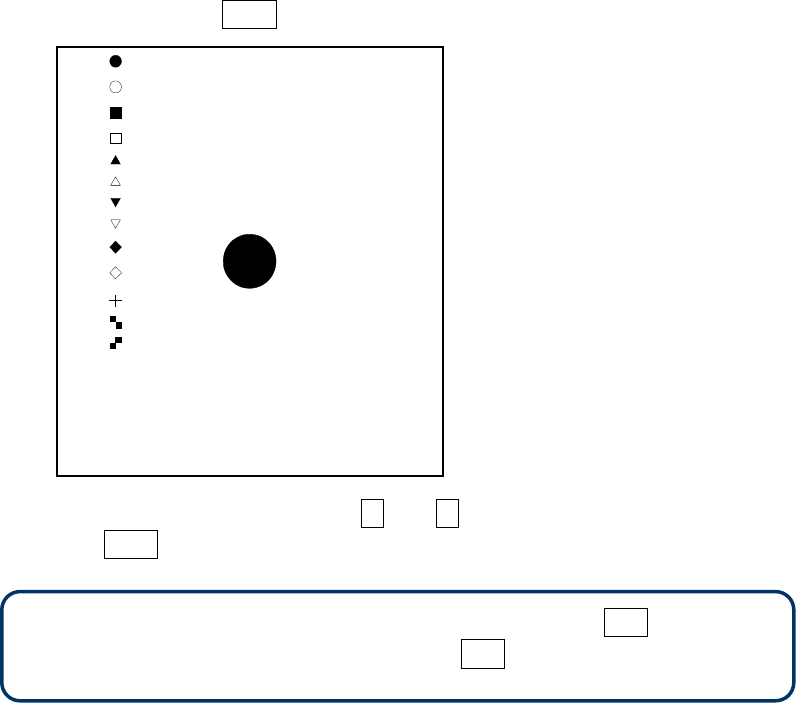

调整完成后，按下 ENTER 键。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
若判断结果有错误时，请使用 HOD 的↑ 键，↓ 键（XY
移动上下箭头键）选择正确的标
记，按下 ENTER 键。
若是标记的信息相同，只需再进行检测框示教时，请按 HOD 的 NEXT，可省略上述
刻度框的示教操作。如果属首次进行标记识别，NEXT 键变为无效。
6-16
第 6 章 编辑辅助功能
标记识别不稳定时，在指定上述③刻度框（测量框）左上角之前，
先按[设置照明条件]按钮，设置照明类型。
在指定刻度框 (测量框) 左上角时，会出现下列画面提示。
图
6-1-6
图像示教中画面
若是设置[标准照明]后可识别标记，则可省略设置照明条件的操作。只有在标记识别不稳
定时，请按下列方法重新设置照明条件。
按下[设置照明条件]按钮后，出现下面的对话框。请设置照明类型。
图
6-1-7
设置照明类型的画面
照明类型 处理
标准照明 识别一般的基板标记时使用。
阻剂/保护胶片照明 标记上有阻剂/保护胶片，在标准照明条件下反射不准、
识别不稳定时使用。
用户定义照明*
在上述两种类型里标记反射不佳、识别不稳定时，可以
直接设定垂直照明及角度照明的亮度。
* 用户定义的照明程度的亮度，请设定为 50～200。光量 50 以下有时不稳定。
设置照明条件
6-17
