第 6 章 编辑辅助功能
④ 示教检测框架。
③的操作完成后，自动显示标记尺寸 1.5 倍的窗口与画面中心一致（默认窗口）。
需要改变检测框架时，按③的顺序进行。
在这里，按下 HOD 的 PREVIOUS 键后，可以返回到刻度框架示教（③的操作）。
⑤ 完成示教后，显示画面，询问是否注册到标记数据库。

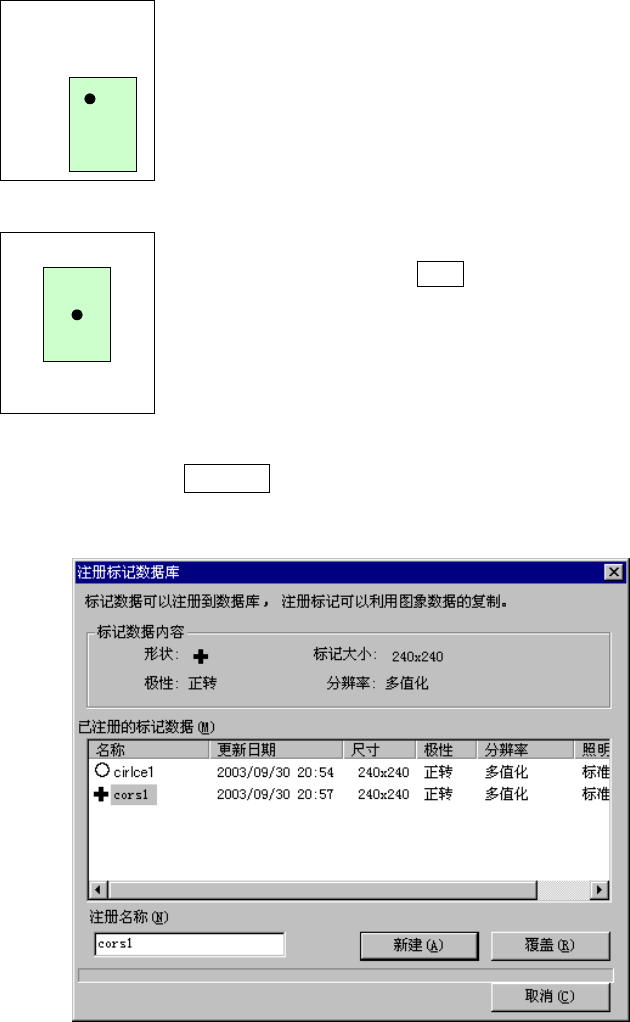

图
6-1-8
基板标记示教（2）
用设定刻度框的同样方法设定检测框。
调整好后请按下 ENTER 键。
6-18
第 6 章 编辑辅助功能
若要把新建的示教数据注册到标记数据库时，请输入注册名称，按下[新建] 按钮。
若要覆盖已注册的示教数据，请输入要覆盖的名称，将光标放到注册区的覆盖目标数据行
上，按下[覆盖] 按钮。
示教数据不注册到标记数据库时，请按下[取消] 按钮。
No 选择按钮 处理
1 新建 输入注册名称，将示教数据注册到标记数据库里，退出。
2 覆盖 与光标选择行的数据进行替换。
3 取消 示教数据不注册到标记数据库里，退出。
至此，识别示教操作即告完成。
完成识别示教之后，标记数据旁边显示“*”符号,表明已经完成示教。请对所有要使用
的标记进行识别示教。
在进行示教中，若按下 HOD 的 CANCEL
键，为结束示教。（在这种情况下，前面所输入的
数据全部无效）。
按下 CANCEL 键，装置停止移动。
按下 HOD 的 CAMERA 键后，黑白发生反转。与基板颜色比标记不鲜明时，可按下 CAMERA
键，使黑白反转，调整亮度，使标记显示为白色。
按下 CAMERA 键反转标记的功能，只在输入刻度框时有效。
6-19
第 6 章 编辑辅助功能
6-1-3-2 用户指定模板的示教
可以把特定的电路图案，作为用户自定义的标记注册下来。
关于用户自定义的标记设定、注册，请参照后述的《
关于模板设定的注意事项
》以 及《
用
户指定的模板可注册的图案
》。
① 把光标移动到要示教的数据的标记位置。
* 进行识别示教时，需要预先输入标记的 XY 坐标。

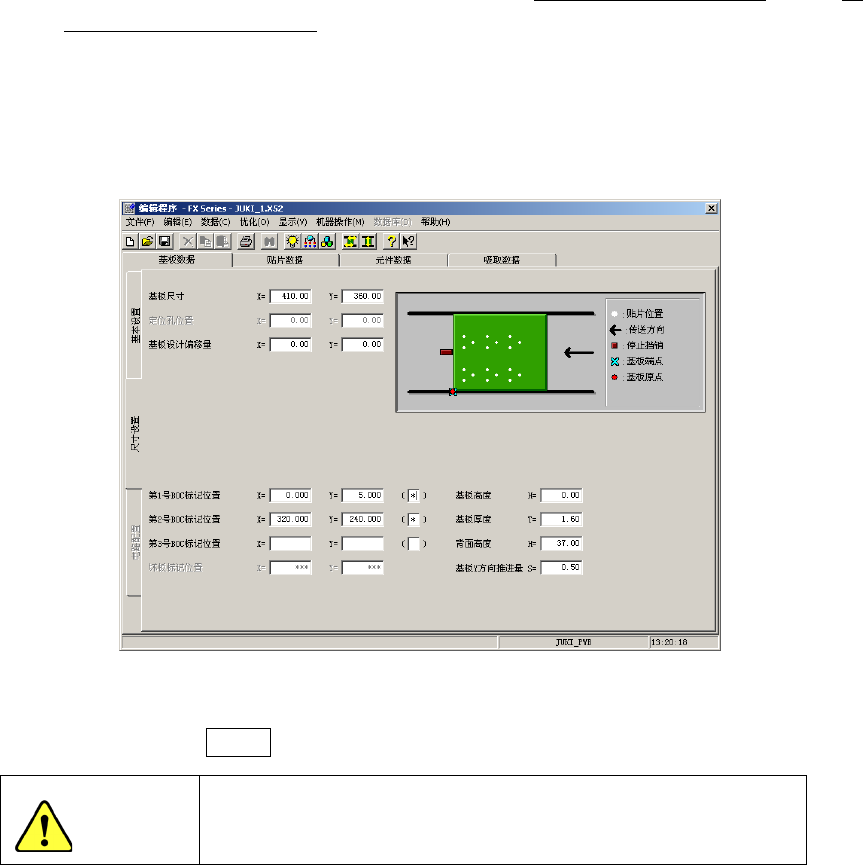

图
6-1-9
用户指定模板的示教
② 按下 HOD 的 CAMERA 键。
摄像机移动到标记的 XY 坐标，监视器画面中显示所要示教的（要求其记忆的）图案。
如果监视器画面中没有所要示教的图案时，请确认输入的坐标是否正确。
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，
或将脸和头靠近装置。
