第 6 章 编辑辅助功能
③ 请设定标记/用户定义的照明类型。
图
6-1-10

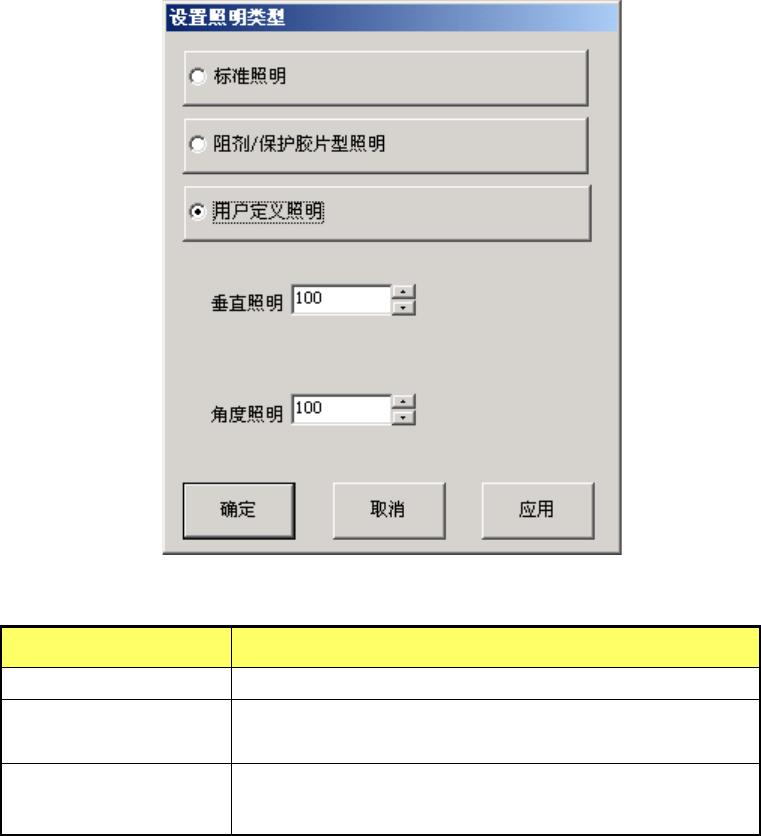

设置照明类型的画面
照明类型 处理
标准照明 识别一般的基板标记时使用。
阻剂/保护胶片 在标记上有阻剂/保护胶片，在标准照明条件下反射不
佳、识别不稳定时使用。
用户定义*
上述两种类型标记反射不佳、识别不稳定时，可以直接
设定垂直照明及角度照明的亮度。
* 用户定义的照明亮度，请设定为 50～200。光量 50 以下有时不稳定。
选择了[用户定义] 照明时，可以直接设定垂直照明、角度照明的量度。
6-21
第 6 章 编辑辅助功能
④ 示教刻度框（设定模版框）。
把刻度框，按照上边、左边、下边、右边的顺序，用上下、左右箭头键，进行调整、
输入。（要改变刻度框的移动速度时，请按下 FAST 键）。
可自动识别标记，取得校正所需数据。
**********
**********
不改变标记信息、只修改检测框重新示教时，只按下 HOD 的 NEXT
键即可省略刻度框的
示教。
但若识别标记为“新建”时，NEXT 键无效。
对标记周围的抗干扰级别自动获得后，反映到监视器上。
用 HOD 的↑ 键，↓ 键（XY
上下移动箭头键）进行调整，以使标记能够识别清楚、把
周围的干扰降到最小限度。
完成调整后，按下 ENTER 键。
显示摄像图像和长方形框。
垫板印刷部分

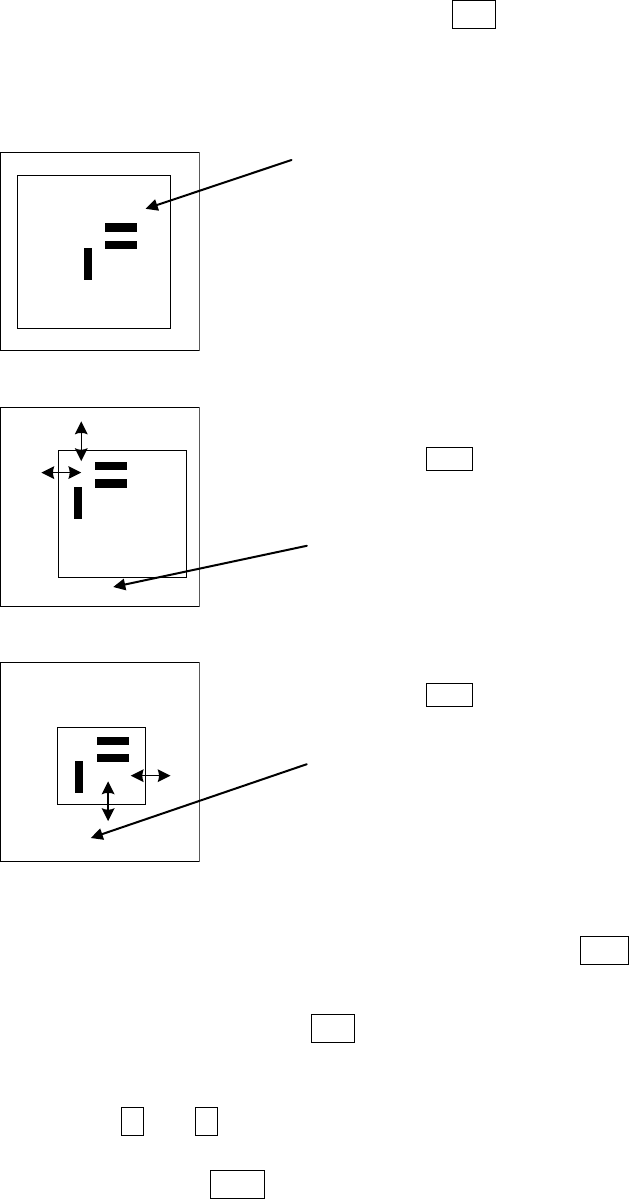

先设定上边、左边的刻度框。
设置识别对象图像的上边和左边（移动箭头符号的边）。
设置后，按下 ENTER 键
画面下方显示“Set Left-Top Point”。
同样地，设定下边及右边的刻度框。
调整后，按下 ENTER 键。
画面下方显示“Set Right-Bottom Point”。
6-22
第 6 章 编辑辅助功能
其次，设定标记判定，选择 PR。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
模板的最大尺寸为 256×256 像素（画面的 1/4 左右）。
如果模板过大，则显示错误，返回上面顺序④。
⑤ 示教模板画面的重心。
⑥ 示教检测框。
结束⑤的示教重心后，画面中心自动显示出④ 操作设定的框 1.5 倍的窗口，（默认窗
口）。此时重心与画面的中心一致。
要改变检测框架时，请按④的顺序进行。
**********
画面中显示刻度框和十字光标。

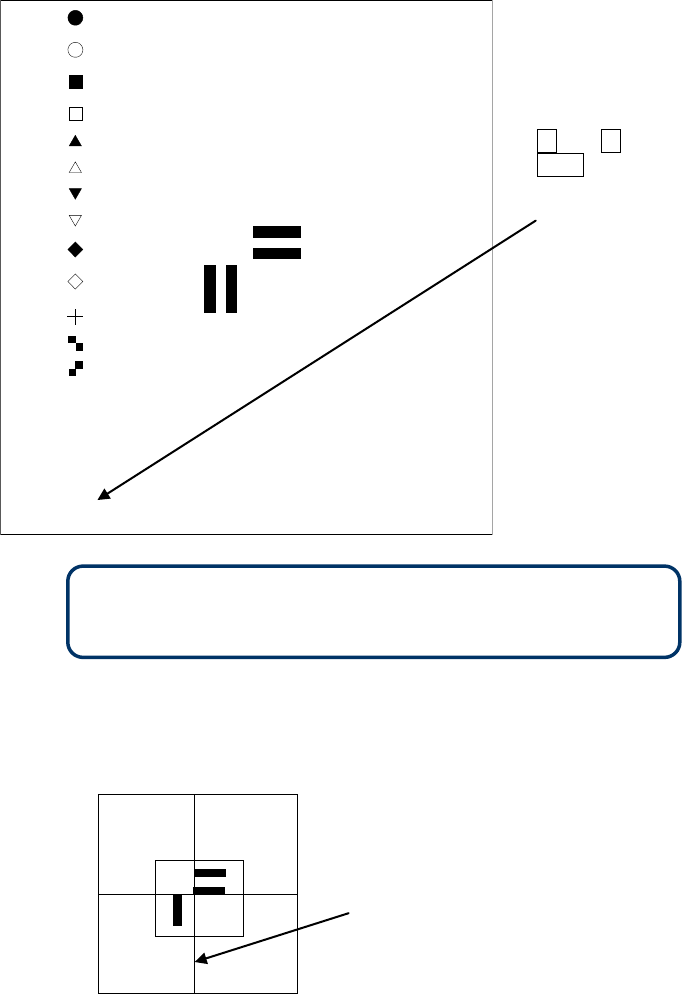

使用 HOD 移动十字光标，决定模板的重心(这个位置，与基板数
据的标记坐标是一致的)。
画面下显示 “ TempMatch－Set Center ”。
*将标记对准在 PR 位置上，按 HOD 的
↑ 键、↓ 键（XY 上下移动箭头键)、
ENTER 键。
画面下显示“Select Mark by Up or
Down Key”
（
请用上下键选择标记
）
**********
