第 6 章 编辑辅助功能
不改变检测框时，请按下 ENTER 键。
**********
**********
在这里，按下 HOD 的 PREVIOUS 时，可返回到刻度框示教（③的操作）。
⑦ 示教结束
完成识别示教之后，在标记数据的旁边显示（Ｔ）表示完成示教。请对所有使用的标
记进行识别示教。
此外，进行示教中，若按下 HOD 的 CANCEL
键，则示教结束。在这种情况下，前面输入
的数据全部变为无效。
按下 CANCEL 键后，装置停止移动。

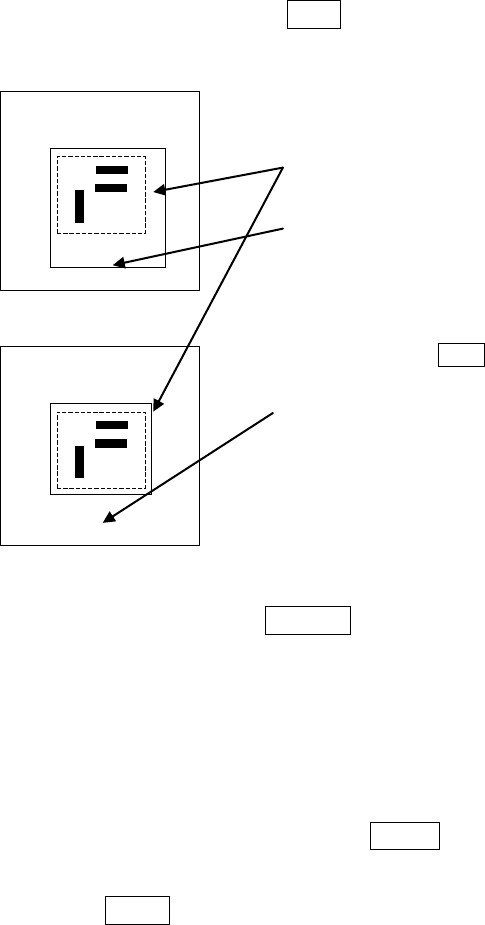

和设置刻度框一样，设定检测框。
设定的方法与设定刻度框方法相同。
虚线部分是模板的设定框，实际上不显示。
画面下显示“Set Left-Top Point”。
调整完成后，按下 ENTER 。
画面下显示“Set Right-Bottom Point”。
6-24
第 6 章 编辑辅助功能
关于设定模板的注意事项
1) 请确认检测框内没有与已设定的模板图案类似的图案。
2) 图案尺寸，要与标准标记一样，设定为 0.5～3 mm。
3) 坐标值请使用设计值（CAD 数据）。用户指定的模板数据，不能正确地求出图案的中心位置。
由于采用十字光标移动式的示教，用户指定的位置将被看作为中心位置。（而通常的标记，
是以计算求出的重心位置为图案的中心位置，不会出现误差）。
4) 用户指定的模板图案，不能进行图像复制。
5) 要把使用用户指定的模板的生产程序保存到软盘时，如软盘容量不足，有时不能保存其生
产程序。
6) 使用用户指定的模板的生产程序，要从软盘中读取和保存，比较费时间，建议不要直接从
软盘读取和保存。
7) 从 HD 中复制保存的生产程序时，请使用主菜单的[文件] 中的[文件夹管理（资源管理器）]
把软盘复制下来。
6-25
第 6 章 编辑辅助功能
可以注册的用户指定的模板图案
1) 可以注册的用户指定的模板图案：
① 电路图案
② 没有被丝网印的（没有涂抹焊锡）垫片、基座图案
③ JUKI 标准以外的基板标记（全部，部分）
2) 可作为用户指定的模板注册的必要条件
① 直孔、道孔（Via hole）
由于图案生成工序与开孔的工序不同，因此位置关系不尽一致。(相对于图案的孔位置不
固定)
要以直孔、道孔为基准进行模板注册时，请不要单独注册，应连同周围配线的模板
一起注册。
3) 不能作为用户指定的模板注册的种类
① 丝（文字）印类图案
图案、垫片生成工艺与丝印工艺完全不同，不能以丝印为基准来决定贴片位置。
② 网印的垫片·基座图案
网印图案的焊锡为颗粒状，在不同的环境和条件下发光效果不同。而模板的配对虽然有
较强的抗照明条件变化能力，但不能适应极性（正反转）变化。
③ 识别画面上有类似的图案模型。
④ 明暗反差太小的模板。
⑤ 图案（大小程度）、角度会有变化的。
特别是将部分图案作为用户指定模板时，缩尺的变化会直接反映到识别的精度。请尽量
将整个图案作为用户指定的模板。
角度变化，模板的重心位置（前述）偏离中心越大，影响越大。（产生识别位置偏移）。
设定用户指定模板时，要尽量使模板的重心和模板的中心一致。
按下 HOD 的 CAMERA 键后，黑白可反转。标记与基板的颜色对比不鲜明时，可按下
CAMERA
键，使黑白反转，用 HOD 调整亮度，使标记显示为白色。
按下 CAMERA 键反转标记的功能，只在输入刻度框时有效。
6-26
