第 6 章 编辑辅助功能
可以注册的用户指定的模板图案
1) 可以注册的用户指定的模板图案：
① 电路图案
② 没有被丝网印的（没有涂抹焊锡）垫片、基座图案
③ JUKI 标准以外的基板标记（全部，部分）
2) 可作为用户指定的模板注册的必要条件
① 直孔、道孔（Via hole）
由于图案生成工序与开孔的工序不同，因此位置关系不尽一致。(相对于图案的孔位置不
固定)
要以直孔、道孔为基准进行模板注册时，请不要单独注册，应连同周围配线的模板
一起注册。
3) 不能作为用户指定的模板注册的种类
① 丝（文字）印类图案
图案、垫片生成工艺与丝印工艺完全不同，不能以丝印为基准来决定贴片位置。
② 网印的垫片·基座图案
网印图案的焊锡为颗粒状，在不同的环境和条件下发光效果不同。而模板的配对虽然有
较强的抗照明条件变化能力，但不能适应极性（正反转）变化。
③ 识别画面上有类似的图案模型。
④ 明暗反差太小的模板。
⑤ 图案（大小程度）、角度会有变化的。
特别是将部分图案作为用户指定模板时，缩尺的变化会直接反映到识别的精度。请尽量
将整个图案作为用户指定的模板。
角度变化，模板的重心位置（前述）偏离中心越大，影响越大。（产生识别位置偏移）。
设定用户指定模板时，要尽量使模板的重心和模板的中心一致。
按下 HOD 的 CAMERA 键后，黑白可反转。标记与基板的颜色对比不鲜明时，可按下
CAMERA
键，使黑白反转，用 HOD 调整亮度，使标记显示为白色。
按下 CAMERA 键反转标记的功能，只在输入刻度框时有效。
6-26
第 6 章 编辑辅助功能
6-1-4 调整中央传送带的基板传送宽度
6-1-4-1 基本操作方法
调整中央传送带宽度的基本操作方法如下。
① 按下 HOD 的装置键选择 ETC。
这时 HOD 功能键分担如下：
F1 ： 调节 PWB 传送宽度
F2 ： PWB 台位置
F3 ： HMS 左
F4 ： HMS 右
② 请按下 HOD 的 F1 键。可显示目前的传送宽度的画面。

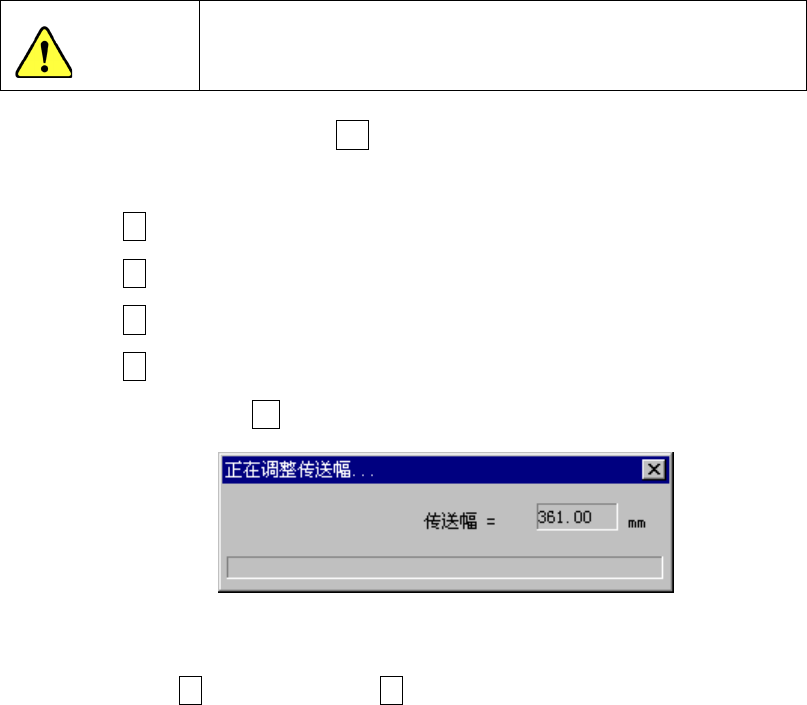

图
6-1-11
调整传送宽度对话框
③ 按下 ↑ 键加大宽度，按下↓ 键减小宽度。
传送宽度的变化，显示在传送宽度对话框上。
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，
或将脸和头靠近装置。
6-27
第 6 章 编辑辅助功能
6-1-5 移动中心传送带
6-1-5-1 基本操作方法
以下说明移动中心传送带的基本操作方法。
① 按下 HOD 的装置选择键 ETC。
这时 HOD 的功能键分担如下：
F1 ： 调节 PWB 传送宽度
F2 ： PWB 台位置
F3 ： HMS 左
F4 ： HMS 右
② 按下 HOD 的 F2 键。可显示表示目前位置的画面。

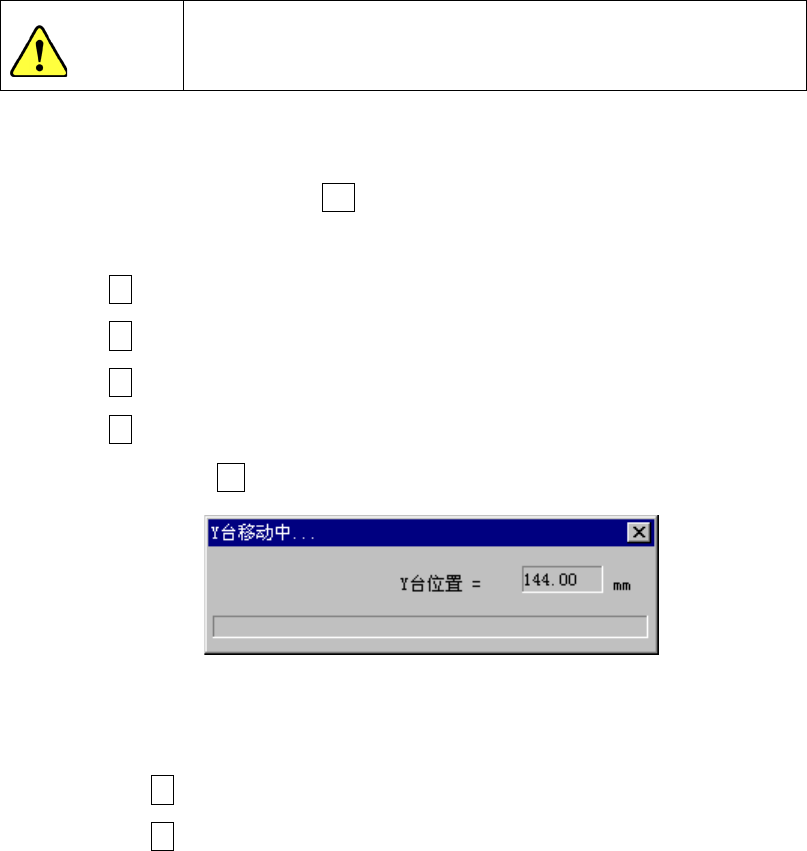

图
6-1-12
中心传送带的位置对话框
按下↓键，中心传送带移向前方。
按下↑键，中心传送带移向后方。
中心传送带移动时，对话框里显示中心传送带的现在位置。
注意
为避免人身事故，在操作 HOD 过程中，切勿将手伸入装置内部，或
将脸和头靠近装置。
6-28
