第 6 章 编辑辅助功能
6-2 确认数据完成状态
6-2-1 数据完成状态

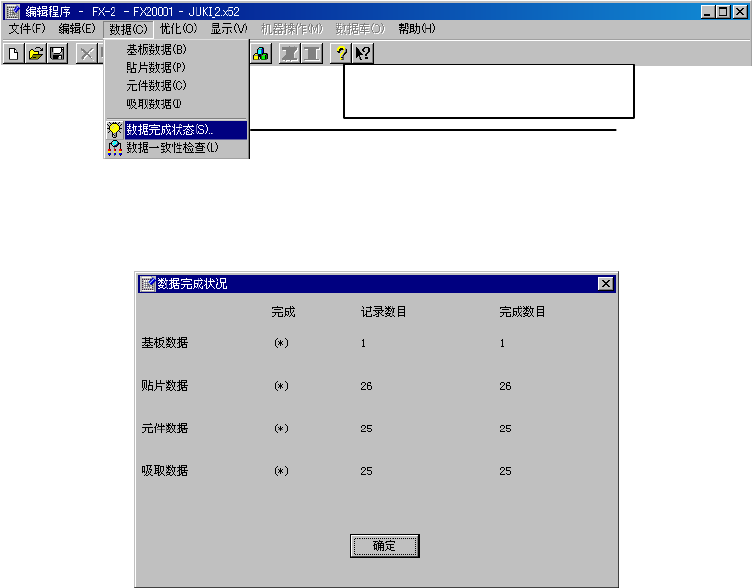

要检查生产程序数据的完成状态时，在编辑程序菜单中选择[数据]，然后选择[数据完成状
态]。
图
6-2-1
选择 [数据完成状态]。
显示下图[数据完成状况] 对话框。
图
6-2-2
[数据完成状况] 对话框
这里显示各种数据的输入件数和完成件数。各项目完成状况，内容分述如下。
① 完成
显示每种数据的完成／未完成状况。
(*)：表示数据已完成。
( )：表示数据未完成。
［记录数目］和［完成数目］相同时视为［完成］。
② 记录数目
不论完成／未完成与否，显示所输入数的数据件数。
不论输入完成／未完成与否，显示包括正在输入中的数据总件数。
③ 完成数目
显示已输入完成的数据件数。
显示所有必须输入的、且已完成输入的数据件数。
按下［确定］按钮后，可返回到调出［数据完成状况］画面之前的数据输入画面。
选择 [数据完成状态]。
6-29
第 6 章 编辑辅助功能
6-2-2 数据一致性检查
(1) 调出检查功能
优化时的调出 一致性出错时，立即结束以后的处理。
任意调出 从[数据]菜单，选择[数据一致性检查]命令，可随时进行数据的一致
性检查。
(2) 报告检查结果
通知 正常完成通知
警告通知
错误通知
错误列表 错误件数
错误信息：错误位置（数据类别、数据编号、项目名称）错误原因
显示和打印错误列表 用 Windows 的标准附件工具执行
(3) 一致性检查内容 （错误条件）
具体检查以下内容。
数据种类 项目 错误条件
基板数据 定位方式 生产程序的基板定位方式设置为[外形基准]，
但该设备不能使用[外形基准] 时
BOC 种类 BOC 种类设置为“使用”，但 OCC-R 不能使用
时
标记图案配对 使用标记图案配对的标记数据时，图像处理装
置变为 JVS2 或 JVS3 时
坏板标记 坏板标记种类为不“使用”时
基板尺寸 基板的 XY 方向尺寸超过上限时
矩阵电路数量 矩阵电路数量超过上限时
基板背面的高度范围 超过下限 1mm、上限 40mm 时
6-30
第 6 章 编辑辅助功能
1） 一致性检查内容的错误条件
数据种类 项目 错误条件
贴片数据
贴片点
计算目前各定心元件的贴片范围，检查贴片点是
否在轴移动范围内。移动范围的定义为轴移动范
围的 OR 领域
贴片元件数的最大限度 超过贴片元件最大限度数时
定心方式 没有设定定心方式时
包装方式 设定无法处理的包装方式时
元件类别 设定无法处理的元件类别时
元件外形尺寸，高度 设定无法处理的元件外形尺寸、高度时
检查 设定无法处理的检查时
管状送料器交换器 没有设定管状送料器交换器时
贴片头
指定的贴片头在站台配置文件中为“不使用”时
元件 ID 有重复的元件 ID 时
6-31
