第 6 章 编辑辅助功能
2）一致性检查内容的错误条件
数据种类 项目 错误条件
元件数据
定心 未设定出一个可以贴片的定心方式时
元件尺寸 设定的元件数据外形尺寸不能处理时
＜错误条件＞
[L(R)1～6 轴]
元件高度 FX-2
0＜H≦6mm ○
6＜H≦12mm
12＜H≦20mm
20＜H≦25mm
[L(R)1,2,5,6 轴]
元件尺寸 FX-2
L＜0.175mm
0.175≦L≦26.5mm
○
26.5＜L≦50mm
50＜L≦150mm
[L(R)3,4 轴]
元件尺寸 FX-2
L＜0.175mm
0.175≦L≦33.5mm
○
33.5＜L≦50mm
50＜L≦150mm
[L(R)1,2,5,6 轴]
激光定心元件的 对角线长度
FX-2
30.7mm 以下 ○
30.7～47mm
[L(R)3,4 轴]
激光定心元件的对角线长度 FX-2
47.39mm 以下 ○
47.39～mm
6-32
第 6 章 编辑辅助功能
3）一致性检查内容---- 错误条件
数据种类 项目 错误条件
吸取数据
检查一个站台上的
最大元件数
超过可吸取的元件最大数量限度时
吸取位置 根据现有生产线的构成，计算出各元件的吸取位
置，检查吸取点是否在轴移动范围内。
(4) 在生产程序数据内进行输入时的检查
输入时检查下列项目。
分类 错误内容
基板数据 电路超出基板
基板数据 BOC 标记超出范围
基板数据 坏板标记超出范围
贴片数据 重复输入元件 ID
贴片数据／基板数据 检查贴片点超出基板及电路
贴片数据 IC 标记超出范围
贴片数据 检查标记数据的设定数
元件数据 检查元件种类和定心的一致性
元件数据 检查贴片/指定的涂层是否一致
元件数据／吸取数据 检查元件高度的范围
吸取数据 检查包装代码的重复
吸取数据 检查送料器通道号和管状种类的一致性
检查芯片站立
选项
生产程序的元件数据设定有检查芯片站立，但设备本身不
能使用[检查芯片站立]时。
贴片头
（激光定心时）
生产程序的元件数据设定了 LNC60
定心，但在安装本设备
时设定为全部 LNC60 贴片头不可使用时。
预旋转角度
（激光定心时）
预旋转角度（A）不是 0º ≦ A < 45º 时
吸取数据的
使用·未使用
在本设备存在实际贴片数据时，与检查相关的吸取数据全
部设定为未使用时
检查吸取位置偏移量
在生产程序中指定使用吸取位置偏移检查功能，而站台上
检查吸取位置偏移量功能为不可使用时
夹持吸嘴
夹持量
X 方向设定为 0 以外时
夹持吸嘴
吸取时角度
设定为 0、90、180、270 以外的角度时
6-33
第 6 章 编辑辅助功能
6-2-2-1 启动

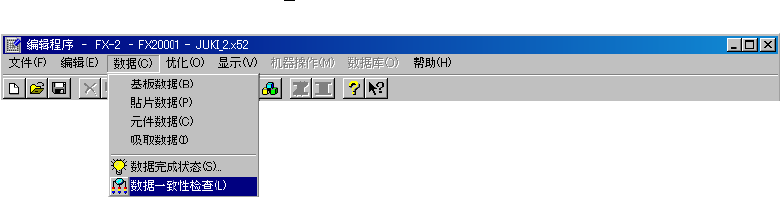

从菜单调出时，选择［数据(C)］→［数据一致性检查(L)］。
图
6-2-3
选择 [数据一致性检查]
◇如果未读取文件，无法执行数据一致性检查。
