第 6 章 编辑辅助功能

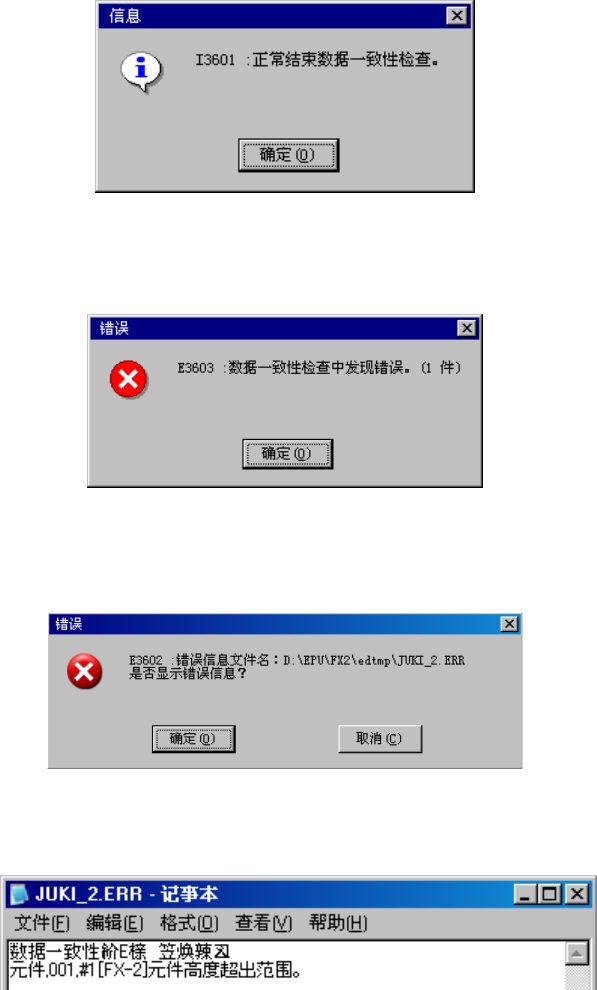

6-2-2-2 报告检查结果
报告有无错误。
有错误时，信息框中显示错误的件数。
･正常 结束时
图
6-2-4
正常结束
・检查出错误时
图
6-2-5
检查出错误
检查出错误时，按下[确定]键，弹出是否显示错误内容的提示。
图
6-2-6
询问是否显示错误内容
选择［确定］，则在 Windows 附带的记事本中显示错误内容。
图
6-2-7
显示错误内容
按顺序显示错误数据类别，数据编号，错误项目名称，错误原因。
6-35
第 6 章 编辑辅助功能
6-3 优化
(1) 概要
优化，是将编辑程序时制作的生产程序数据的供料器安装位置、吸取贴片顺序排成为最佳
状态。
优化输出，会受到下列各种因素的影响。
表
6-3-1
优化的主要因数
主要因素 具体因素
设置的设定 单元装置的使用情况
生产程序数据
使用的吸嘴
使用的供料器
能投入生产的元件卷盘数量
定心方式
(2) 优化的功能
优化，主要由下列功能构成。
表
6-3-2
优化的功能
功能 主要因素
供料器安排
对生产程序,提供供料器的最佳安装位置。
贴片顺序排列替换 对输出供料器安排,提供最佳的吸取贴片顺序。
吸嘴安排 对生产程序,提供吸嘴的 ATC 最佳安装位置。
6-36
第 6 章 编辑辅助功能

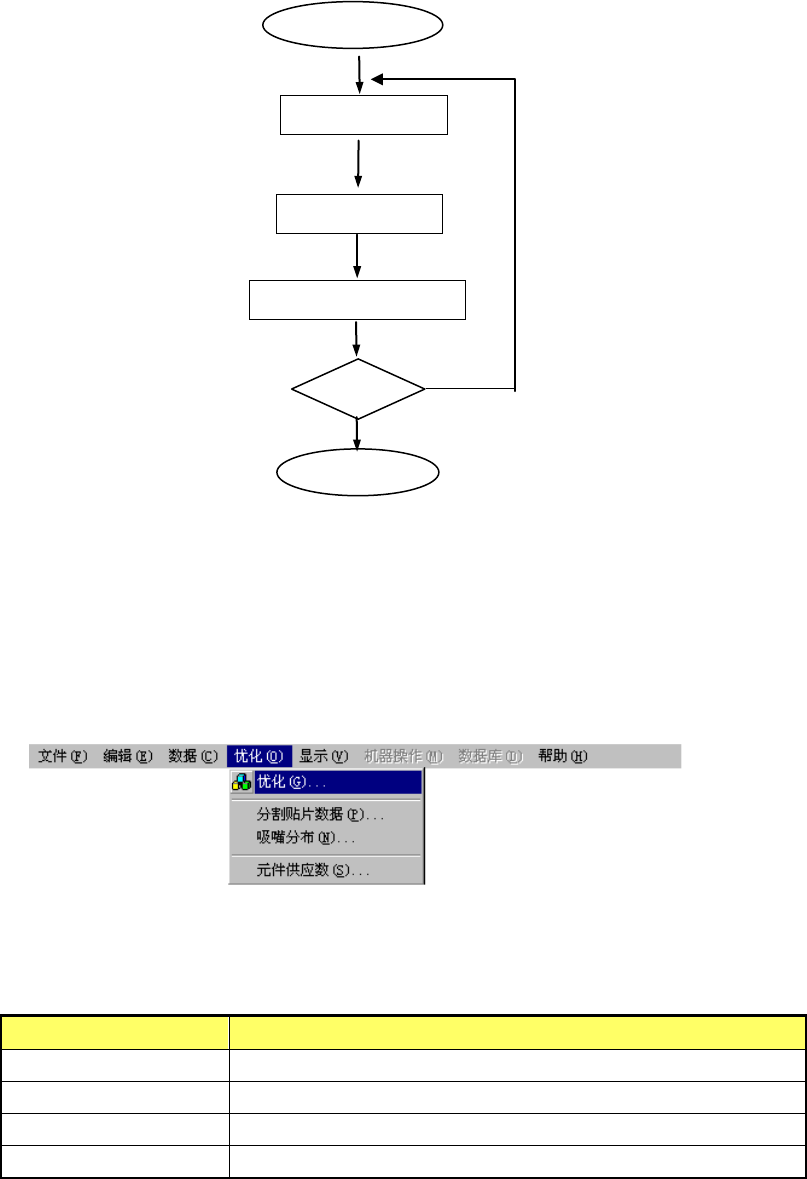

(3) 优化流程
执行优化
供料器安排
变更以下条件的同时
选择最佳速度
吸嘴安排 1.左右平衡
2.仅限前面
3.后面有效
修改贴片顺序
No
最佳速度
Yes
结束优化
图
6-3-1
优化流程
(4) [优化] 菜单的组成
[优化]菜单由下列项目组成。
图
6-3-2
[优化]菜单的组成
表
6-3-3
[优化]菜单的内容
项目 内容
[优化(G)] 指定优化及有关优化的选项。
[分割贴片数据(P)] 显示优化后的贴片数据。
[吸嘴分布(N)] 显示优化后的吸嘴分布。
[元件供应数(S)] 设定每种元件（卷盘数量）的供应数量。
6-37
