FX-2_使用说明书 - 第304页
第 6 章 编辑辅助功能 ◇对话框由有关优化的各选项和按钮构成。 表 6-3-4 优化选项的种类 选项的种类 用 途 分配 设定分配吸嘴和吸取数据时可参照的 优化选项。 区域 设定可安排供料器的区域。 供料器安排 设定供料器安排的选项。 贴片顺序 设定改变贴片顺序的选项。 不间断运行 设定不间断运行以及设定主 / 从。 FX 选项 设定 FX 系列特有的选项。 表 6-3-5 共同的按钮 按钮的名称 功 能 运行 按 [ 优化 ] 对话…
第 6 章 编辑辅助功能
6-3-1 优化
执行优化。

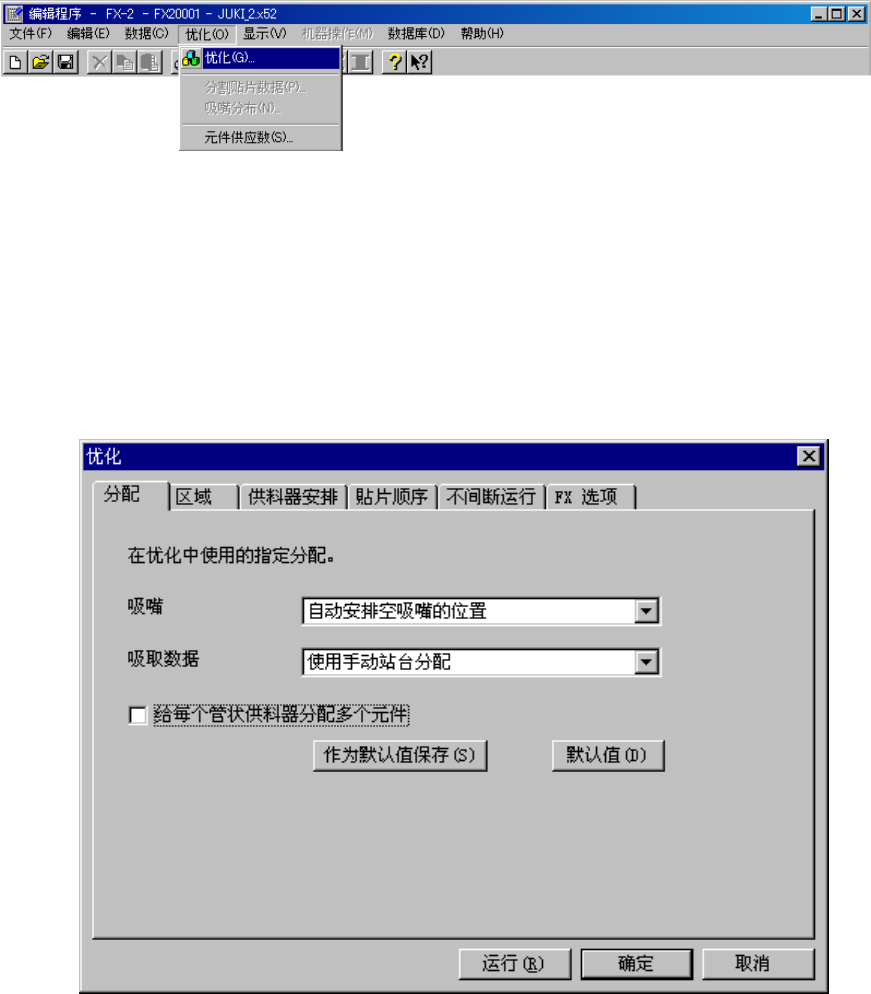

图
6-3-3
[优化]命令选择示例
优化，因对
选项和元件供应数
的设定不同，效果会有较大差异。充分理解
选项
的功能和
元件供
应数，
控制得当，可以输出最佳效果
。
◇选择菜单的[优化(O)]、[优化(G)]后，会显示下列[优化]对话框。
图
6-3-4
[ 优化 ] 对话框
6-38
第 6 章 编辑辅助功能
◇对话框由有关优化的各选项和按钮构成。
表
6-3-4
优化选项的种类
选项的种类 用 途
分配 设定分配吸嘴和吸取数据时可参照的优化选项。
区域 设定可安排供料器的区域。
供料器安排 设定供料器安排的选项。
贴片顺序 设定改变贴片顺序的选项。
不间断运行 设定不间断运行以及设定主/从。
FX 选项 设定 FX 系列特有的选项。
表
6-3-5
共同的按钮
按钮的名称 功 能
运行 按[优化]对话框指定的选项执行优化。
确定 使优化选项的变更内容有效，关闭本对话框。
取消 使优化选项的变更内容无效，关闭本对话框。
表
6-3-6
各选项内的按钮
按钮的名称 功 能
作为默认值保存
将优化对话框的设定内容作为默认值注册下来。
在新建程序时作为默认值使用。
默认值 返回到出厂时的标准设定。
6-39
第 6 章 编辑辅助功能
6-3-1-1 执行优化
开始执行优化时，请选择[优化]对话框中的[运行]按钮。按钮后，弹出下列对话框，显示各
种优化选
项的设定状况，请确认画面上的项目。
图
6-3-5 [
确认优化选项
]
对话框
按下[确定]后开始优化。执行优化过程中，会出现下列对话框。
图
6-3-6 [
正在进行优化
]
对话框
优化正常结束后，[正在进行优化]的对话框自动消失。
若发生错误，会显示错误提示。
按[确定]开始优化
6-40
