第 6 章 编辑辅助功能
6-3-2 分割贴片数据
显示优化后的贴片数据。
请从菜单中选择[优化] → [分割贴片数据]。
图
6-3-19
选择分割贴片数据菜单
本项菜单在未执行优化、或优化后变更生产程序时，不能选择。
[分割贴片数据]
只显示
要贴片的数据优化结果的最佳贴片顺序
。
选择[分割贴片数据]时，出现如下窗口。
图
6-3-20
分割贴片数据示例
* 配对结束符号(“ / ”)：
表示从吸取到贴片的单次循环运
行中，配对数据告一段落。
6-48
第 6 章 编辑辅助功能

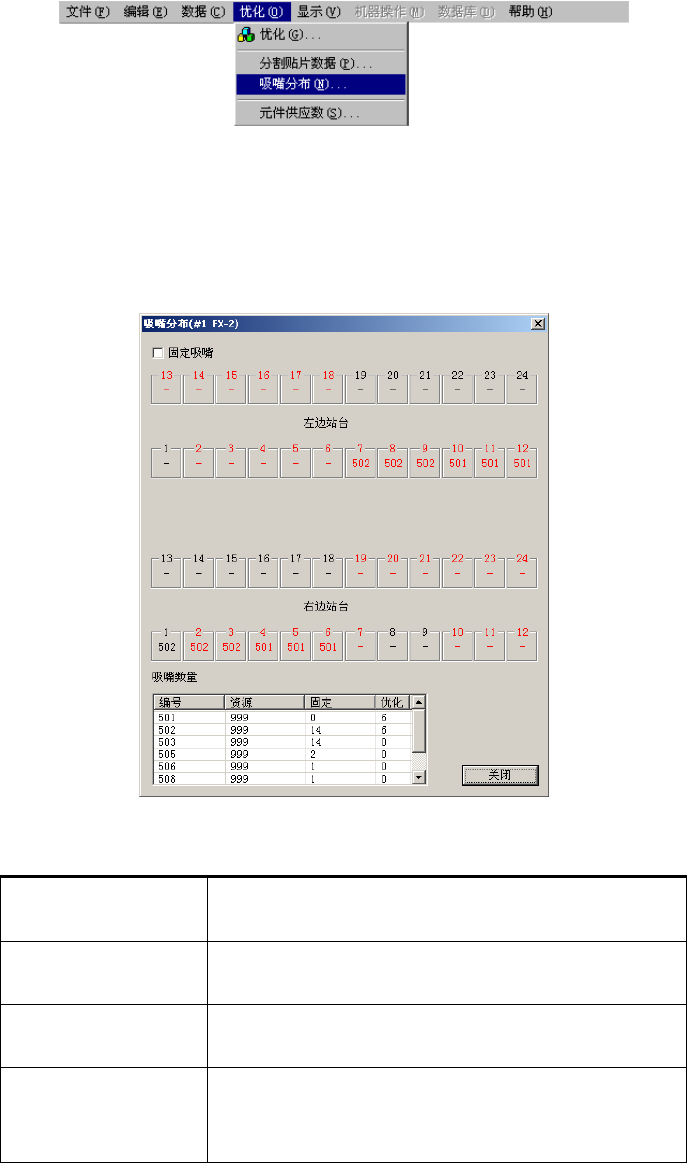

6-3-3 吸嘴分布
显示优化的吸嘴分布。
图
6-3-21
选择吸嘴分布
选择[吸嘴分布(N)] 后，出现如下吸嘴分布图表。
图
6-3-22
吸嘴分布显示例
ATC 上显示的红字吸
嘴编号
显示优化输出的吸嘴。
ATC 上显示的黑字吸
嘴编号
显示在机器设置中设定的固定吸嘴。
「固定吸嘴」复选框
取消勾选则显示优化输出的 ATC 吸嘴配置；
勾选则显示在机器设置中设定的固定吸嘴的配置。
吸嘴数量 “资源”目前不使用。
“优化”为优化输出的吸嘴数量，
“固定”为机器设置中设定的固定吸嘴数量。
6-49
第 6 章 编辑辅助功能

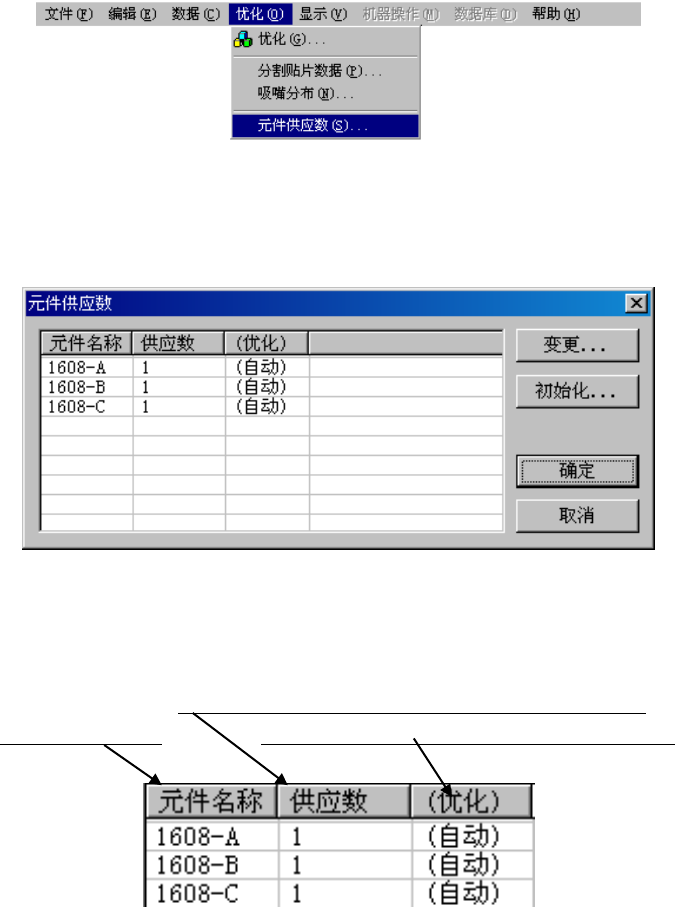

6-3-4 元件供应数
指定优化时可以分配的元件供应数量。
使用复数元件，可提高生产效率。
图
6-3-23
选择元件供应数
选择[元件供应数(S)]后，出现下列对话框。
图
6-3-24
元件供应数对话框显示例
[元件供应数]对话框显示的详细内容如下。
供应数区域显示优化后的供料器数或手动设定的供料器数。
元件数据的元件名称 通过优化设置送料器数时会显示“自动”（初始值）
图
6-3-25
元件供应数
对话框详情
设定后，
按下[确定]按钮：取得设定内容，结束[元件供应数]对话框。
按下[取消]按钮：取消设定内容，结束[元件供应数]对话框。
以下就[变更]及[初始化]部分，进行说明。
6-50
