FX-2_使用说明书 - 第317页
第 6 章 编辑辅助功能 6-3-4-2 初始化 初始化是把元件供应数设定为自动、或最小化。选择 [ 初始化 ] 后，出现下列对话框。 图 6-3- 28 [ 手动 ] 设定元件供应数示例 自动 自动对所有元件的供给数进行初始化。当为自动时，可设 置 增加供料器的上限 ( 默认为 8) 。 最小化 所有的元件供应数，分别根据各元件吸取数据数的总数进行 初始化。 确定 将设定反映到 [ 元件供应数 ] 对话框。 取消 取消设定。 6- 5…
第 6 章 编辑辅助功能
6-3-4-1 变更元件供应数
在[元件供应数]对话框选择变更的元件行，按下[变更]按钮，或双击元件行。
出现如下对话框后，请输入供应数。

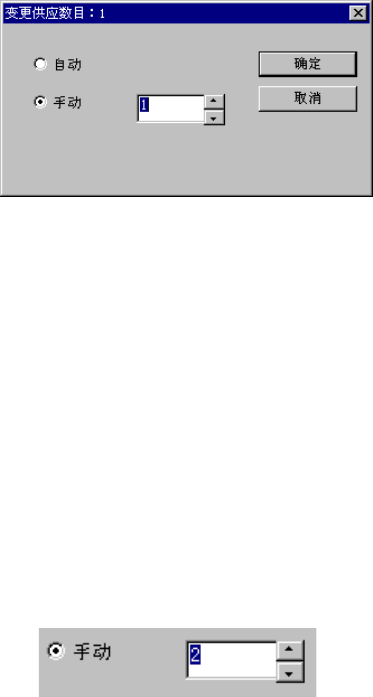

图
6-3-26 [
变更
]
元件供应数对话框例
[自动]
将指定的元件供应数量设为自动。优化时，以可使用的资源数量为上限（吸嘴和供料
器数量）对供料器数量进行优化。可使用的元件卷盘数量视为无限。
[手动]
手动变更供应数量。优化时，指定安排供料器供给数量。未分配贴片点的供料器将被
删除，因此可能出现供应数量比指定的少的情况。
选择编辑框后直接从键盘输入供应数量、或用编辑框旁边的[箭头] 按钮设置供应数
量。
图
6-3-27 [
手动
]
设定元件供应数量示例
6-51
第 6 章 编辑辅助功能
6-3-4-2 初始化
初始化是把元件供应数设定为自动、或最小化。选择[初始化]后，出现下列对话框。
图
6-3-28 [
手动
]
设定元件供应数示例
自动 自动对所有元件的供给数进行初始化。当为自动时，可设置
增加供料器的上限(默认为 8)。
最小化 所有的元件供应数，分别根据各元件吸取数据数的总数进行
初始化。
确定 将设定反映到[元件供应数]对话框。
取消 取消设定。
6-52
第 6 章 编辑辅助功能
6-4 显示
编辑程序的[显示]菜单如下：
图
6-4-1
显示菜单
各项命令的功能如下：
指令 功能
送料器分布 （请参见送料器分布项。）
工具栏 切换工具栏的[显示/不显示]。
贴片位置 切换贴片位置的[显示/不显示]。
有关生产信息 显示有关生产信息，设定元件数。
6-53
