第 1 章 设备概要 1-4-8 位置校正摄像机 (OCC ： Offset Correc tion Camera) 的构成 摄像机检测出基板标记的位置，并自动进行校正。 标准配备有同轴反射照明与偏光滤光片。 图 1-4-8 OCC 机构的各部分名称 ① C CD 摄像机 ② O CC 镜头 ③ O CC 照明单元 ④ 偏光滤光片 ⑤ 照明 LED 基板 ④ ③ ⑤ 垂直照明 角度照明 4 5 ① ② 角度照明 垂直照明 1- 15
第 1 章 设备概要

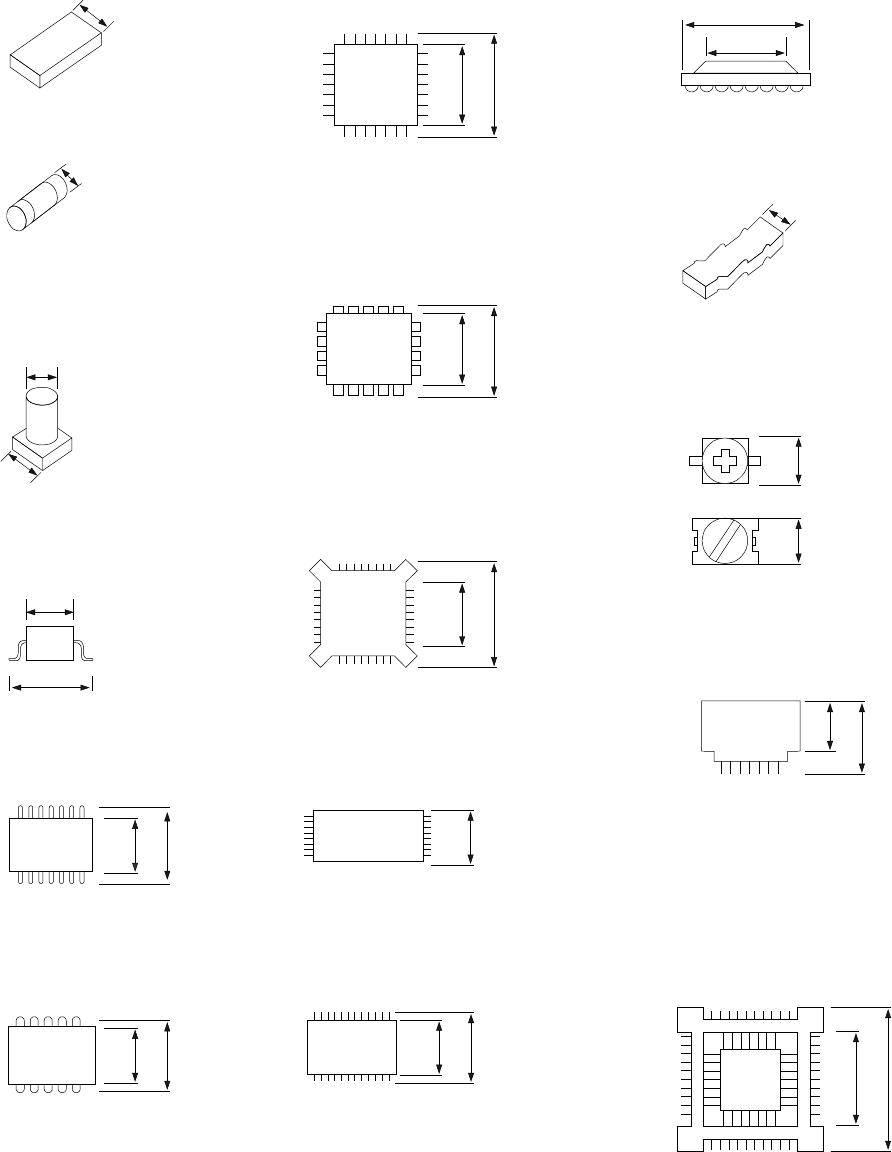

2) 各种元件的最小元件宽度(Ｄ)
A
D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
D
A
D = A
A
A
A
D = A
A
A
D = A
A
D
A
D
A
D
(1) 方形芯片
(2)圆筒形芯片
(3) 铝电解电容
D = A + 0.5mm
(4) SOT
(5) SOP
(6) SOJ
(7) QFP
(8) PLCC
(9) BQFP
(10) TSOP
(11) TSOP2
(12) BGA
(13) 网络电阻
(14) 微调电器
(15) 单向引脚插口
(16) 鸥翼式插座
J 引脚插座
1-14
第 1 章 设备概要

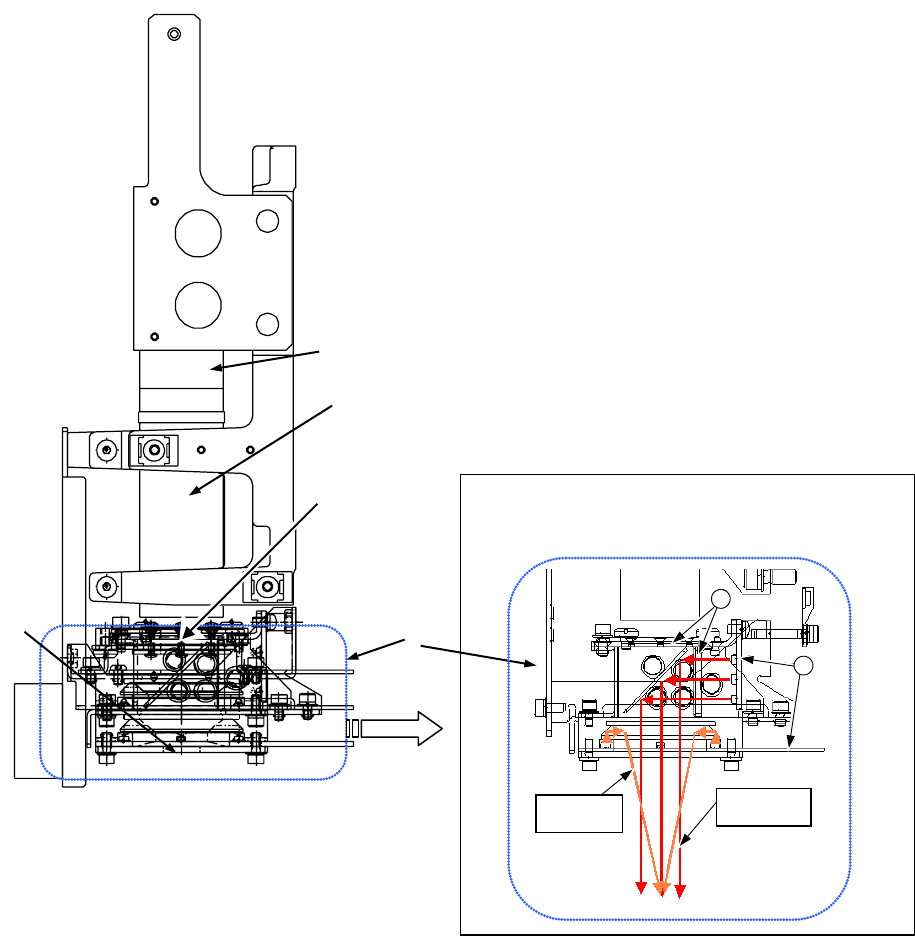

1-4-8 位置校正摄像机 (OCC：Offset Correction Camera) 的构成
摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
图
1-4-8
OCC 机构的各部分名称
① CCD 摄像机
② OCC 镜头
③ OCC 照明单元
④ 偏光滤光片
⑤ 照明 LED 基板
④
③
⑤
垂直照明
角度照明
4
5
①
②
角度照明
垂直照明
1-15
第 1 章 设备概要
1-4-9 HMS（高度测量装置）
HMS（高度测量装置），是用于检测送料器最高位置等元件高度的装置。将高度变位传感
器(传感器部和放大器部)和控制该传感器的 HMS 基板安装在贴片头单元上使用。
传感器放大器部和基板上的调节钮及开关等在出厂时已调整完毕，请不要进行变更。
图
1-4-9
HMS
HMS 符合 JIS C6802 激光安全规格级别 2。
使用时请按照本书安全地进行操作。
高度传感器的激光会放射出可见的光束，请绝对不要直视或接触光束。
注意
范围显示灯 亮灯状态
NEAR/FAR 均亮灯： 测量中心距离±1mm
NEAR 亮 灯： 测量范围内近距离侧
FAR 亮 灯： 测量范围内远距离侧
NEAR/FAR 均闪烁： 测量范围外
FAR
灯
NEAR
灯
注意
