第 6 章 编辑辅助功能
6-4-1 送料器分布

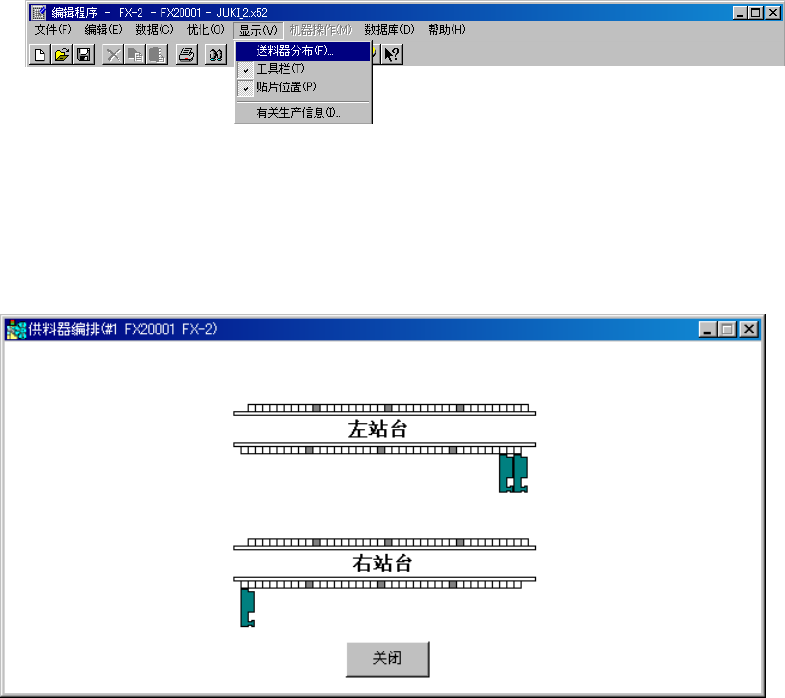

在菜单中选择［显示（Ｖ）］→［送料器分布］后，以图像形式显示各站台（即工位，下
同）的吸取数据列表，各种送料器的供应安装情况一目了然。
图
6-4-2
选择送料器分布
6-4-1-1 供料器编排窗口
供料器编排窗口显示例如下：
图
6-4-3
供料器编排显示例
按下［关闭］按钮，关闭供料器编排窗口。(使用键盘时，按下［ALT］＋［F4］关闭窗口)。
6-54
第 6 章 编辑辅助功能
用鼠标单击图中的供料器，会弹出该供料器的具体信息。
图
6-4-4
弹出的元件数据一般格式
图
6-4-5
弹出元件数据（带状送料器）
图
6-4-6
弹出元件数据（散装送料器）
图
6-4-7
弹出元件数据（管状送料器）
* 定心方式(吸嘴号码)，显示元件数据中所指定的全部项目。
供给装置安装位置
供料器种类
元件名
定心方式（吸嘴编号）
通道号码
6-55
第 6 章 编辑辅助功能
6-4-1-2 在供料器编排窗口上编辑
在供料器编辑窗口上，可以用鼠标进行供料器编排。
把供料器编排编好后，按下［关闭］按钮，即有提示问：是否需要将编辑内容反映到程序数
据中。(只要在供料器编排窗口上单击一次左键，就视为进行了编辑，显示下列提示。)
图
6-4-8
要求确认更新编辑内容
是 ：把变更的内容反映到程序数据中。吸取数据即被更新。移动或复制的供料器吸取坐
标，亦作为设计值重新设置。
否 ：放弃变更内容。
取消：返回关闭操作之前的状态。
以下说明编辑功能。
(1) 选择供料器
选择需要移动、复制、删除的供料器。
被选择的供料器将分别显示。可用下列方法选择供料器：
表
6-4-1
选择供料器的操作
号码
操作
结果
1 用鼠标单击供料器。 被点击的供料器呈选择状态。
2 拖拽鼠标、把供料器圈起来 拖拽鼠标，划出四边形把供料器框起来，划定选择范围。
3
按下［CTRL］键的同时，单击
供料器
还要选其他供料器时，可再一边按［CTRL］键，一边单击所
要选择的供料器，使之变为选择状态。
4
按 下［ SHIFT
］键的同时，单击
供料器
选择连续排列的供料器时，一边按住［SHIFT］键单击第一个
供料器，再点击最后一个，使其间的供料器呈选择状态。
表
6-4-2
选择单位
包装方式
选择单位
带状、散装 1 供料盒
管状 1 个通道
