第 6 章 编辑辅助功能
在贴片头图像显示模式画面上，用鼠标单击处，即可显示贴片头图像。如果对准贴片头的间隔
进行送料器配置优化后，可以明显地提高同时吸取的可能性。
图
6-4-13
贴片头图像显示模式示例
要解除贴片头图像显示模式时，单击鼠标左键，或在弹出菜单中再次选择[贴片头图像]即可。
(5) 映射复制、位置复制、站台复制
对选择的送料器进行映射复制、位置复制、站台复制。
拖拽鼠标，把所要复制的供料器框起来，在反白显示状态下，单击右键，弹出菜单后，选择复
制方式。
图
6-4-14
弹出菜单
贴片头图像
6-59
第 6 章 编辑辅助功能
表
6-4-3
送料器的各种复制模式
复制模式
内容
映射复制 在前后孔号码各自相面对的位置上复制送料器。
位置复制 在对称的孔配置上复制供料器，其前后号码统一调换后可以沿用原排序。
站台复制 在保持左右孔号码间的同一距离位置上，复制送料器。

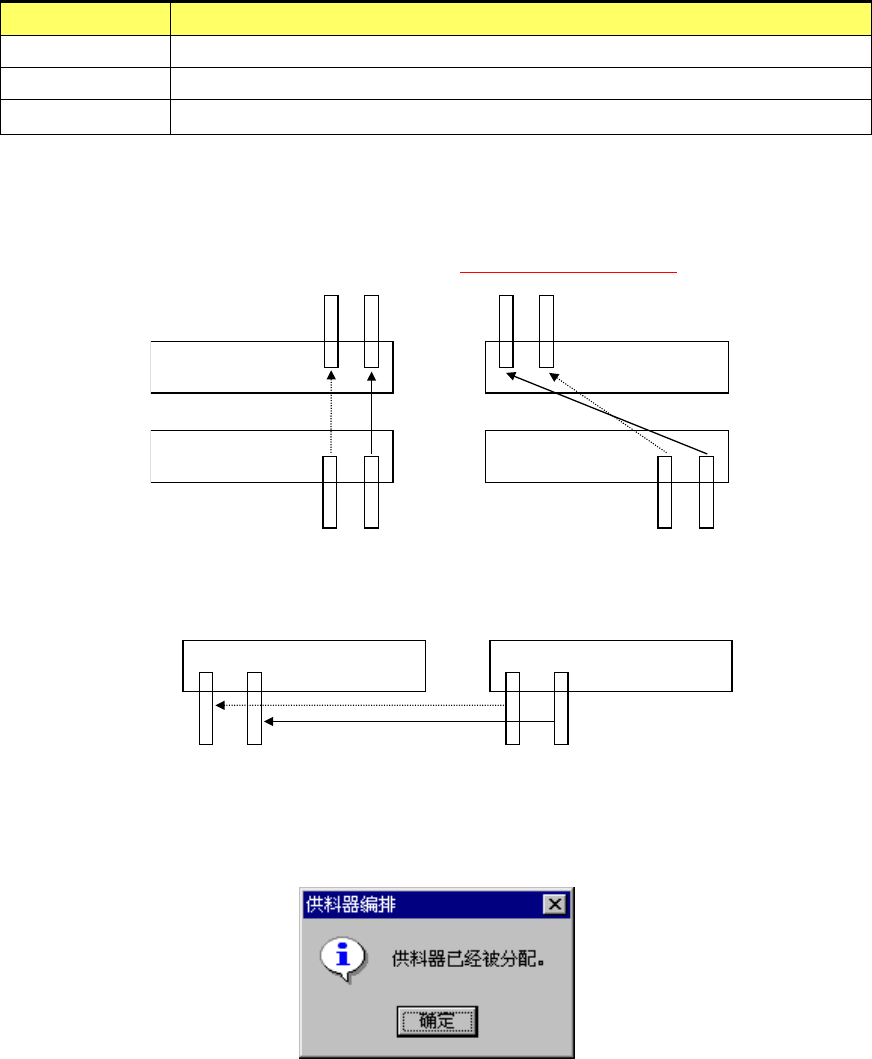

下图显示出各种复制方式的概况。
線対称でｺﾋﾟｰした場合
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R-5
R-1
左右対称でｺﾋﾟｰした場合
F-79
F-75
F-79
F-75
在复制目标地已分配有送料器时，会显示错误提示，不能进行复制。示例如下：
图
6-4-15
送料器复制时的错误提示
6-4-2 生产相关信息
从 EPU 确认[生产管理信息]时使用。在设备主机上操作是无效的。在设备主机上，请选择
生产画面的子菜单[生产管理信息]及[设置元件数]。
映射复制式 位置复制式
站台复制式
6-60
第 6 章 编辑辅助功能
6-5 机器操作

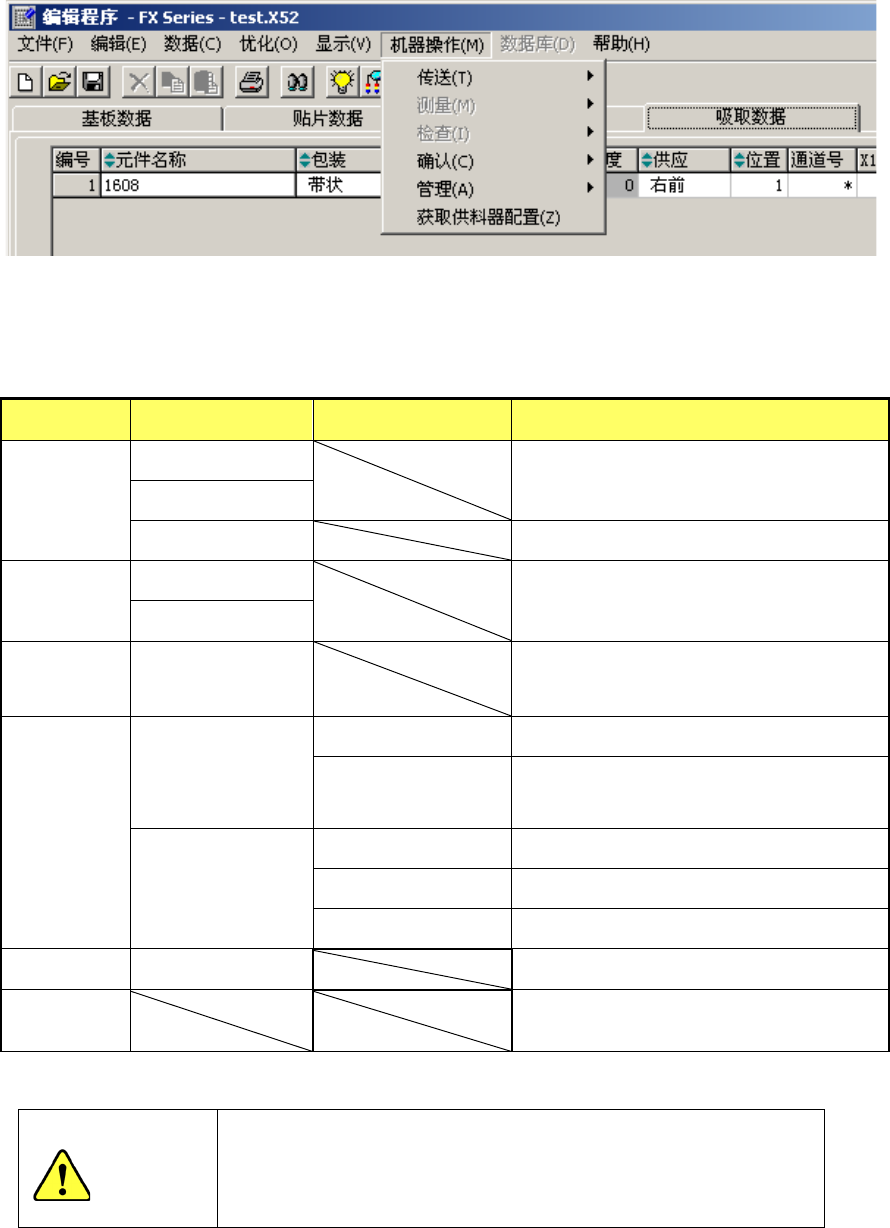

主机运行后可进行各种实际操作。每项操作各有独自的菜单项目。
图
6-5-1
机器操作菜单和辅助菜单的概要
菜单上的机器操作项目及其子菜单功能简介。
菜单项目
子菜单 1
子菜单 2
概要
传送 基板搬入 将基板传送到主机内或从主机内传送
出基板。
基板搬出
自动调整基板宽度 调整基板宽度
测量
单独 测量各元件数据的详细值。
连续
检查 速度确认 进行模拟生产，确认运行中的 XYθ的
偏差量。
确认 标记 BOC 确认 BOC 标记识别以及保存实际测量值
送料器台
（前面 / 后面）
确认送料器台标记识别以及保存实际
测量值
坐标系
贴片位置 确认贴片数据各坐标位置。
吸取位置 确认吸取数据各坐标位置。
吸取高度 确认吸取数据各高度位置。
管理 标记数据库 标记数据库的各种操作
获得供料器
配置
将安装在主机上的供应装置信息（孔位
置）反映到吸取数据中。（选购项）
注意
● [机械操作] 菜单，包含实际驱动设备的命令。在驱动设备时，
请充分注意不要造成人体损伤，及损坏设备、元件、工具等。
● 为避免发生人体损伤事故，在操作
HOD
过程中，切勿将手
伸入装置内部，或将脸和头靠近装置。
6-61
