第 6 章 编辑辅助功能 (1 ) 操作框 图 6-5-4 基板传送对话框：操作框 ① 传送动作 从列表中选择 Pwb load( 搬入 )Pwb e ject( 搬出 ) 。 ② 校正 BOC 选择搬入基板后是否立即执行 BOC 校正。 选择了 [ 按选项执行 ] 时，适用操作选项设定的示教项目。 ③ 基板尺寸 Y 在生产程序中设定了基板外形尺寸时，则显示设定的默认值。 (2 ) 状态框 逐项显示目前基板的传送内容以及运行状况。 图 …
第 6 章 编辑辅助功能
6-5-1 传送
为避免发生人体损伤事故，在操作过程中，切勿将手伸入装置内
部，或将脸和头靠近装置。
6-5-1-1 基板搬入／基板搬出
可以传入传出基板。
在选择菜单后、安全盖打开的情况下，为了使轴退避到的安全位置，会显示下列对话框。
确认安全之后，请按操作板的<START >开关。

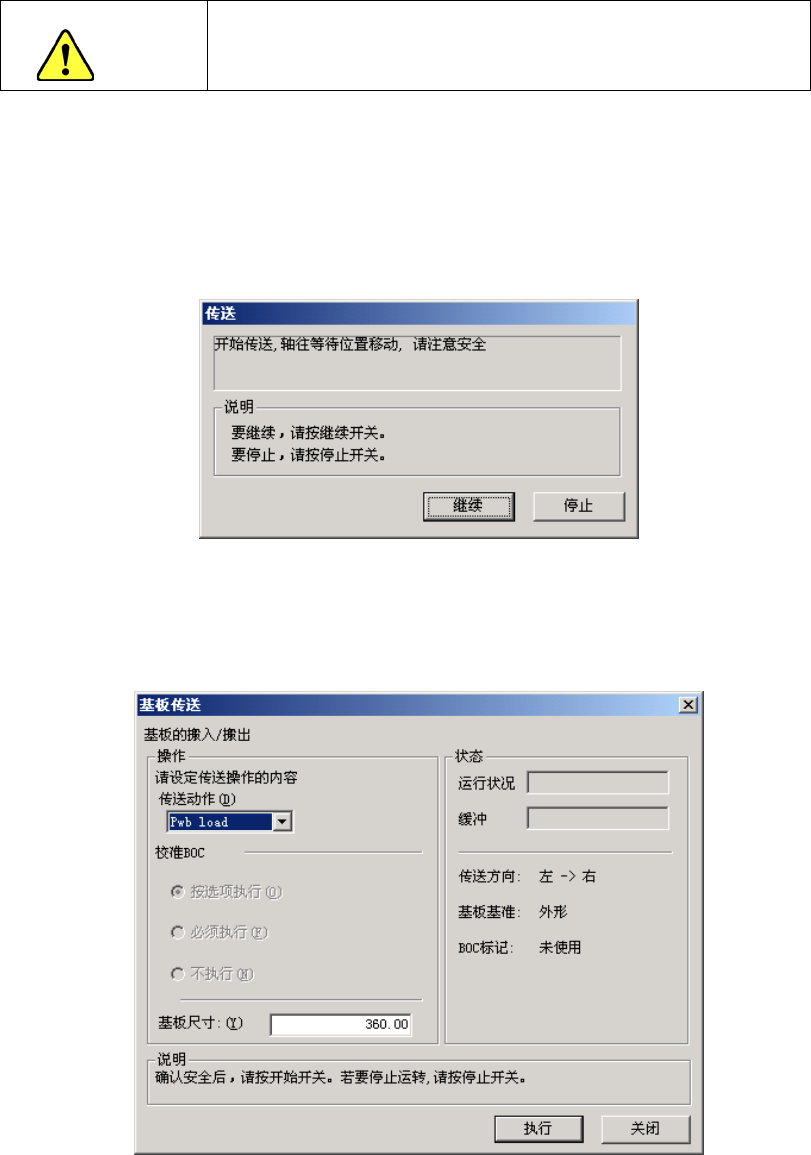

图
6-5-2
确认安全对话框
轴退避到安全位置后，显示下列基板传送对话框。
图
6-5-3
基板传送对话框
注意
6-62
第 6 章 编辑辅助功能
(1) 操作框

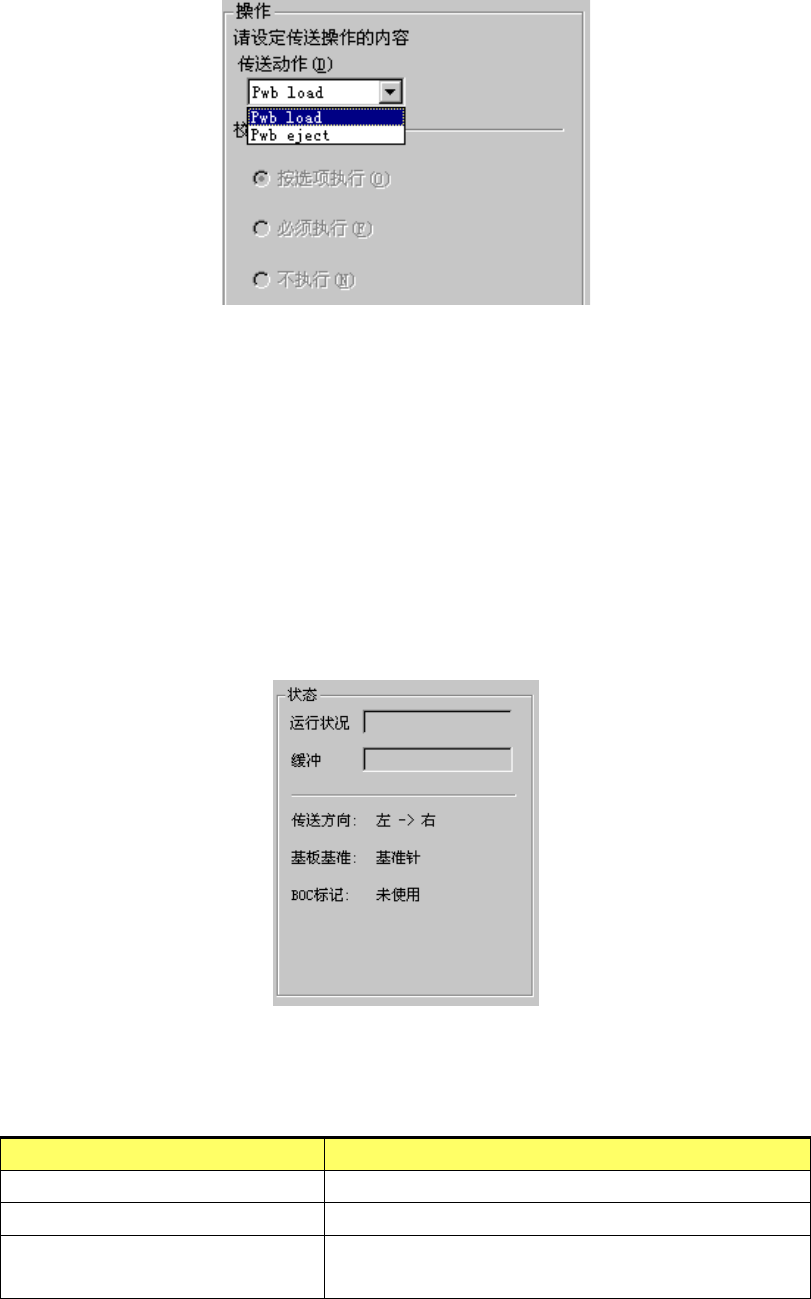

图
6-5-4
基板传送对话框：操作框
① 传送动作
从列表中选择 Pwb load(搬入)Pwb eject(搬出)。
② 校正 BOC
选择搬入基板后是否立即执行 BOC 校正。
选择了[按选项执行]时，适用操作选项设定的示教项目。
③ 基板尺寸 Y
在生产程序中设定了基板外形尺寸时，则显示设定的默认值。
(2) 状态框
逐项显示目前基板的传送内容以及运行状况。
图
6-5-5
基板传送对话框：状态框
表
6-5-1
开关和按钮的操作和运行
开关或按钮
运行
<START>
开关
(
或
[
执行
]
按钮
)
执行传送。
[
关闭
]
按钮
结束操作。
<STOP>开关
传送途中由于某些原因而取消运行时，
按下＜STOP> 开关则可以停止运行。
6-63
第 6 章 编辑辅助功能
6-5-1-2 自动调整基板宽度
可以调整基板传送宽度。
选择菜单后，显示下列对话框。
图
6-5-6
自动调整基板宽度对话框
(1) 调整基板宽度
把传送宽度移至基板外形尺寸＋余宽的位置。执行时的传送宽度值适用下列设定值。
(2) 基板外形尺寸
用箭头按钮或输入数值设定基板外形尺寸。默认值为基板数据的基板外形尺寸(Y)。
步骤
① 变更基板外形尺寸(Y)
(只限于暂时变更基板数据设定的
外形尺寸)。
② 需要变更基板余宽时，设定余
宽。
③ 点击“移动”按钮。
（未实施宽度的原点返回
时，需要
执行返回原点）
6-64
