第 1 章 设备概要 1-4-9 HMS （高度测量装置） HMS （高度测量装置） ，是用于检测送料器最高位置等元件高度的装置。 将高度变位传感 器 ( 传感器部和放大器部 ) 和控制该传感器的 HMS 基板安装在贴片头单元上使用。 传感器放大器部和基板上的调节钮及开关等在出厂时已调整完毕，请不要进行变更。 图 1-4-9 HMS HMS 符合 JIS C6802 激光安全规格级别 2 。 使用时请按照本书安全地进行操作。 高度传…
第 1 章 设备概要
1-4-8 位置校正摄像机 (OCC：Offset Correction Camera) 的构成
摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
图
1-4-8
OCC 机构的各部分名称
① CCD 摄像机
② OCC 镜头
③ OCC 照明单元
④ 偏光滤光片
⑤ 照明 LED 基板
④
③
⑤
垂直照明
角度照明
4
5
①
②
角度照明
垂直照明
1-15
第 1 章 设备概要
1-4-9 HMS（高度测量装置）
HMS（高度测量装置），是用于检测送料器最高位置等元件高度的装置。将高度变位传感
器(传感器部和放大器部)和控制该传感器的 HMS 基板安装在贴片头单元上使用。
传感器放大器部和基板上的调节钮及开关等在出厂时已调整完毕，请不要进行变更。
图
1-4-9
HMS
HMS 符合 JIS C6802 激光安全规格级别 2。
使用时请按照本书安全地进行操作。
高度传感器的激光会放射出可见的光束，请绝对不要直视或接触光束。
注意
范围显示灯 亮灯状态
NEAR/FAR 均亮灯： 测量中心距离±1mm
NEAR 亮 灯： 测量范围内近距离侧
FAR 亮 灯： 测量范围内远距离侧
NEAR/FAR 均闪烁： 测量范围外
FAR
灯
NEAR
灯
注意
1-16
第 1 章 设备概要

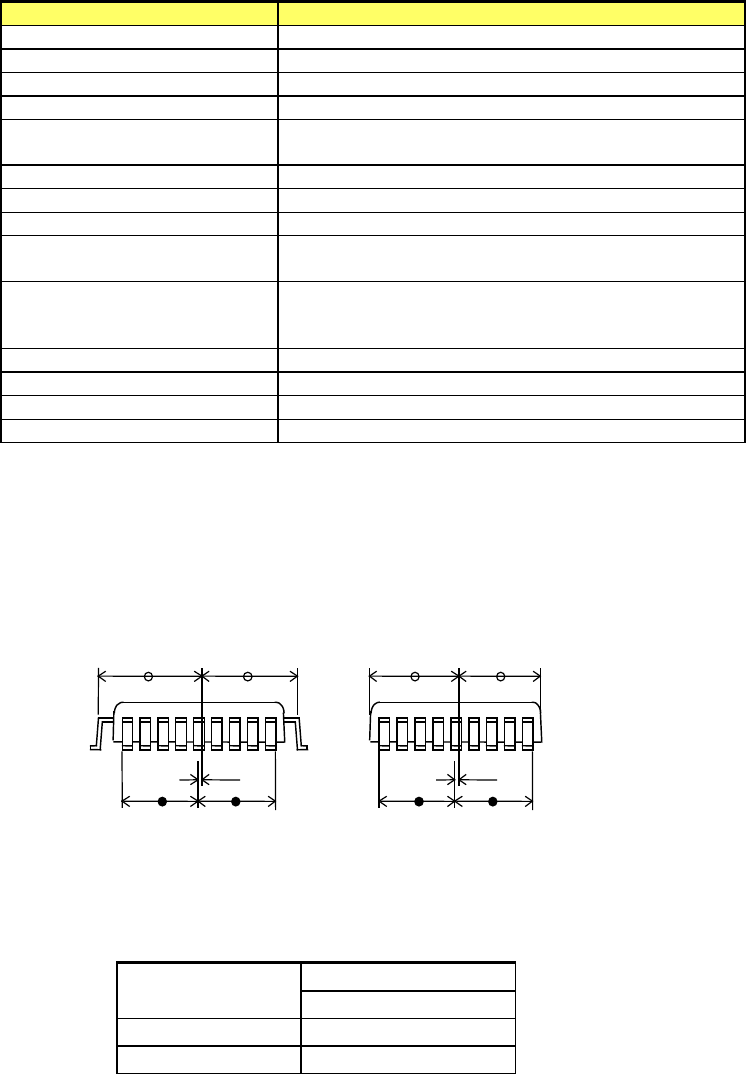

1-5 机器规格
1-5-1 LNC60 识别的贴装精度
1-5-1-1 贴装位置 (XY)
各元件种类的贴装精度（XY）如下表。
表
1-4
贴装精度 (XY)
单位：
μ
m
元件种类
贴装精度
（注 1）
方形芯片
±50
圆筒形芯片 ±100
SOT ±150（注 2）
铝电解电容 ±300
SOP、TSOP 引脚垂直方向：±150(毛边一侧 150
μ
m
以下) （注 2、3
）
引脚平行方向：±200（注 2、3）
PLCC、SOJ ±200
QFP (间距 0.8 以上) ±100（注 2）
QFP (间距 0.65) ±50（注 2）
QFP (间距 0.5,0.4,0.3)
－
单向引脚连接器
双向引脚连接器
(间距 0.5)
－
BGA ±100
FBGA －
外形识别元件
－
其他大型元件 ±300（注 4）
注 1： 激光识别校正精度，在整个贴片范围里误差±3σ以内为规格值，误差的平均值
为理论坐标±规格值的 40%以内。
注 2： QFP、SOP、SOT 等引脚的站立部分或元件体的中心位置 （参见 S
C、
图 1-5-1 元件
体中心位置与引脚中心位置）与引脚的中心位置 （L
C
） 的差 d 的允许值如下表所示。
不满足下表条件时，不在上述精度范围内。
Sc
Lc
d
Sc
Lc
d
图
1-5-1
元件体中心位置与引脚中心位置
表
1-5
引脚中心与元件体中心的允许偏差
d 允许值
□25.4 以下
引脚间距 0.8 以上 73
μ
m
引脚间距 0.65 15
μ
m
1-17
