第 6 章 编辑辅助功能
6-5-1-2 自动调整基板宽度
可以调整基板传送宽度。

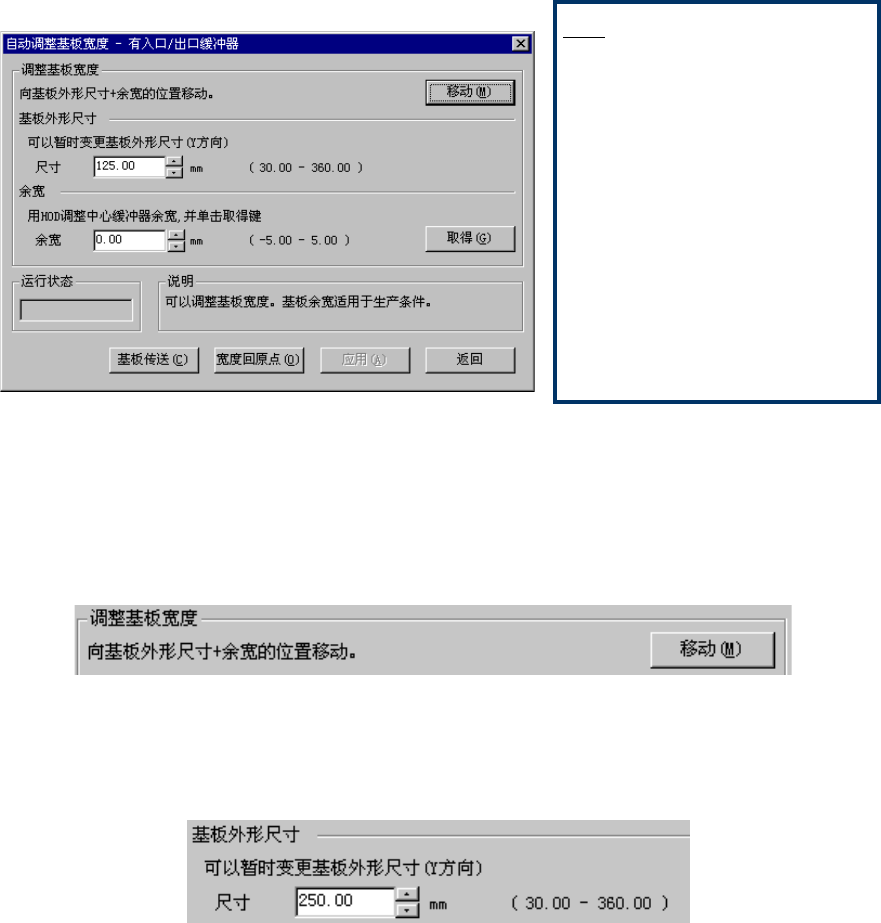

选择菜单后，显示下列对话框。
图
6-5-6
自动调整基板宽度对话框
(1) 调整基板宽度
把传送宽度移至基板外形尺寸＋余宽的位置。执行时的传送宽度值适用下列设定值。
(2) 基板外形尺寸
用箭头按钮或输入数值设定基板外形尺寸。默认值为基板数据的基板外形尺寸(Y)。
步骤
① 变更基板外形尺寸(Y)
(只限于暂时变更基板数据设定的
外形尺寸)。
② 需要变更基板余宽时，设定余
宽。
③ 点击“移动”按钮。
（未实施宽度的原点返回
时，需要
执行返回原点）
6-64
第 6 章 编辑辅助功能

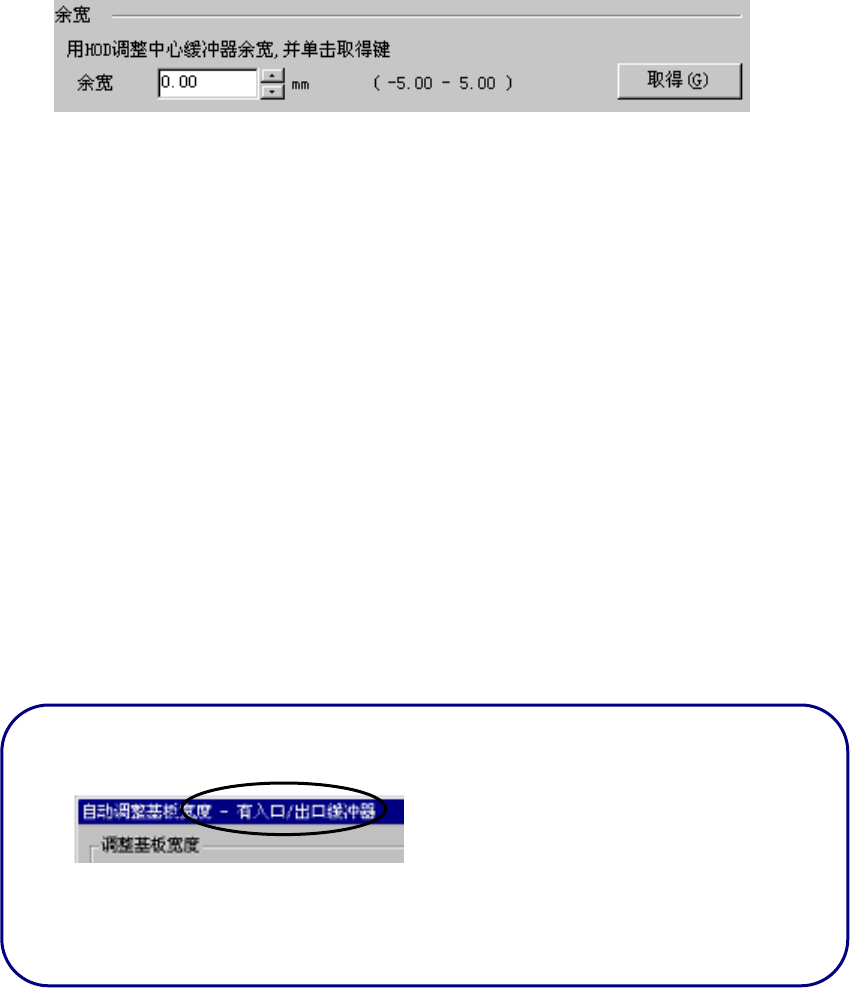

(3) 余宽
① 余宽
用箭头按钮或输入数据设定基板和传送轨道余宽。
② 取得
从现在的传送宽度减去基板外形尺寸所得的数值为余宽。请用 HOD 调整中心缓冲器的
余宽之后，再按“取得”按钮。
(4) 基板传送按钮
调出基板传送对话框。
(5) 宽度返回原点
执行自动调整基板宽度返回原点。
(6) 应用按钮
将设定的余宽值适用于生产条件中。
●在下列对话框的题目条上显示，入口/出口缓冲器中是否有自动调整基板宽度功能。
● 在自动调整基板宽度对话框里，可以用示教方式，对中心缓冲器的基板传送宽度进行
调整和移动。详细情况请参见『6-1 示教』
6-65
第 6 章 编辑辅助功能
6-5-2 测量
测量的功能是，把实际元件安装在贴片头后使用各种硬件测量的结果反映到生产程序。
6-5-2-1 测量模式
测量有[连续测量]和[单独测量]2 种模式。可从菜单选择项目，进行切换。
各模式的功能如下。
表
6-5-2
测量模式的内容和菜单
测量的子菜单
运行模式
运行内容
单独 单独测量 测量在元件表格画面上显示的元件
连续 连续测量
测量与生产程序数据内的全部元件／条件一致的元件。对于
因某种原因测量失败的元件，可以单独测量模式进行个别测
量。
注意
为避免发生人体工伤事故，在操作
HOD
的过程中，
切勿将手伸入装置内部，或将脸和头靠近装置。
6-66
