第 6 章 编辑辅助功能 6-5-3 实际测量和操作 6-5-3-1 单独测量概述 • 在菜单中选择 [ 单独测量 ] 之后，显示单独测量条件画面。 • 在测量条件画面选择测量项目。 • 选择 [ 单独测量 ][F10 ] 键，开始进行测量。测量结束时显示测量结果。 • 在测量结果画面选择 [ 确定 ]([F 8 ]) ，以测量的结果覆盖元件数据后，返回测量条件画面。 • 在测量结果画面选择 [ 取消 ]([ESC]) ，不提取测量结果…
第 6 章 编辑辅助功能
6-5-2-3 测量的操作

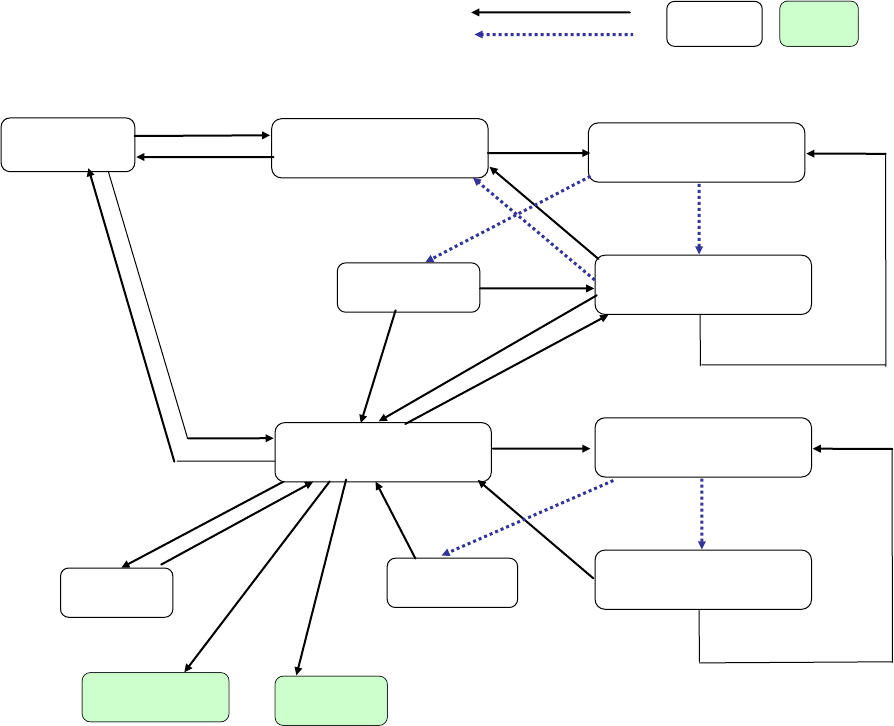

(1) 测量时的画面变化
单独/连续测量时画面和状态变化，如下图所示。
图
6-5-9
测量时的画面变化
用户操作
单独测量条件对话框
连续测量中的对话框
连续测量结果对话框
单独测量中对话框
单独测量结果对话框
连续测量的菜单
确定 / 下个元件
中止
连续测量
単独測量
返回
（连续测量时)
测量错误显示
是
错误
正常
单独测量菜单
再测量
全部元件结束
测量错误显示
确认
错误
正常
否
示教
HOD
装置
ENTER
/CANCEL
START
SOP
START
顶推送料器
変更吸取位置
供料
PREV/NEXT
只处理
对话框
处理状态
单独测量
取消
选择菜单
连续测量条件对话框
6-72
第 6 章 编辑辅助功能
6-5-3 实际测量和操作
6-5-3-1 单独测量概述
• 在菜单中选择[单独测量]之后，显示单独测量条件画面。
• 在测量条件画面选择测量项目。
• 选择[单独测量][F10]键，开始进行测量。测量结束时显示测量结果。
• 在测量结果画面选择[确定]([F8])，以测量的结果覆盖元件数据后，返回测量条件画面。
• 在测量结果画面选择[取消]([ESC])，不提取测量结果，返回测量画面。
• 在单独测量条件画面，可以手动输入和示教输入。设定[把示教结果反映在吸取数据]后，可以
提取吸取数据。
• 在测量条件画面，按 HOD 的 NEXT、PREVIOUS 以及以[F5] 、[F6]键，可以向代替元件移动。
6-5-3-2 设定单独测量条件

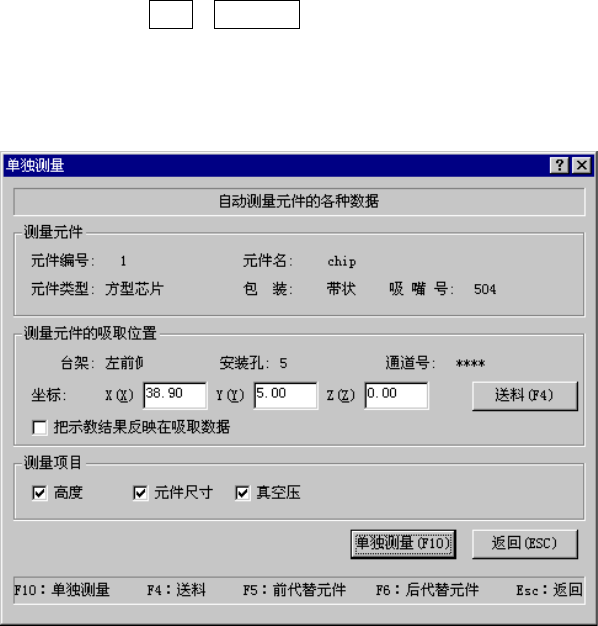

从菜单选择[单独测量]后，出现下列设定单独测量条件对话框：
图
6-5-10
设定单独测量条件对话框
6-73
第 6 章 编辑辅助功能

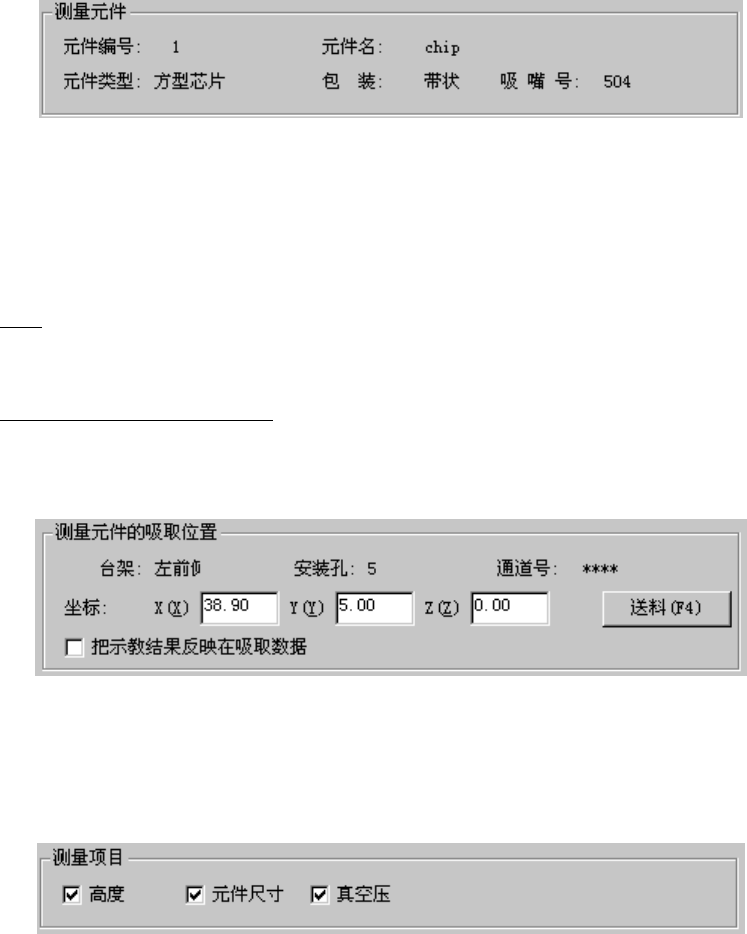

●测量元件
显示测量的元件内容。
●测量元件的吸取位置
显示吸取元件的吸取位置内容。可以变更到前一个代替元件和下一个代替元件的吸取位置。若
没有吸取数据，则不显示各个项目，也不能变更吸取位置、顶推送料器和示教。
送料
顶推一次送料器，以传送元件。(32mm 纸粘接带除外)
把示教结果反映到吸取数据上
选择是否要把 HOD 装置示教的结果存入吸取数据中。
没有选中时，示教坐标仅适用于此次吸取。
●测量项目
选择测量项目。默认值可选择的项目均可选择。
根据元件的种类，有的测量项目显示为淡色，不能选择。
●单独测量按钮 ([F10]键)
执行单独测量。
●返回按钮([ESC])
结束单独测量，返回原来的画面。
