第 6 章 编辑辅助功能
●测量元件
显示测量的元件内容。
●测量元件的吸取位置
显示吸取元件的吸取位置内容。可以变更到前一个代替元件和下一个代替元件的吸取位置。若
没有吸取数据，则不显示各个项目，也不能变更吸取位置、顶推送料器和示教。
送料
顶推一次送料器，以传送元件。(32mm 纸粘接带除外)
把示教结果反映到吸取数据上
选择是否要把 HOD 装置示教的结果存入吸取数据中。
没有选中时，示教坐标仅适用于此次吸取。
●测量项目
选择测量项目。默认值可选择的项目均可选择。
根据元件的种类，有的测量项目显示为淡色，不能选择。
●单独测量按钮 ([F10]键)
执行单独测量。
●返回按钮([ESC])
结束单独测量，返回原来的画面。
6-74
第 6 章 编辑辅助功能

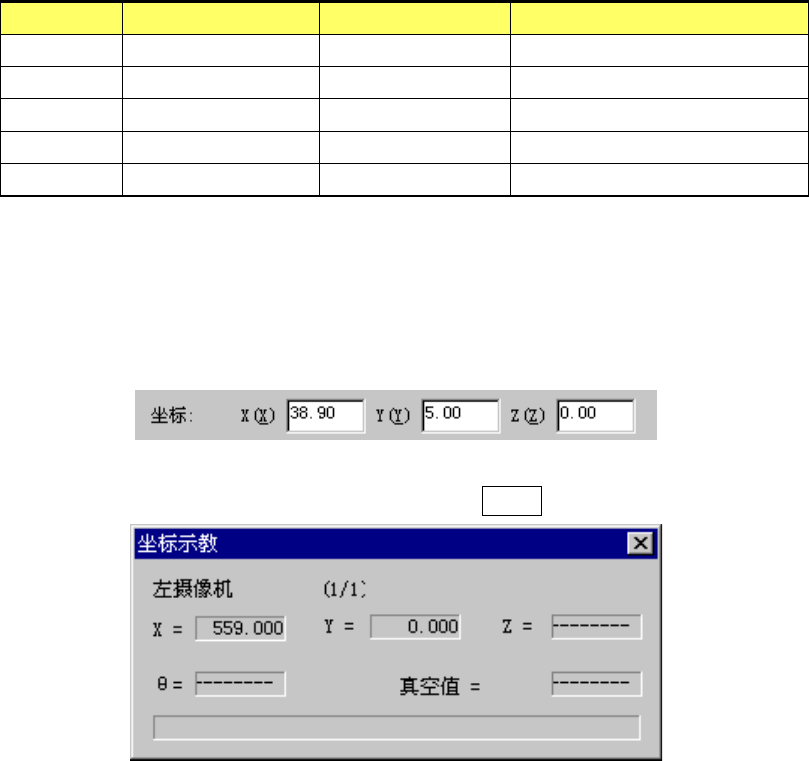

●快捷键
在单独测量的条件设定画面下，可以进行以下的快捷操作。
键盘
操作面板的开关
HOD
键
运行
F4
－ － 顶推送料器
F5
－
PREVIOUS
前一个代替元件
F6
－
NEXT
下一个代替元件
F10 ENTER
执行单独测量
ESC
－
CANCEL
返回
●变更吸取坐标
若测量用的元件吸取位置与实际有出入，请操作 HOD 示教贴片坐标。也可不用示教方式，而
手动直接输入修改吸取坐标。
步骤 1) 把光标移动到 X 或 Y 坐标上。
步骤 2) 在 HOD 上选择装置，进行坐标示教，按下 ENTER 键确定。
图
6-5-11
示教时的对话框
6-75
第 6 章 编辑辅助功能

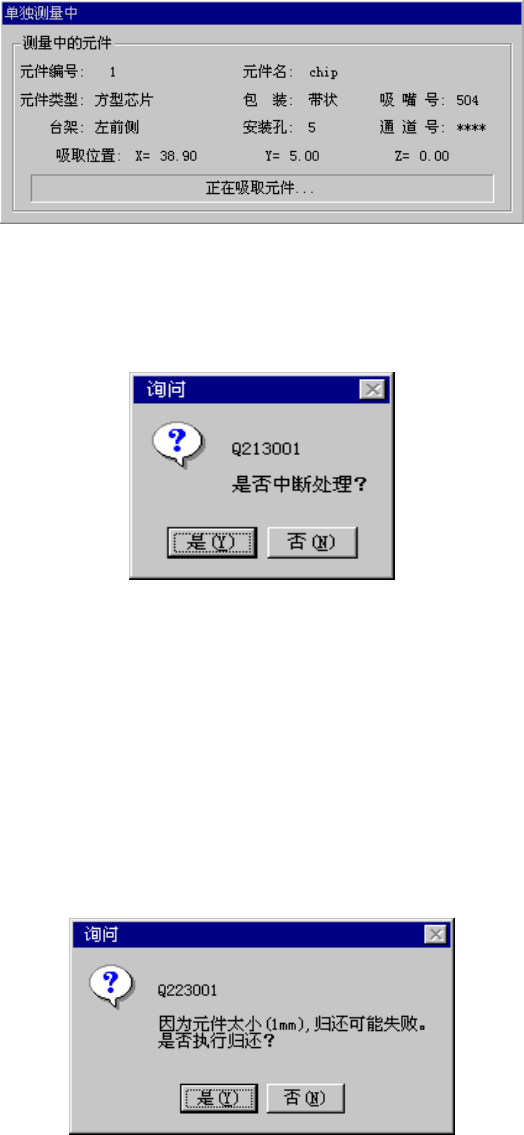

6-5-3-3 单独测量中对话框
进行单独测量时,显示下列对话框。
测量时逐项显示元件的内容、吸取位置、执行中的处理内容。
图
6-5-12
单独测量中对话框
操作中需要强行停止时，按下控制面板的<STOP> 开关后，会显示下列对话框，询问是否中
断测量，请选择。
图
6-5-13
询问结束测量的对话框
对尺寸 1 mm 以下、符合下列包装方式条件的元件将显示对话框，询问测量后的元件是选择
归还、还是废弃。
各种包装方式的对话框显示(不显示)条件
带状 ：32 mm 纸带不显示对话框。
散装 ：极小元件，一定会显示对话框。
管状 ：不显示对话框。
图
6-5-14
询问元件归还的对话框
6-76
