第 6 章 编辑辅助功能 6-5-3-4 单独测量结果 单独测量结束后，结果显示在以下对话框。 图 6-5- 18 单独测量结果对话框 测量元件 显示元件内容和吸取位置。 测量结果 显示测量结果的数值。（）内表示元件数据的原数值。 未测量的项目，显示， “ **** ” 确定 ([F 8] 键 ) 将测量结果变为有效状态，覆盖到元件数据上。然后返回单独测量条件设定画面。 取消 ([ESC] 键 ) 测量结果为无效，然后返…
第 6 章 编辑辅助功能

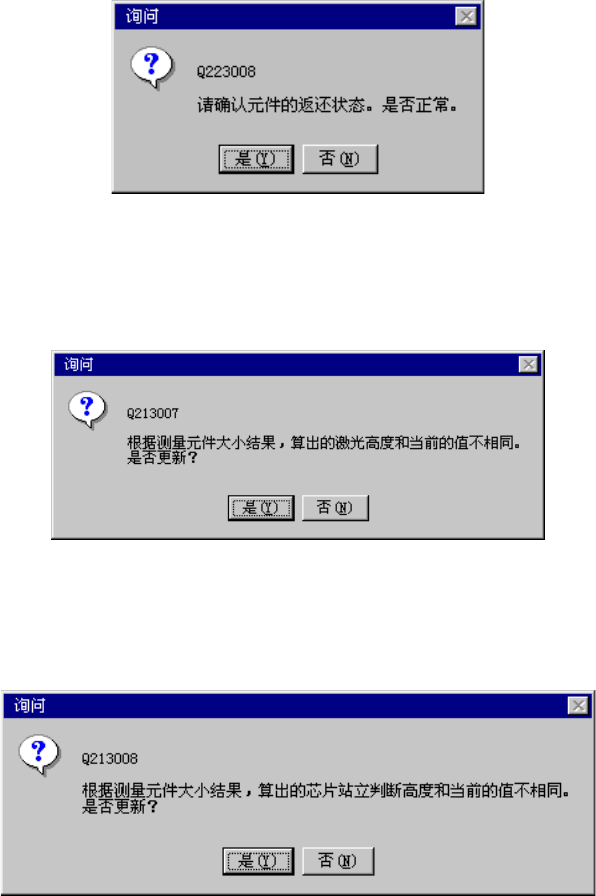

1 mm 以下的元件归还后，会显示对话框，要求确认元件的返还状态，是否正常。
图
6-5-15
确认元件返还对话框
从测量的尺寸计算出激光高度，若与原来的值不同，则会显示以下提示。
图
6-5-16
确认是否覆盖激光高度对话框
从测量的尺寸计算出片芯站立高度，若与原来的值不同，则会显示以下提示。
图
6-5-17
确认是否覆盖芯片站立原判断高度的对话框
6-77
第 6 章 编辑辅助功能
6-5-3-4 单独测量结果

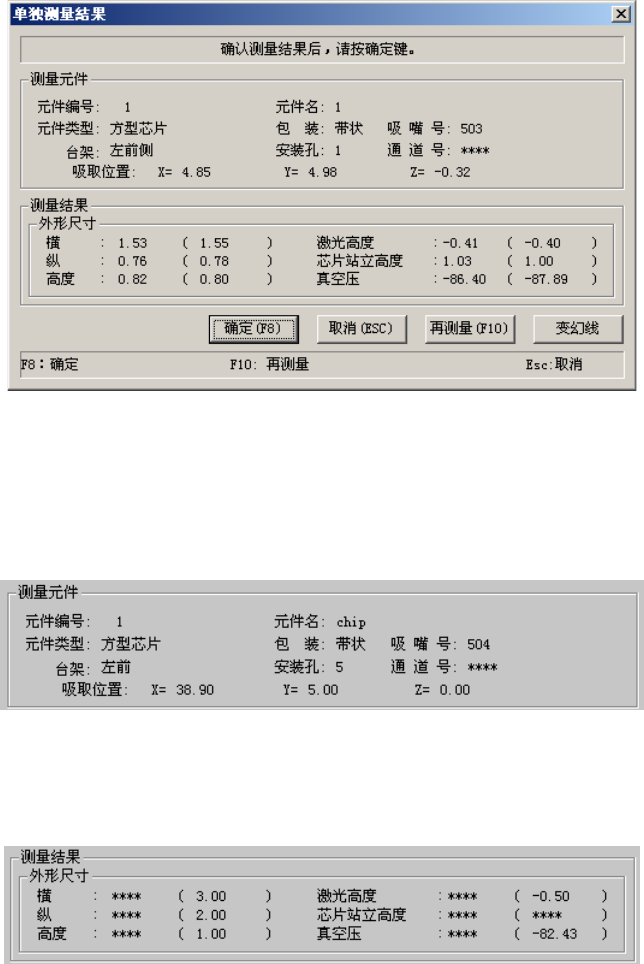

单独测量结束后，结果显示在以下对话框。
图
6-5-18
单独测量结果对话框
测量元件
显示元件内容和吸取位置。
测量结果
显示测量结果的数值。（）内表示元件数据的原数值。
未测量的项目，显示，“****”
确定([F8]键)
将测量结果变为有效状态，覆盖到元件数据上。然后返回单独测量条件设定画面。
取消([ESC]键)
测量结果为无效，然后返回原先单独测量条件设定画面。
6-78
第 6 章 编辑辅助功能
●再测量 ([F10])
再次以相同条件测量。
●
变幻线
“变幻线图（纹条图）”，是通过激光单元测量(SWEEP)取得的数据所显示的元件轮廓图。
●快捷键
在单独测量结果画面上，可用以下的快捷键操作。
键盘
操作面板的开关
HOD 键
运行
F8
－
ENTER
确定
F10
－ － 再测量
ESC
－
CANCEL
返回
6-79
