第 6 章 编辑辅助功能 6-5-3-5 连续测量概述 • 从菜单上选择 [ 连续 (A )] 后，显示连续测量条件画面。 • 在测量条件画面上设定测量项目、测量范围。 • 在测量结果画面上选择 [ 连续测量 ] 按钮 , 或按下 <STAR T> 开关、即可开始按指定的测量范围进 行测量，一个元件测量结束后，画面上会显示测量结果。 • 在测量结果画面上选择 [ 确定 ] ，以该测量结果覆盖元件数据。 在指定的测量范围内反复…
第 6 章 编辑辅助功能
●再测量 ([F10])
再次以相同条件测量。
●
变幻线
“变幻线图（纹条图）”，是通过激光单元测量(SWEEP)取得的数据所显示的元件轮廓图。
●快捷键
在单独测量结果画面上，可用以下的快捷键操作。
键盘
操作面板的开关
HOD 键
运行
F8
－
ENTER
确定
F10
－ － 再测量
ESC
－
CANCEL
返回
6-79
第 6 章 编辑辅助功能
6-5-3-5 连续测量概述
• 从菜单上选择 [连续(A)]后，显示连续测量条件画面。
• 在测量条件画面上设定测量项目、测量范围。
• 在测量结果画面上选择[连续测量]按钮,或按下<START> 开关、即可开始按指定的测量范围进
行测量，一个元件测量结束后，画面上会显示测量结果。
• 在测量结果画面上选择[确定]，以该测量结果覆盖元件数据。
在指定的测量范围内反复进行上述操作，直到最后的元件测量完毕，返回条件设定画面。
• 在测量结果画面上选择[中止] ([ESC] ) 按钮、或在测量中检测出错误时，可转入单独测量模
式。
6-80
第 6 章 编辑辅助功能
6-5-3-6 设定连续测量条件

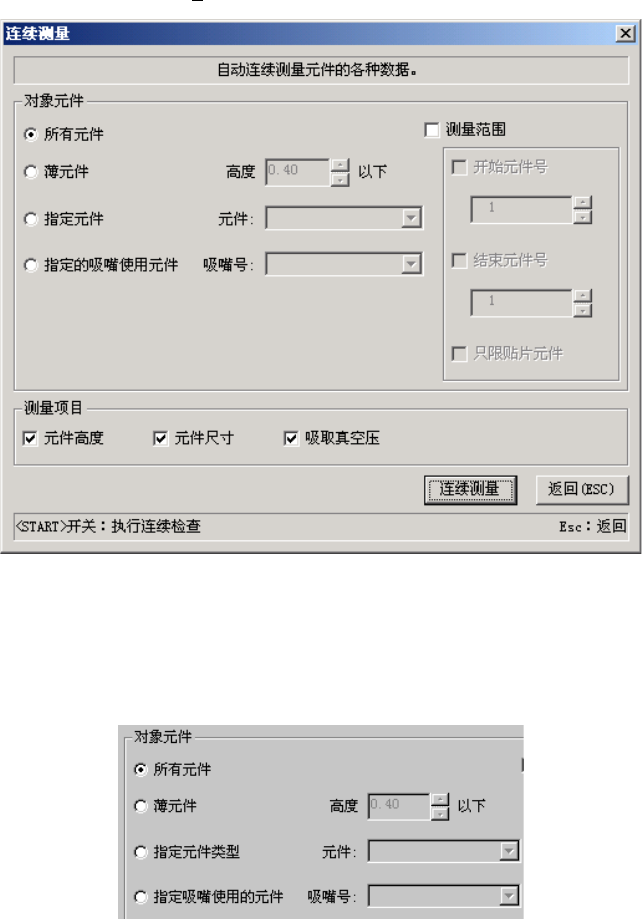

在菜单上选择 [连续(A)]后，显示下列连续测量条件的对话框。
图
6-5-19
设定连续测量条件对话框
1) 对象元件
需要从元件数据里选择只符合某种条件的元件进行测量时，可设定该条件。
①所有元件
测量所有元件数据。
②薄元件
只测量比编辑框里设定的元件数值小的元件。
③指定元件类型
只测量组合框里指定的元件类型。
④指定吸嘴使用的元件
只测量组合框里选择使用的吸嘴元件。
6-81
