第 6 章 编辑辅助功能

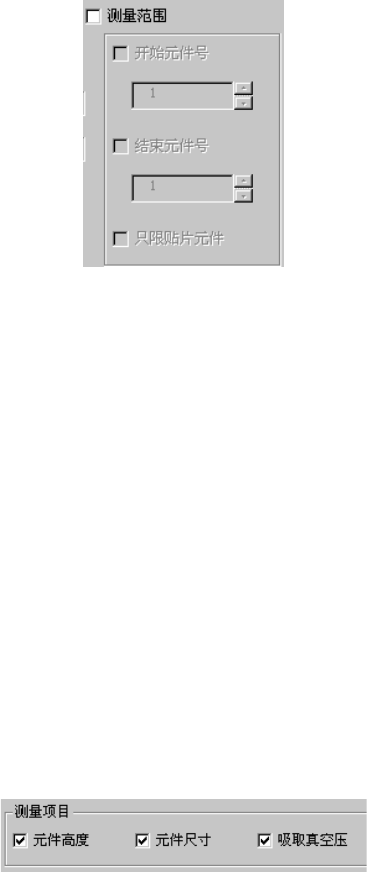

2) 测量范围
可从测量元件条件中，缩小测量范围，针对某种元件号码，选中此项。选中后可以指定下列内
容。
①开始元件号
要指定开始的元件数据号码时，先选中复选框。
选中复选框选项后，再变更编辑框的开始元件号码。
②结束元件号
要指定测量结束的元件数据号码时，在复选框中划勾。
选中后，再变更编辑框的结束元件号码。
③只限贴片元件
只对贴片数据指定的元件数据进行测量时，在复选框中划勾。
3) 测量项目
选择测量的项目。默认值设定为可测量的所有项目。
4) 连续测量按钮 (<START> 开关)
开始连续测量。
6-82
第 6 章 编辑辅助功能
5)返回按钮 ([ESC] 键)
返回原先画面。
6)快捷键
在连续测量结果画面，可以操作以下快捷键。
键盘
操作面板的开关
HOD 键
运行
－ START － 开始连续测量
ESC － － 返回
7)询问
开始连续测量后，显示以下对话框，询问元件尺寸1 mm 以下的元件测量后的处理方法。请选
择处理方法。
图
6-5-20
元件归还询问对话框
可选择的方法
内容
每次废弃 按每次指定的方法废弃
每次归还
把元件归还原先位置
每次询问 每次 1mm 以下元件的测量结束时，都显示对话框询问
6-83
第 6 章 编辑辅助功能

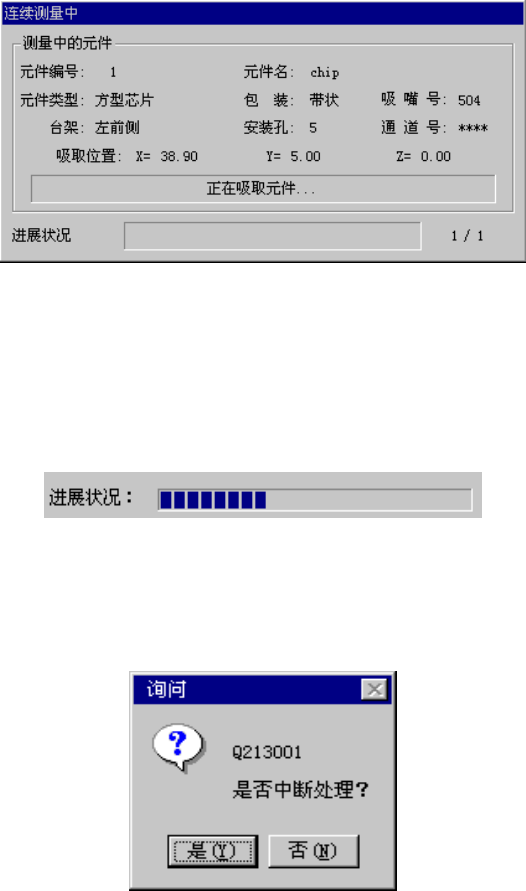

6-5-3-7 连续测量中的对话框
执行连续测量时，显示下列对话框。
显示连续测量中的元件内容和吸取位置，以及执行中的处理内容。
图
6-5-21
连续测量中对话框
1)总体进展情况
进展条显示当前的进展状况
在测量过程中要停止测量时，请按下操作面板的<STOP>按钮。
显示以下的对话框，请选择[是]。如果选择[否]，则继续进行测量
。
图
6-5-22
询问结束测量对话框
6-84
