第 6 章 编辑辅助功能
5)返回按钮 ([ESC] 键)
返回原先画面。
6)快捷键
在连续测量结果画面，可以操作以下快捷键。
键盘
操作面板的开关
HOD 键
运行
－ START － 开始连续测量
ESC － － 返回
7)询问
开始连续测量后，显示以下对话框，询问元件尺寸1 mm 以下的元件测量后的处理方法。请选
择处理方法。
图
6-5-20
元件归还询问对话框
可选择的方法
内容
每次废弃 按每次指定的方法废弃
每次归还
把元件归还原先位置
每次询问 每次 1mm 以下元件的测量结束时，都显示对话框询问
6-83
第 6 章 编辑辅助功能
6-5-3-7 连续测量中的对话框
执行连续测量时，显示下列对话框。
显示连续测量中的元件内容和吸取位置，以及执行中的处理内容。
图
6-5-21
连续测量中对话框
1)总体进展情况
进展条显示当前的进展状况
在测量过程中要停止测量时，请按下操作面板的<STOP>按钮。
显示以下的对话框，请选择[是]。如果选择[否]，则继续进行测量
。
图
6-5-22
询问结束测量对话框
6-84
第 6 章 编辑辅助功能

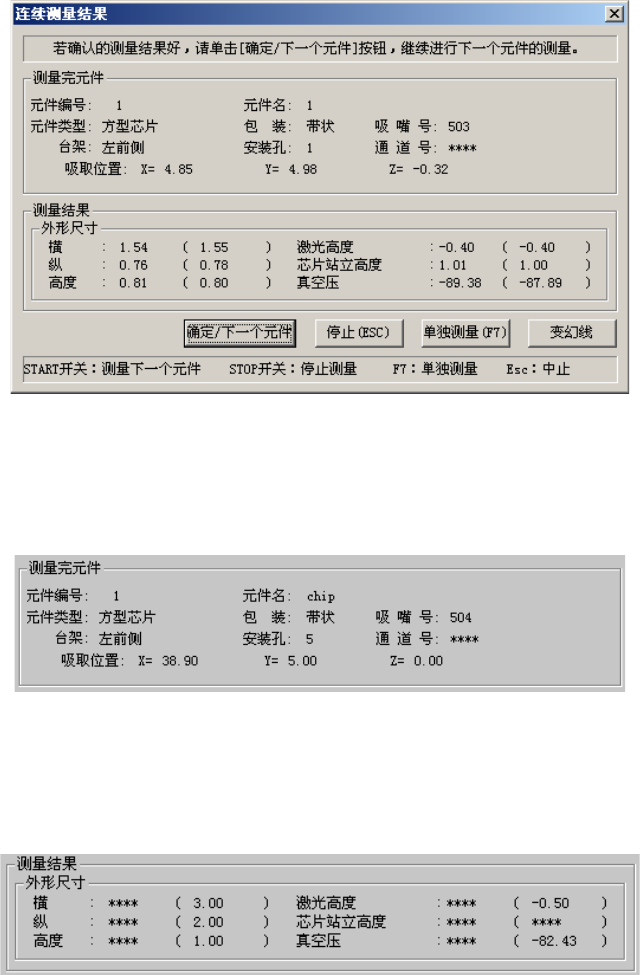

6-5-3-8 连续测量结果
连续测量结束后，显示以下连续测量结果对话框。
图
6-5-23
连续测量结果
对话框
●测量的元件
显示元件内容和吸取位置。
●测量结果
显示测量的结果的数值。
（ ）内表示原先元件数据的数值。没有执行测量的项目，显示****
●确定／下一个元件 (< START> 开关)
把测量结果作为有效数值保存到元件数据里。之后，对下一个元件进行测量。
●中止 ([ESC]) 键
测量结果视为无效，并中止连续测量，返回原连续测量条件设定画面。
6-85
