第 6 章 编辑辅助功能
6-5-4 检查
为避免发生人体损伤事故，在设备运行过程中，切勿将手伸入装
置内部，或将脸和头靠近装置。
速度确认功能是：进行模拟生产，确认运行中的 XYθ的偏差量。
6-5-4-1 速度确认
此项功能是通过模拟运行，检查元件吸取、识别、贴片时出现的 XYθ偏差量，以判定生产程序的
速度是否适当。
速度确认功能的概要如下图所示。

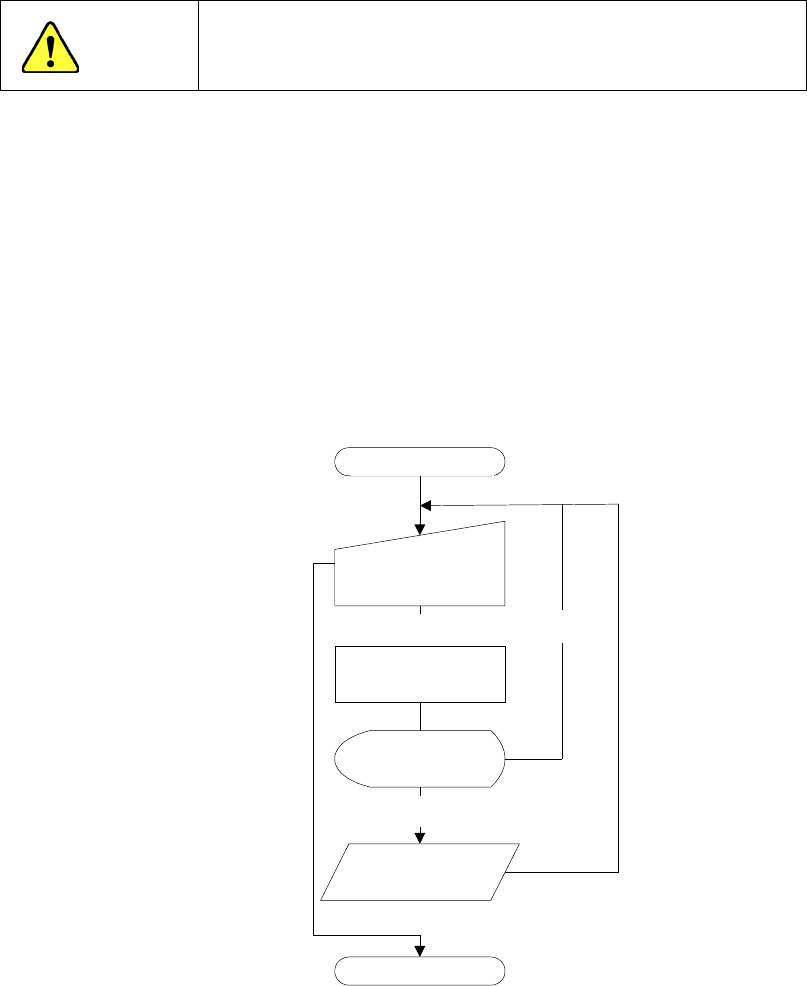

图
6-5-26
速度确认检查流程图
注意
速度確認開始
検査開始
条件設定
（ダイアログ）
速度確認検査
結果表示
（ダイアログ）
確定
生産プログラ
ムへ結果格納
終了
取消し
设置条件
（对话框）
取消
开始检查
速度确认检查
显示检查结果
（对话框）
确定
结果存入
生产程序
结束
确认速度开始
6-87
第 6 章 编辑辅助功能
（1） 速度确认的操作
速度确认操作的概要
从菜单中选择[速度确认]，显示[元件数据速度确认]画面。
在[元件数据速度确认]画面中设置检查内容。
选择[检查]（[F10]键）按钮后，进行检查，检查结束后显示检查结果。
在检查结果画面中选择[确定]（[F8]键）后，检查结果被输入到元件数据中，返回元
件数据速度确认画面。
在检查结果画面中选择[取消]（ESC 键）后，检查结果不被输入，返回[元件数据速度
确认]画面。
在元件数据速度确认画面中，按 HOD 的 NEXT、PREVIOUS 或按[F5]键、[F6]
键可以移
动到代替元件。
6-88
第 6 章 编辑辅助功能
速度确认条件设置
从菜单中选择[速度确认]后，显示如下的速度确认条件设置对话框。
图
6-5-27
元件数据的速度检查对话框
