第 6 章 编辑辅助功能
① 被检元件
显示被检查元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件的吸取位置的内容。可以向前代替元件或后代替元件变更吸取位置。没有吸取数
据时，各项目不显示，不能进行吸取位置的变更、送料器顶推、示教。
送料
可以顶推一次送料器输送元件（32mm 纸粘接带除外）。
偏差
移动吸取坐标时要设定偏差。可以使用 HOD 装置进行示教。不被反映到吸取数据。
③ 检查内容
选择检查的内容。因检查项目不同，某些项目会显示灰色不能选择。
检查项目
从自动（生产）、XY、吸取上升、贴片下降、测量外θ旋转中选择。
使用
Head
选择在检查使用的贴片头。
检查角度（贴片角度）
从 0 / 90 / 180 / 270°中选择。（仅限进行贴片操作的检查项目可以设定）
检查位置
可设定为废弃盒或任意坐标。（只限于检查项目为 XY 时可设定任意坐标）
检查次数
设定进行检查的次数（1～100 次 ）。
6-90
第 6 章 编辑辅助功能
速度设置
设定速度确认使用的速度（因检查项目不同，可设定的项目也不同）
检查按钮（[F10]键）
执行检查。
返回按钮（[ESC]键）
结束检查，返回原来的画面。
④ 变更吸取偏差
检查使用的元件的吸取位置与实际不同时，可用 HOD 操作，进行吸取坐标的示教。
也可不用示教方法，而以手动输入进行变更。
步骤 1）将光标移动到 X 或 Y 坐标。
步骤 2）按 HOD 装置的按钮，进行坐标示教，再按 ENTER 键确定。
图
6-5-28
示教对话框
（2）检查种类
检查项目的功能概要如下表所示。
表
6-5-9
检查项目功能概要
检查项目
检查内容
备注
自动（生产） 进行从吸取到贴片的模拟生产，检出运
行结果的偏差量。
XY 检查 XY 移动速度。
吸取上升 检查吸取上升运行速度。 仅限已经完成吸取数据时
贴片下降 检查贴片下降运行速度。
测量外
θ
旋转 检查测量外θ旋转速度。
6-91
第 6 章 编辑辅助功能

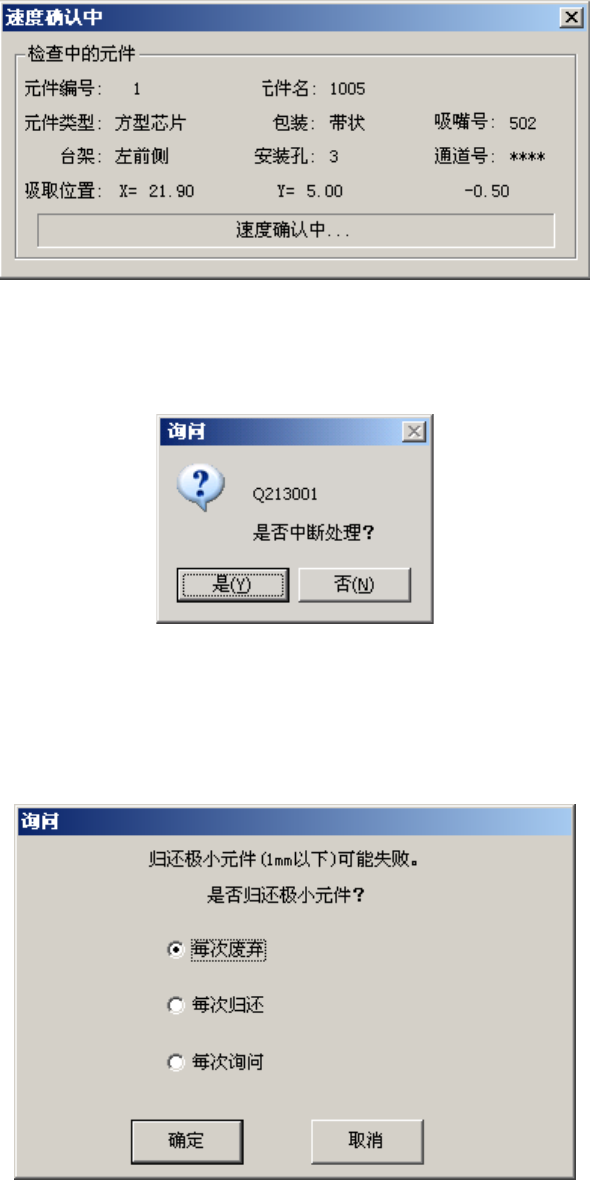

（3） 速度确认中的对话框
速度确认中显示如下对话框。显示速度确认中的元件内容及吸取位置，逐项显示处理中的
内容。
图
6-5-29
速度确认中对话框
需要强制中止时按<STOP>开关，在显示如下对话框后，选择是否中断测量。
图
6-5-30
结束检查询问对话框
是否归还元件因元件的包装方式而异，元件尺寸为 1mm 以下的检查前会显示对话框，要求
选择归还元件、还是废弃元件。
图
6-5-31
归还元件询问对话框
