第 6 章 编辑辅助功能
(4) 检测结果
检测结束后显示如下对话框。
图
6-5-32

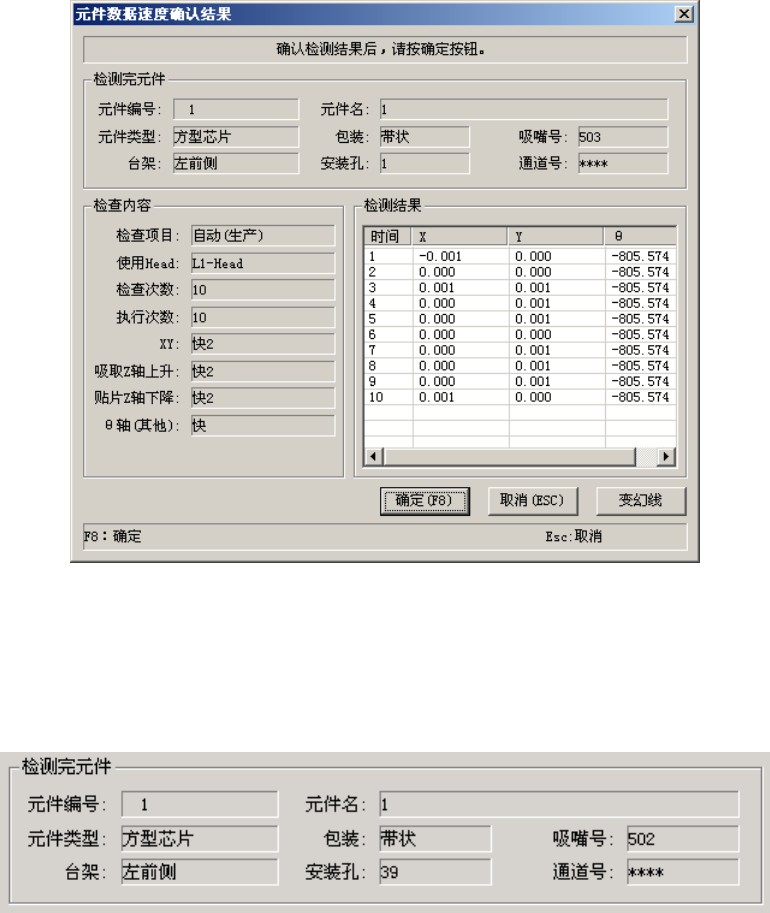

元件数据速度确认对话框
① 检测元件
显示元件内容及吸取位置。
6-93
第 6 章 编辑辅助功能

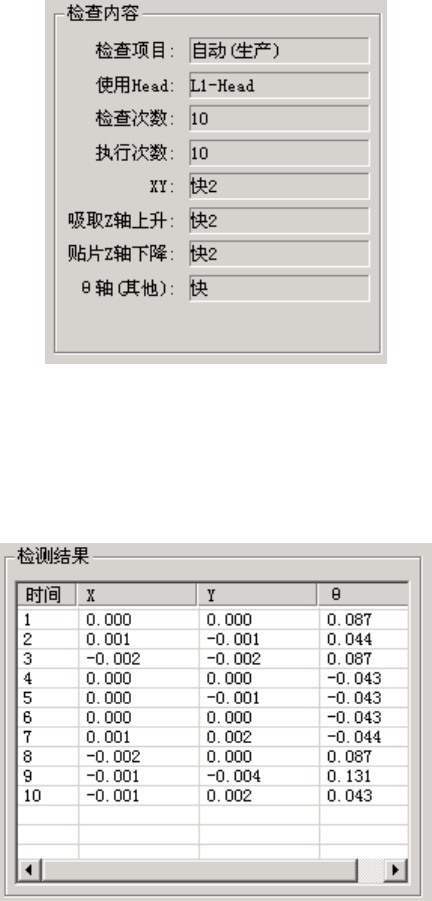

② 检查内容
显示速度确认的检查内容。
③ 检查结果
检查后显示速度确认结果，XYθ偏差数据。
吸取上升显示吸取结果是否成功。
④ 确定（[F8]键）
使检查结果有效，存入元件数据中。之后返回原来的速度确认画面。
（轴速数据按显示的检查内容进行更新。）
⑤ 取消（[ESC]键）
使检查结果无效，返回原来的速度确认画面。
⑥ 变幻线
“变幻线图（纹条图）”，是通过激光单元测量(SWEEP)取得的数据所显示的元件轮廓图。
6-94
第 6 章 编辑辅助功能
(5) 关于执行检查时的各项操作
① 检查后的元件归还
检查后的元件可以归还到原来的位置，也可以废弃。归还或废弃因包装方式而异，如下表
所示。
1mm 以下的元件归还时元件有可能会站立、倒翻，请根据询问选择操作。
表
6-5-10
元件归还
/
废弃条件
包装方式
条件 1
条件 2
归还
废弃
带 32mm 纸粘接
送料器
－ ○
上述以外 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
*2
散装 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
*2
管状 － ○
*1
显示对话框，选择归还元件还是废弃元件。
*2
废弃方法为“元件保护”的情况下进行废弃。
② 选择吸取的供应装置
同一元件有多个供应装置（吸取数据）的情况下，默认值为从最先输入的数据开始吸取元
件。也可以根据情况变更供应装置。
③ 手动吸取
在没有吸取数据的情况下，可以手动将元件安装在吸嘴上。在这种情况下，吸取坐标变为
不能输入状态。也不能操作送料器。
6-95
