第 1 章 设备概要 1-5-2 ATC 吸嘴存储数 ATC 数 ： 4 套 （前面 2 处 + 后面 2 处） 吸嘴存储数 ： 12 个 /1 套 1-5-3 基板传送高度 900 ± 20mm 950 ± 2 0mm （ EN 规格 ） 1-5-4 设备尺寸和重量 1) 外形尺寸 FX -2 的主要外形尺寸如下图所示。 外形尺寸：统一更换方式 外形尺寸：固定式 图 1-5-3 外形尺寸 1420 311 2000 (2050) *1…
第 1 章 设备概要

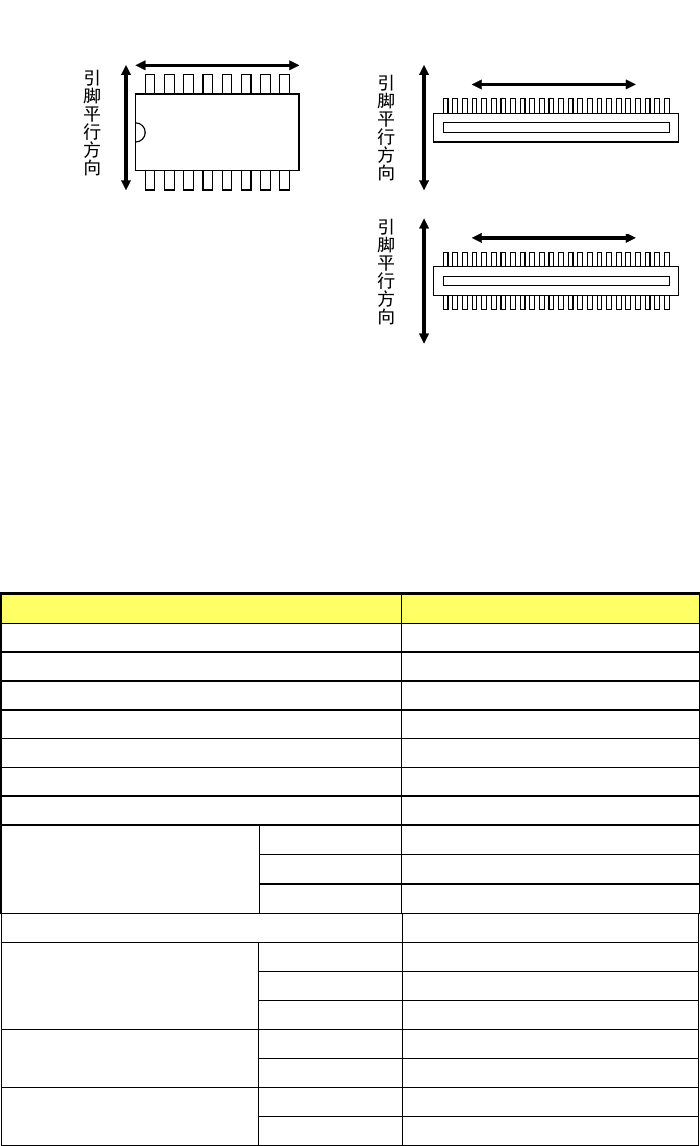

注 3：关于 SOP 精度的引脚直角方向、引脚平行方向，请参见下图。
リード直角方向
リード直角方向
リード平行方向
リード平行方向
リード直角方向
リード平行方向
图
1-5-2
引脚平行方向和直角方向
注 4：激光测量断面部分的测量精度。
1-5-1-2 贴装姿势（
θ
）
元件种类
贴装姿势精度 (单位：度)
0402 方形芯片
±5
0603 方形芯片 ±3
1005 方形芯片 ±2.5
1608 以上的方形芯片 ±2
圆筒形芯片 ±3
SOT ±3
铝电解电容 ±10
SOP、TSOP
33.5mm 以下 ±0.3
20mm 以下 ±0.33
10mm 以下 ±0.67
PLCC、SOJ ±0.52
QFP（间距 0.8 以上）
33.5mm 以下 ±0.33
不足 30mm ±0.37
不足 20mm ±0.44
QFP（间距 0.65）
33.5mm 以下 ±0.3
不足 10mm ±0.33
BGA
33.5mm 以下 ±1.23
不足 20mm ±1.28
注：精度在整个贴片范围里的误差为±3
σ
以内为规格值，
误差的平均值为理论坐标±规格值的 40%以内。
引脚直角方向
引脚直角方向
引脚直角方向
1-18
第 1 章 设备概要
1-5-2 ATC 吸嘴存储数
ATC 数 ： 4 套 （前面 2 处 + 后面 2 处）
吸嘴存储数 ：12 个 /1 套
1-5-3 基板传送高度
900±20mm
950±20mm（EN 规格）
1-5-4 设备尺寸和重量
1)外形尺寸
FX-2 的主要外形尺寸如下图所示。
外形尺寸：统一更换方式
外形尺寸：固定式
图
1-5-3
外形尺寸
1420
311
2000 (2050)
*1
1440
79 330
1849
2000(2050) *1
1440 (1490)
*1
1490 (1540) *1
1780
1880
基板传送高度
1
00
900（950）*1
*1（）内高度可对应基板传送高度 950mm
1490 (1540) *1
1780
1880
1
00
1420
311
2000 (2050)
*1
1440 48 311
1799
2000(2050) *1
基板传送高度
900（950）
*1
*1（）内高度可对应基板传送高度 950mm
1440 (1
490) *1
1-19
第 1 章 设备概要
2)重量
约 2100 kg

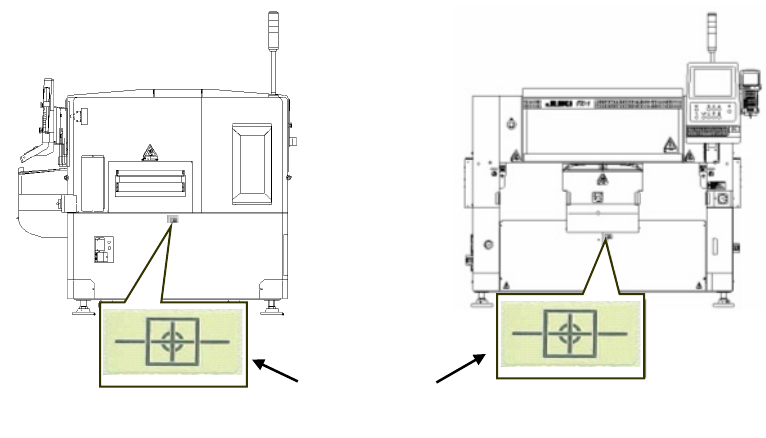

3)重心位置
图
1-5-4
重心位置
货物重心标志
1-20
