第 6 章 编辑辅助功能 6-5-5 确认 6-5-5-1 标记： BOC 识别 BOC 标记，把识别坐标的实际测量值保存在主机内。 这个实际测量值，会反映在贴片数据示教时的坐标校正上。 选择菜单后，在安全盖打开时， 因与传动轴连动 ，会 显示下列对话框。请确认安全后， 按 下操作面板的 <START> 开关。 图 6-5- 33 确认安全对话框 按下 < START > 按钮后，显示下列执行中的对话框。 在执行…
第 6 章 编辑辅助功能
(5) 关于执行检查时的各项操作
① 检查后的元件归还
检查后的元件可以归还到原来的位置，也可以废弃。归还或废弃因包装方式而异，如下表
所示。
1mm 以下的元件归还时元件有可能会站立、倒翻，请根据询问选择操作。
表
6-5-10
元件归还
/
废弃条件
包装方式
条件 1
条件 2
归还
废弃
带 32mm 纸粘接
送料器
－ ○
上述以外 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
*2
散装 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
*2
管状 － ○
*1
显示对话框，选择归还元件还是废弃元件。
*2
废弃方法为“元件保护”的情况下进行废弃。
② 选择吸取的供应装置
同一元件有多个供应装置（吸取数据）的情况下，默认值为从最先输入的数据开始吸取元
件。也可以根据情况变更供应装置。
③ 手动吸取
在没有吸取数据的情况下，可以手动将元件安装在吸嘴上。在这种情况下，吸取坐标变为
不能输入状态。也不能操作送料器。
6-95
第 6 章 编辑辅助功能
6-5-5 确认
6-5-5-1 标记：BOC
识别 BOC 标记，把识别坐标的实际测量值保存在主机内。
这个实际测量值，会反映在贴片数据示教时的坐标校正上。
选择菜单后，在安全盖打开时，因与传动轴连动，会显示下列对话框。请确认安全后，按
下操作面板的<START> 开关。

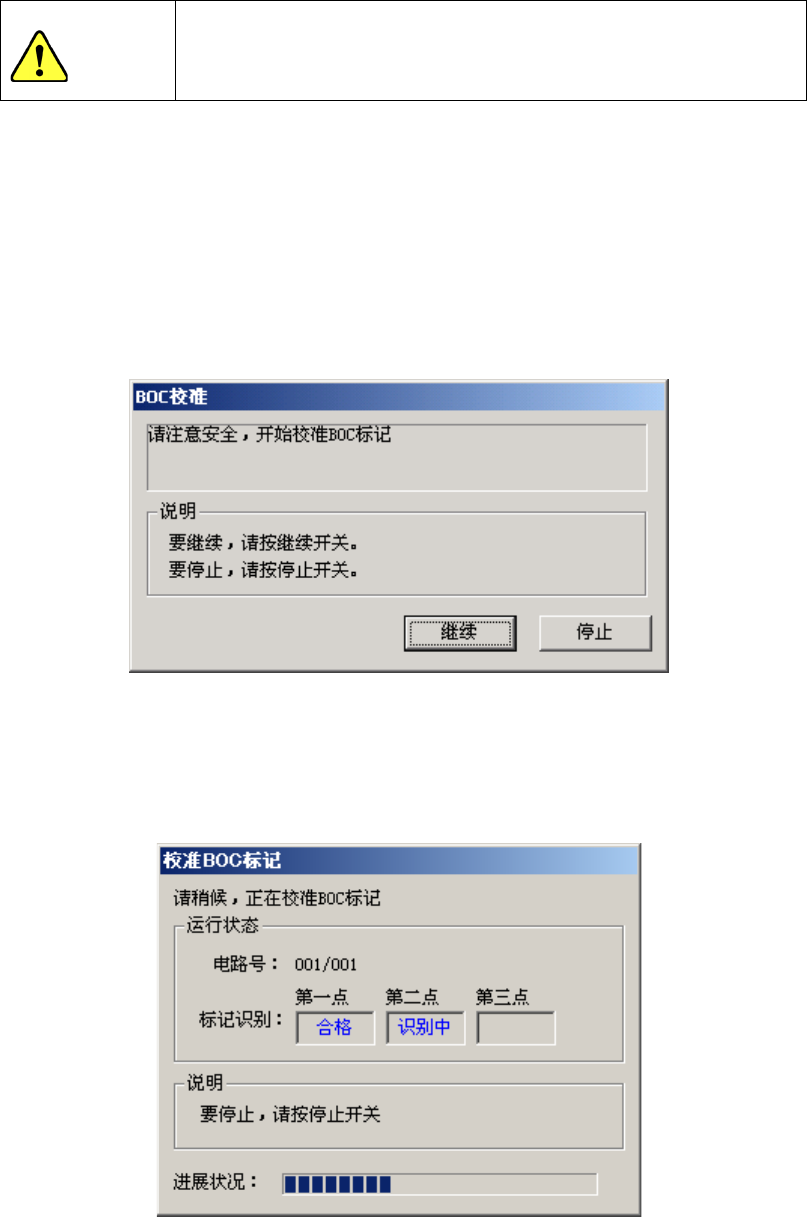

图
6-5-33
确认安全对话框
按下<START>按钮后，显示下列执行中的对话框。
在执行校准 BOC 标记过程中，若因某种原因需要停止执行时，请按下<STOP>开关。
图
6-5-34
校准
BOC
标记中对话框
注意
为避免发生人体损伤事故，在操作
HOD
过程中，切勿将手伸入装
置内部，或将脸和头靠近装置。
6-96
第 6 章 编辑辅助功能

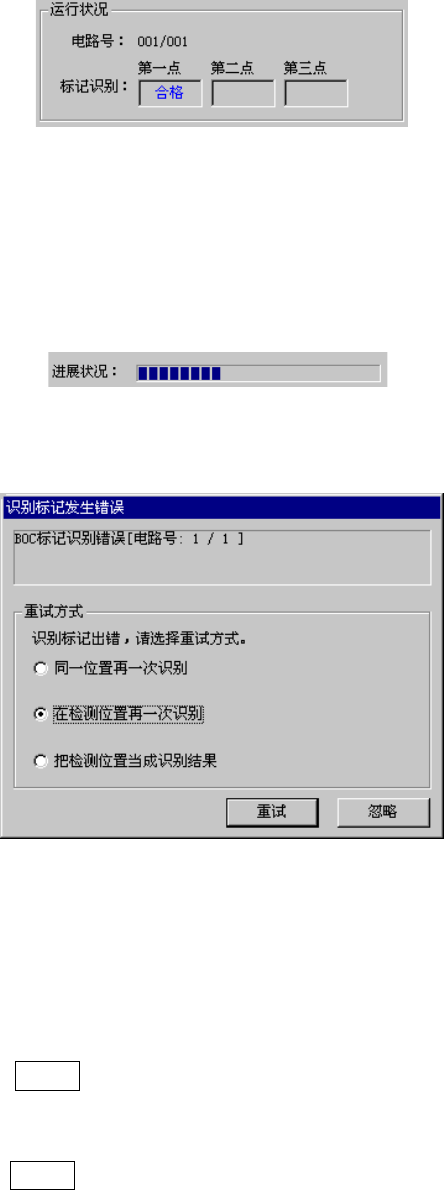

(1) 运行状况
① 电路号
显示的「现在的电路号码/电路总数」意味着正在识别的电路号码。
(通常只对标准电路进行 BOC 识别)。
(2) 进展情况
进展条显示进展比率。
执行中若 BOC 标记识别错误时，会显示下列对话框。
图
6-5-35 BOC
识别标记错误
需要再次识别时，请选择下列重试方法。
① 同一位置再一次识别。
不改变目前的 OCC 照相机位置，重新对标记进行识别。
② 在检测位置再一次识别。
操作 HOD 的 CAMERA
按钮，在原示教坐标位置上，重新进行标记识别。确定示教后，
可选择本项目。
③ 把检测位置当成识别结果。
操作 HOD 的 CAMERA 按钮示教坐标后，把该位置确定为 BOC
识别时的标记中心实际测
量值。本项目在示教确定后可以选择。
选择上述项目后进行再次识别时，请按下 [重试] 按钮。
若按了[忽略]按钮，则不按每条电路/每个基板为单位进行 BOC 识别。
