第 6 章 编辑辅助功能
6-5-5-2 标记：送料器台架(前面/后面)
识别送料器台架标记，并储存识别坐标的实际测量值。
这个实际测量值将反映到吸取数据示教时的坐标校正。
要识别前面的送料器台架标记时，请选[前面]；识别后面的送料器台架标识时，请选择[后
面]。
图
6-5-36

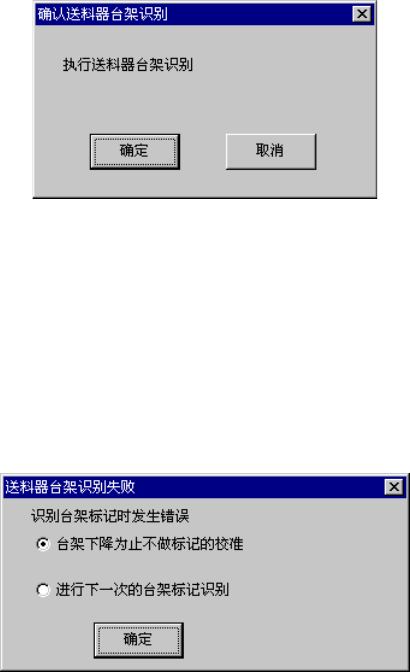

确认送料器台架识别对话框
执行中，台架标记识别失败时，会出现下列对话框。
在这种情况下，不保存识别结果。请选择以后在什么时候执行识别标记。
(1) 台架下降为止不做标记的校准
(2) 进行下一次的台架标记识别
图
6-5-37
送料器台架识别失败对话框
6-98
第 6 章 编辑辅助功能
6-5-5-3 坐标系：贴片位置
由摄像机跟踪贴片位置。
请注视监视器里显示的贴片位置，如果输入坐标有错, 可以用 HOD 示教校正。
贴片位置跟踪的流程如下：
マシン操作メニュー
搭載位置
搭載位置カメラ追尾
の条件設定
搭載位置カメラ追尾
実行
モニターにて座標を
目視
ＨＯＤによるティー
チング
各座標の修正を反映
各座標の修正
選択
各搭載ﾃﾞｰﾀ座標へ移動
実行
图
6-5-38
跟踪贴片位置的流程
(1) 设定条件
在编辑程序菜单栏上，选择[机器操作]→[贴片位置]。
显示如下[跟踪贴片位置]对话框。请指定执行条件。
图
6-5-39
摄像机跟踪贴片位置坐标对话框
机器操作菜单
贴片位置
设置摄像机跟踪
贴片位置的条件
执行摄像机跟踪
贴片位置
在监视器上
注视坐标
用 HOD 示教
选择
执行
反映各坐标的修正
移动到各贴片数
据坐标
修正各坐标
6-99
第 6 章 编辑辅助功能
1) 跟踪方法
① 自动跟踪
按照一定的间隔，用摄像机按顺序跟踪贴片位置。
设定[自动跟踪间隔]的时间，经过该时间后自动移至下一点。
(自动跟踪间隔)
使用上面的刻度条，调整停止跟踪间隔。以 10msec 单位，最大可设定为 5 秒。
② 手动跟踪
等待操作员操作，之前不向下一个点的移动。
2) 跟踪范围
指定贴片数据内的跟踪范围（从第几点到第几点）。
默认值为跟踪全部贴片点。
设定实施所有跟踪条件后，按下操作面板的<START>开关、或对话框的[执行]键。如果按
下[关闭] 键，则返回原先的画面。
6-100
