第 6 章 编辑辅助功能 1) 状态 ① 跟踪模式 显示出摄像机跟踪贴片位置坐标对话框里设定的跟踪方法 ([ 手动 ] 或 [ 自动 ]) 。 ② 跟踪范围 跟踪所有贴片数据时，显示 [ 最初 ] [ 最后 ] 。 跟踪范围已变更时，显示其号码。 ③ 跟踪状态：显示内容见下表。 表 6-5- 11 跟踪贴片 位置 中对话框的显示状态 显示 状态 运行中 显示轴正在移动中。 暂停 表示自动跟踪时处于暂停状态。 停止 显示手动操作跟踪、或有…
第 6 章 编辑辅助功能
(2) 执行 BOC 标记校准
执行后，生产程序中设置使用 BOC 标记的，为提高贴片位置精度，即开始执行校准 BOC 标
记 (识别全电路的 BOC)。
图
6-5-40
校准
BOC
对话框
(3) 跟踪贴片位置
跟踪各个贴片坐标时，显示如下对话框。
图
6-5-41
跟踪贴片位置对话框
6-101
第 6 章 编辑辅助功能

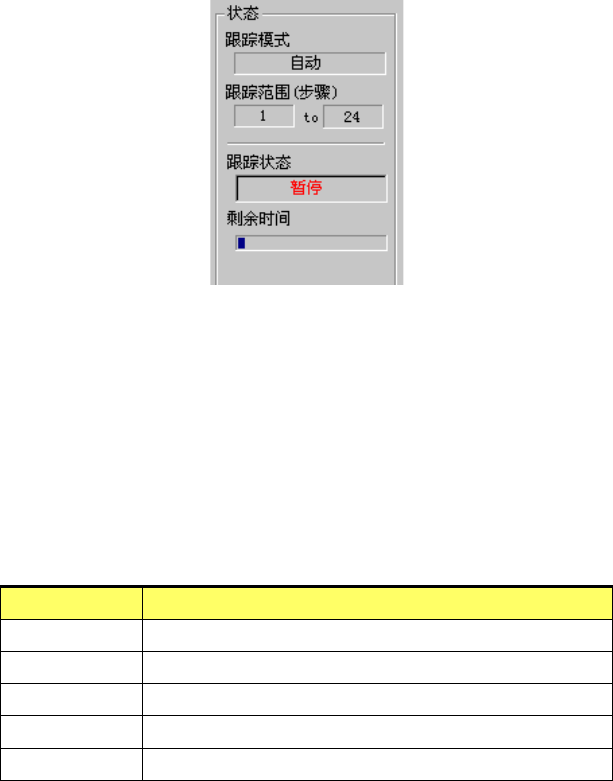

1) 状态
① 跟踪模式
显示出摄像机跟踪贴片位置坐标对话框里设定的跟踪方法([手动]或[自动])。
② 跟踪范围
跟踪所有贴片数据时，显示 [最初] [最后]。
跟踪范围已变更时，显示其号码。
③ 跟踪状态：显示内容见下表。
表
6-5-11
跟踪贴片位置中对话框的显示状态
显示
状态
运行中 显示轴正在移动中。
暂停 表示自动跟踪时处于暂停状态。
停止 显示手动操作跟踪、或有意停止。
轴退避中 表示轴正在向安全位置移动。
标记识别中 表示正在识别 IC 标记。
④ 剩余时间
在进展条上显示自动跟踪下的暂停剩余时间。
6-102
第 6 章 编辑辅助功能

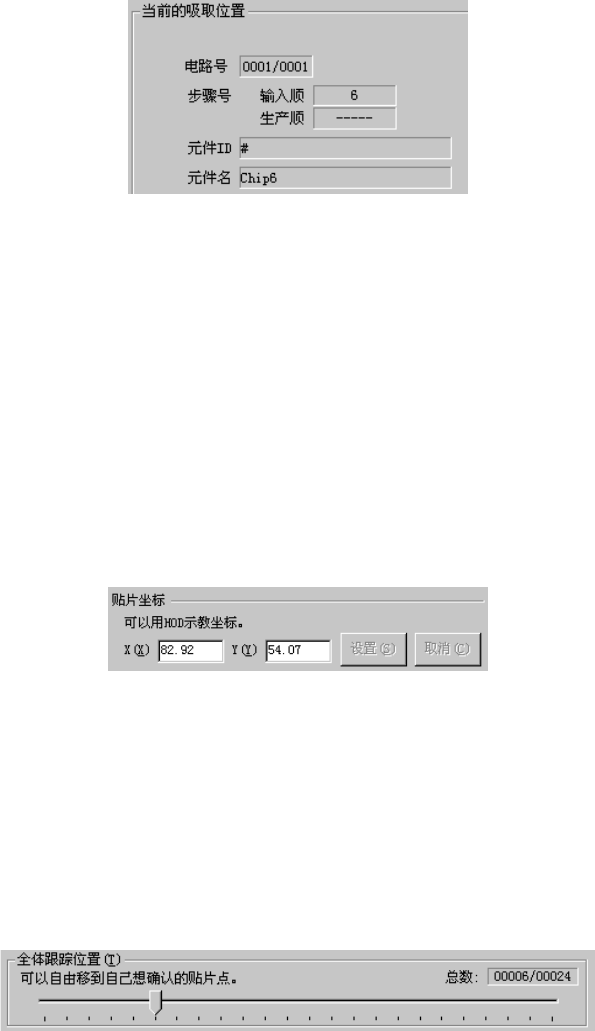

2) 当前的吸取位置
[当前的吸取位置]框项目，显示如下内容。
①步骤号：跟踪中的贴片数据号码
②元件 ID：跟踪中的元件 ID
③元件名：跟踪中的元件名
④电路号：跟踪中的电路 / 电路总数
3) 贴片坐标
是指跟踪中的贴片坐标，可手动输入或示教进行修改。
4) [设置]/[ 取消 ] 按钮
坐标值经手动输入或示教进行变更后，变为有效值。
按下[设置]后，保存到贴片数据里。不需保存变更数值时，请按[ 取消 ] 。
5) 全体跟踪位置
随着跟踪位置的移动，向前移动。
在停止中可以自由移动该浮标，可向前或向后移动。
6-103
