第 6 章 编辑辅助功能 在监视器上，不同尺寸的元件的中心和四角，显示状况不尽相同。 表 6-5- 13 贴片跟踪：根据元件尺寸 显示的四角和中心 元件尺寸 元件的四角 元件的中心 短边为 4.5 mm 以下 在监视器窗口框上显示。 设定角度后的贴片点通过窗口框的 自身旋转来显示。 在线的交叉中心。 上述以外的元件 （大型元件） 分别依次按“ [ TOP -L] 、 ［ TOP - R ］ 、 [ BTM -L] 、 [ BTM - R…
第 6 章 编辑辅助功能
(5) 监视器显示
执行中，监视器显示各贴片点的下列信息。
------- PLACE ＸＹ TRACE -------
［CENTER］
Cur.No:电路号码
Pla.No:贴片号码
Compo :元件名
Angle :贴片角度
Pos X: 坐标 Y: 坐标
[CENTER]
显示元件中心。
[TOP
-L] 、［ TOP-R ］、 [BTM-L]
、
[BTM
-R]
显示元件的四角。
即：上边左、上边右、下边左、下边
右。
显示返回原点后、以该点为基点的坐标值。

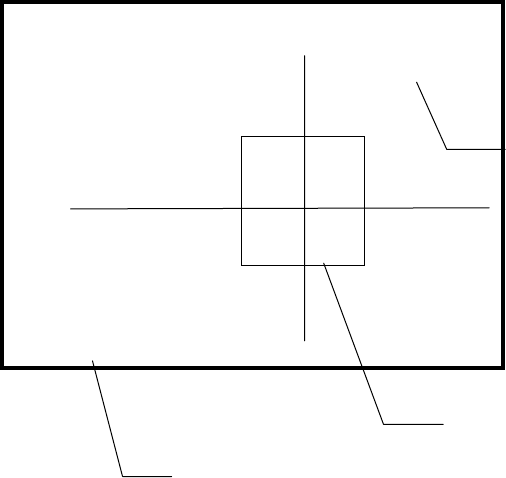

显示元件的中心，元件的四角
6-105
第 6 章 编辑辅助功能
在监视器上，不同尺寸的元件的中心和四角，显示状况不尽相同。
表
6-5-13
贴片跟踪：根据元件尺寸显示的四角和中心
元件尺寸
元件的四角
元件的中心
短边为 4.5 mm 以下
在监视器窗口框上显示。
设定角度后的贴片点通过窗口框的
自身旋转来显示。
在线的交叉中心。
上述以外的元件
（大型元件）
分别依次按“[TOP-L]、［TOP-R］、
[BTM-L]、[BTM-R]顺序移动到四角
坐标上。
设定了角度的贴片点，移动到四角
旋转后的坐标上。
四角移动后最后
显示 [CENTER]，移动到中心。
(6) 跟踪中的坐标示教
跟踪的坐标和实际不同时，可用 HOD 进行贴片坐标的示教。
步骤 1)把光标移动至 X 或 Y 坐标。
步骤 2)按下 HOD 的 DEV 按钮，进行坐标示教,按下 ENTER 确定。

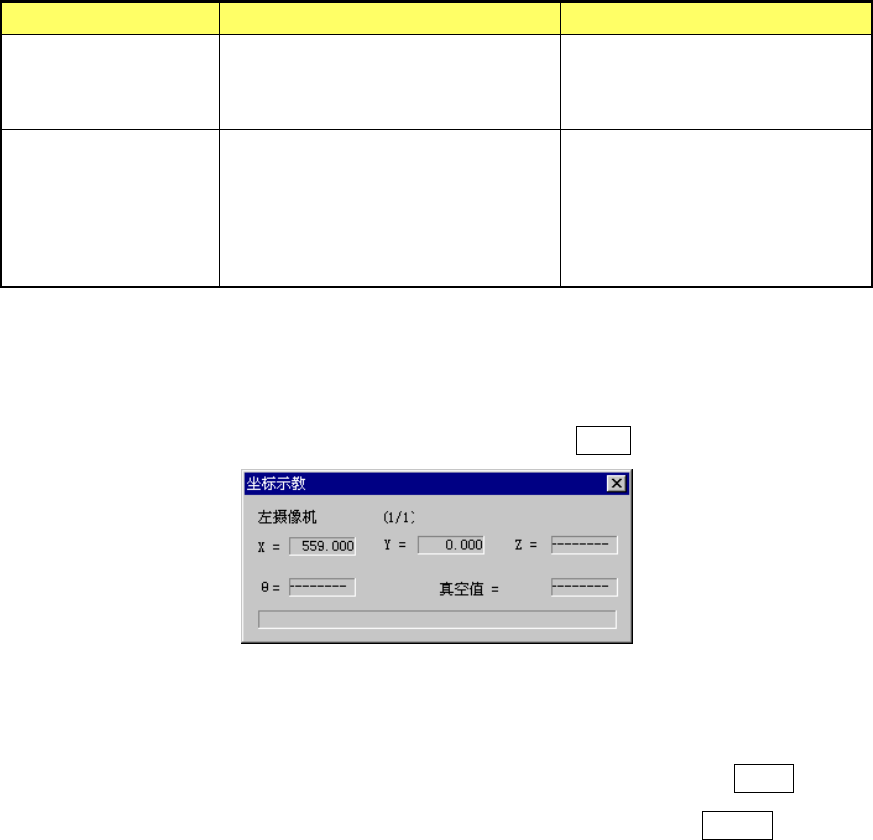

图
6-5-42
示教中对话框
步骤 3)
要使确定的坐标值有效时，按下对话框的[设置]键，或再次按下 ENTER 按钮。
要使坐标返回原位置时，请按下对话框的[取消] 键，或是按 CANCEL 按钮。
在操作选项中设置了[进行数字放大]的情况下，摄像机所拍摄的图像可以在 VCS 监
视器上放大显示。
在上述步骤 2）中 ，按 HOD 的 WINDOW 按钮，通常转至窗口示教。继续按第 2 次 WINDOW
按钮，则转至放大显示的窗口示教。
元件外形尺寸的长边尺寸为 2.26mm 以上时，尽管操作选项作了设定，但不能进行
放大显示。吸取角度不是 0 / 90 / 180 / 270°时，也不能进行放大显示。
6-106
第 6 章 编辑辅助功能
根据当前元件外形尺寸，放大倍率可以切换如下。
* 有 4 倍缩放
长边尺寸为 2.25～1.11mm，×2 倍显示。
长边尺寸为 1.10～0.01mm，×4 倍显示。
* 无 4 倍缩放
长边尺寸为 2.25～0.01mm，×2 倍显示。
贴片跟踪时的示教操作流程要点如下：
吸着座標
ＸＹＺｴﾃﾞｨｯﾄﾎﾞｯｸｽ
に
入力ﾌｫｰｶｽ
ＨＯＤ
デバイスキー押下
ENTER
CANCEL
ティーチング操作
[設定」ﾎﾞﾀﾝまたは
ENTERを押す
吸着データ変更
[取消]ﾎﾞﾀﾝまたは
CANCELを押す
座標確定後
图
6-5-43
贴片跟踪示教操作的流程
贴片坐标
在 XY 编辑框中
输入焦点
示教操作
按下
HOD
DEV.NAME 键
确定坐标后
按[设定]按钮或
ENTER 键
CANCEL
ENTER
按[取消]按钮或
CANCEL 键
变更贴片数据
6-107
