第 6 章 编辑辅助功能 6-5-5-4 坐标系：吸取位置 / 吸取高度 用摄像机跟踪吸取位置。 注视监视器显示的位置，如果输入坐标不正确，以 HOD 进行示教，进行修正。 也可以使用 HMS 吸取高度跟踪。 此时， 监视器逐一显示 HMS 的测量值。 若高度出入较大时， 可用坐标示教的同样方法， 对 高度的数值进行示教。 吸取位置 ( 高度 ) 跟踪的流程如下。 マシン操作メニュー 吸着位置／吸着高さ 吸着追尾 の条件設定 吸着位置（…
第 6 章 编辑辅助功能
根据当前元件外形尺寸，放大倍率可以切换如下。
* 有 4 倍缩放
长边尺寸为 2.25～1.11mm，×2 倍显示。
长边尺寸为 1.10～0.01mm，×4 倍显示。
* 无 4 倍缩放
长边尺寸为 2.25～0.01mm，×2 倍显示。
贴片跟踪时的示教操作流程要点如下：
吸着座標
ＸＹＺｴﾃﾞｨｯﾄﾎﾞｯｸｽ
に
入力ﾌｫｰｶｽ
ＨＯＤ
デバイスキー押下
ENTER
CANCEL
ティーチング操作
[設定」ﾎﾞﾀﾝまたは
ENTERを押す
吸着データ変更
[取消]ﾎﾞﾀﾝまたは
CANCELを押す
座標確定後
图
6-5-43
贴片跟踪示教操作的流程
贴片坐标
在 XY 编辑框中
输入焦点
示教操作
按下
HOD
DEV.NAME 键
确定坐标后
按[设定]按钮或
ENTER 键
CANCEL
ENTER
按[取消]按钮或
CANCEL 键
变更贴片数据
6-107
第 6 章 编辑辅助功能
6-5-5-4 坐标系：吸取位置 / 吸取高度
用摄像机跟踪吸取位置。
注视监视器显示的位置，如果输入坐标不正确，以 HOD 进行示教，进行修正。
也可以使用 HMS 吸取高度跟踪。
此时，监视器逐一显示 HMS 的测量值。若高度出入较大时，可用坐标示教的同样方法，对
高度的数值进行示教。
吸取位置(高度)跟踪的流程如下。
マシン操作メニュー
吸着位置／吸着高さ
吸着追尾
の条件設定
吸着位置（高さ）追
尾の実行
モニターにて座標
/HMS検出値を目視
ＨＯＤによるティー
チング
各座標の修正を反映
各座標の修正
選択
各吸着ﾃﾞｰﾀ座標へ移動
実行
图
6-5-44
跟踪吸取位置
(
高度
)
的流程
(1) 设定条件
要进行吸取坐标跟踪时，从程序编辑的菜单栏选择[机器操作] → [确认] → [坐标]
→ [吸取跟踪] 。
机器操作菜单
吸取位置/吸取高度
设置跟踪吸取
的条件
执行跟踪
吸取位置(高度
)
选择
执行
移动到各吸取数据坐标
反映各坐标的修正状况
注视监视器坐标/HMS
的测量值
用 HOD 示教
修正各项坐标
6-108
第 6 章 编辑辅助功能

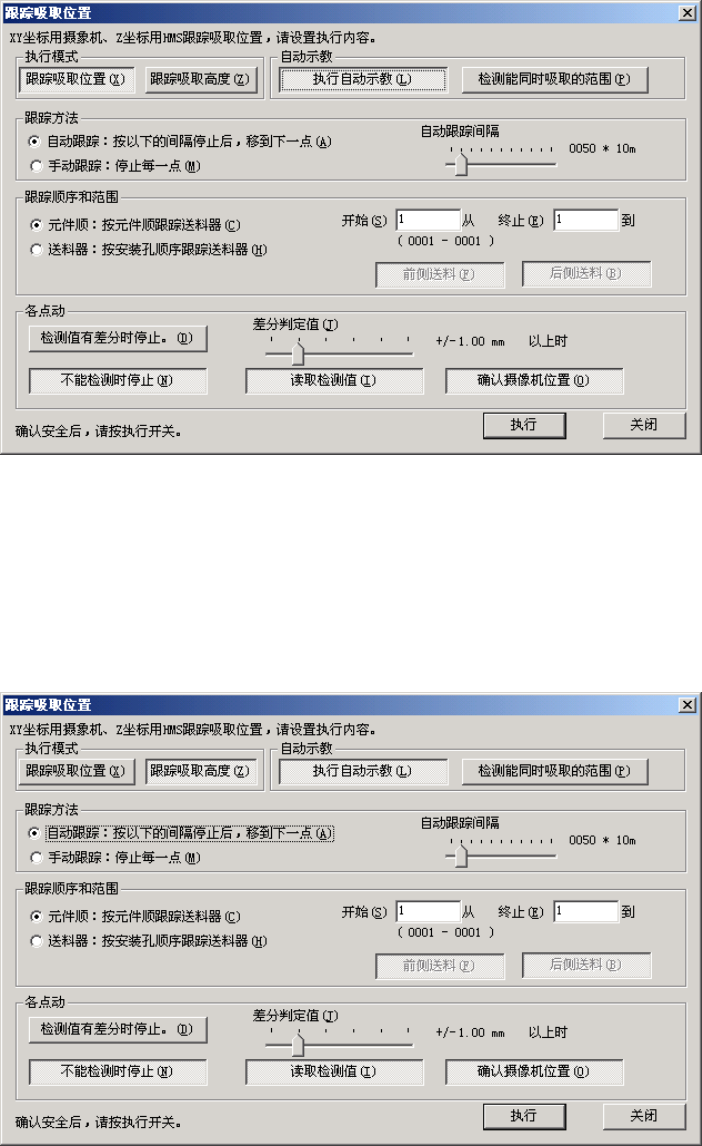

显示下列执行条件对话框。
图
6-5-45
跟踪吸取位置（或跟踪吸取高度位置
HMS
）对话框
要跟踪吸取高度时，从编辑程序的菜单选择 [机器操作] → [确认] → [坐标] → [高度跟
踪]。
显示下列对话框，请设置执行条件。
图
6-5-46
跟踪吸取高度对话框
6-109
