第 6 章 编辑辅助功能
(3) 跟踪吸取位置/ 吸取高度跟踪执行中

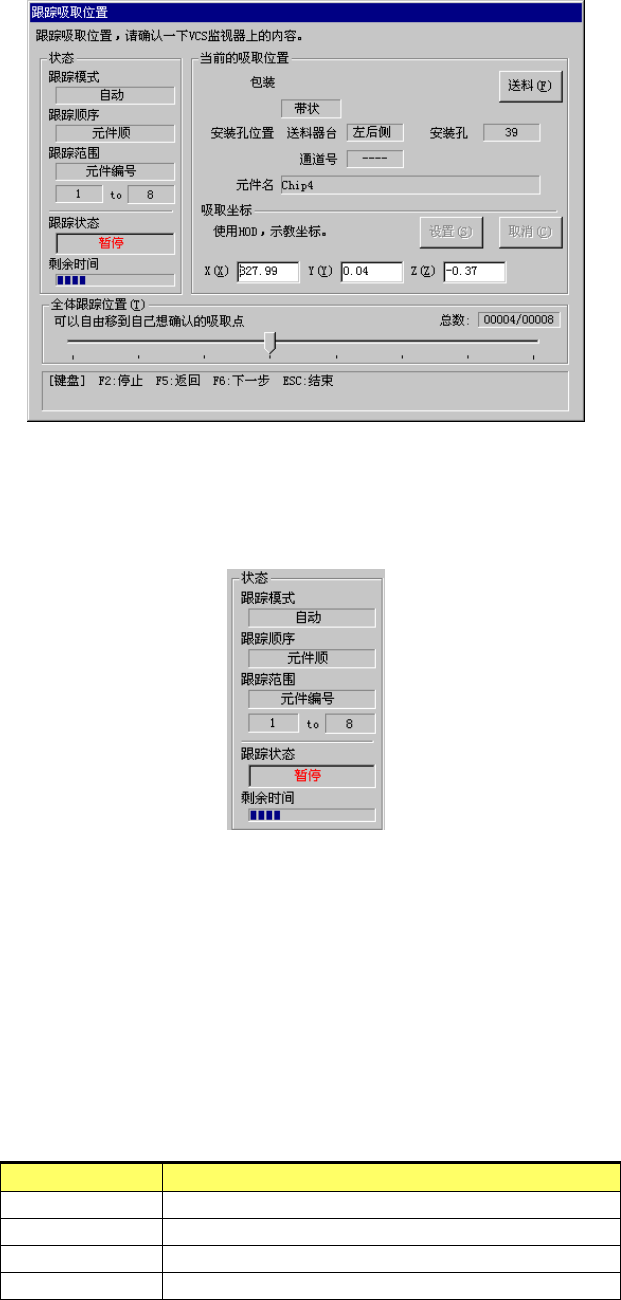

确定后，在跟踪各吸取位置(高度)时，显示以下对话框。
图
6-5-51
跟踪吸取位置中对话框
1) 状态
①跟踪模式
图
6-5-52
状态
显示所设定的跟踪模式([手动]或[自动])。
②跟踪顺序
显示所设定的跟踪顺序([送料器顺序]或[元件顺序])。
③跟踪范围
显示跟踪范围，元件的起始、结束号码，使用哪一个送料器台架。
④跟踪状态：显示跟踪中的如下各项状态：
表
6-5-14
吸取位置
/
吸取高度跟踪状态
显示
状态
运行中 表示轴在移动中
暂停 表示自动跟踪处于暂停中
停止 表示手动或者有意停止跟踪时
轴退避中 表示轴正在向安全位置移动
[示教] F3 自动示教
6-112
第 6 章 编辑辅助功能
⑤剩余时间
自动跟踪时,进展条上显示暂停剩余的时间。

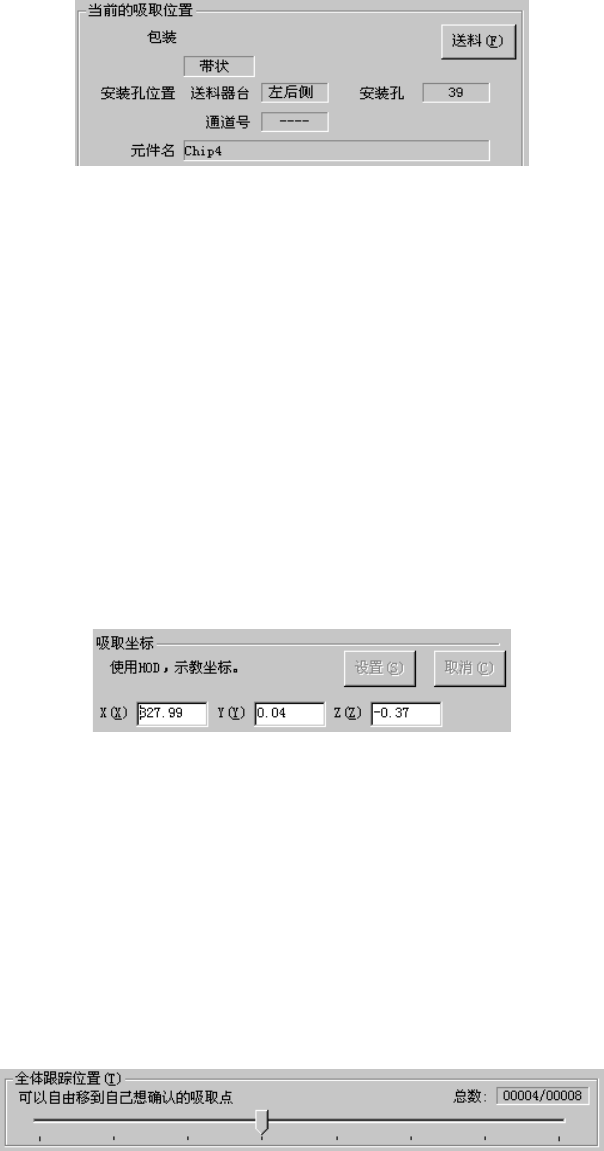

2) 当前的吸取位置
图
6-5-53
当前的吸取位置
[当前贴片位置]，显示以下各项内容。
①包装
跟踪中的元件的包装方式。
②安装孔位置
跟踪中的元件安装孔的位置。
管状送料器时，也显示通道号码。
③元件名
跟踪中的元件名。
④[送料]按钮
由安装孔位置上显示的送料器供料。
3) 吸取坐标
吸取坐标是指跟踪中的吸取坐标。坐标值可以手动输入或示教进行修改。
图
6-5-54
吸取坐标
4）[设置]/[取消]按钮
手动输入、或示教修改的坐标值为有效值。
按下[设置]键时，保存在吸取数据里。
不保存修改的值时，请按[取消]。
5) 全体跟踪位置
随着跟踪位置的移动，滑标向前移动。
停止跟踪时，可自由移动滑标，使之进退。
图
6-5-55
全体跟踪位置
6-113
第 6 章 编辑辅助功能

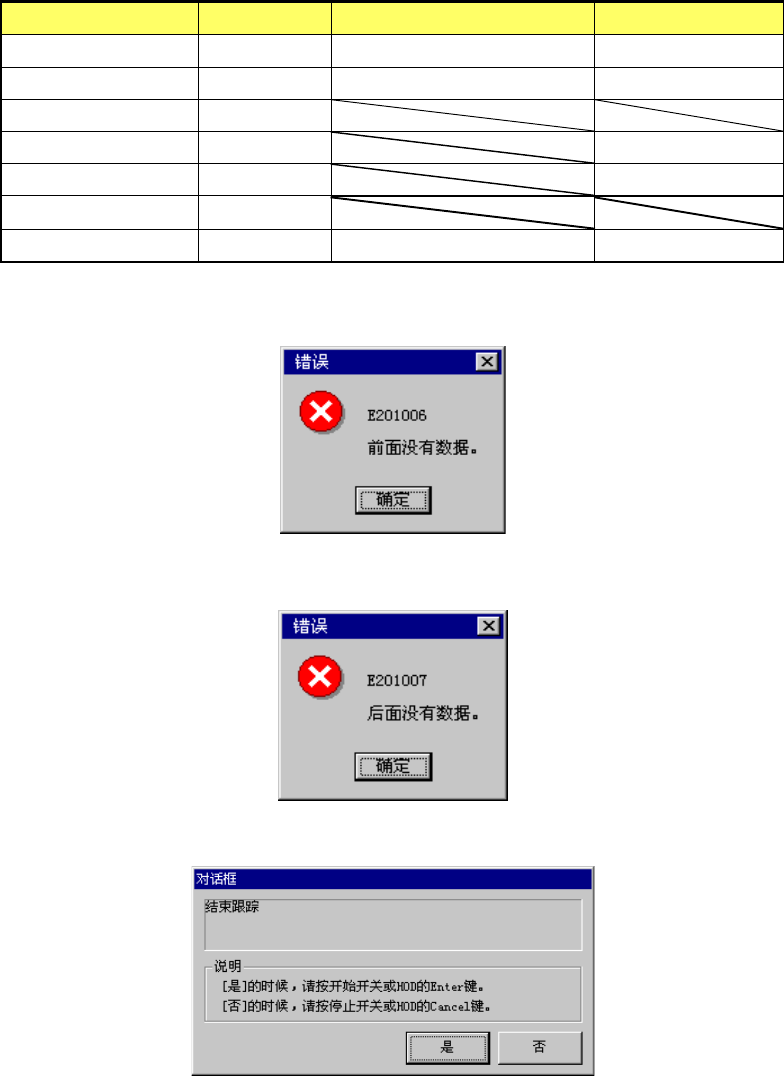

(4) 跟踪中的操作
可用下列键/开关控制跟踪运行。
表
6-5-15
吸取位置
/
高度跟踪的键
/
开关操作
操作
键盘
操作面板
HOD
跟踪开始 F1 <START>开关 ENTER
跟踪停止 F2 <STOP>开关 PAUSE
自动示教 F3
向上一个点移动 F5 PREVIOUS
向下一个点移动 F6 NEXT
检查数据 F9
结束 停止中 ESC 停止中<STOP>开关 停止中 PAUSE
退回上一个跟踪点，若无数据时，会出现下列对话框。
向下一个跟踪点移动，若无数据时，会出现下列对话框。
结束上述操作后，会显示下列对话框。
6-114
