第 6 章 编辑辅助功能
(4) 跟踪中的操作
可用下列键/开关控制跟踪运行。
表
6-5-15
吸取位置
/
高度跟踪的键
/
开关操作
操作
键盘
操作面板
HOD
跟踪开始 F1 <START>开关 ENTER
跟踪停止 F2 <STOP>开关 PAUSE
自动示教 F3
向上一个点移动 F5 PREVIOUS
向下一个点移动 F6 NEXT
检查数据 F9
结束 停止中 ESC 停止中<STOP>开关 停止中 PAUSE
退回上一个跟踪点，若无数据时，会出现下列对话框。
向下一个跟踪点移动，若无数据时，会出现下列对话框。
结束上述操作后，会显示下列对话框。
6-114
第 6 章 编辑辅助功能
(5) 监视器显示
①吸取坐标跟踪
在执行中，监视器上输出每一吸取点的下列信息。
不同尺寸的元件中心和四角，在监视器上显示的状况不同。
前面送料器上的大型元件的四角往往显示在无法移动的坐标上，因此多种情况下不显示。
(前面的送料器)
元件尺寸
元件的四角
元件的中心
短边为 4.5 mm 以
下的元件
在监视器的窗口框上显示。
设定角度后的吸取点通过窗口框的
自身旋转来显示。
即交叉线的中心。
上述元件以外的元
件(大型元件)
显示[CENTER]移动到中心。
(后面的送料器)
元件尺寸
元件的四角
元件的中心
短边为 4.5 mm 以
下的元件
在监视器窗口框上显示。
设定角度后的吸取点通过窗口框的
自身旋转来显示。
在线的交叉中心。
上述元件以外的元
件(大型元件)
分别依次按“[TOP-L]、［TOP-R］、
[BTM-L]、[BTM-R]顺序移动到四角坐
标上。
设定了角度的吸取点四角可移动到
旋转后的坐标上。
四角移动后最后
显示 [CENTER]，移动到中心。

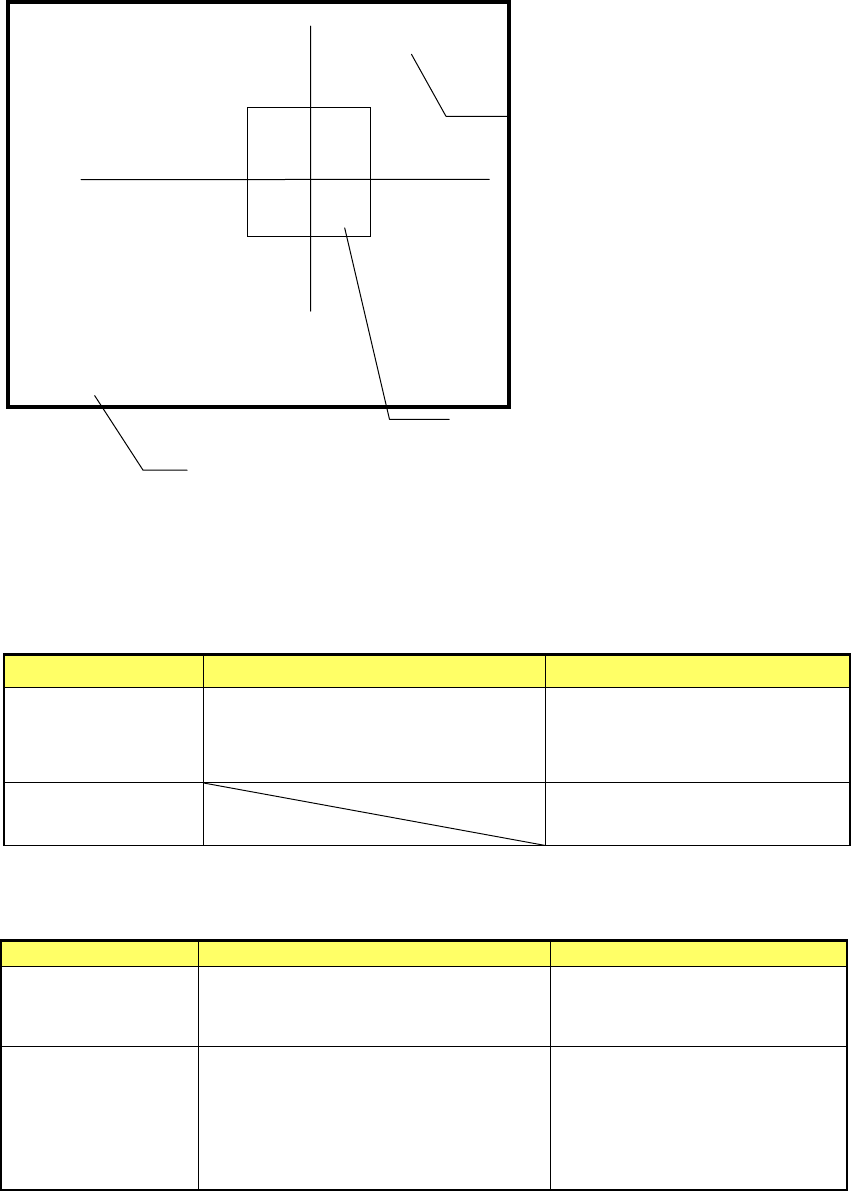

------- PICK ＸＹ TRACE -------
［CENTER］
Device:包装方式
Fdr No:送料器号码
Compo :元件名称
Angle :供应角度
Pos X:坐标 Y:坐标
[CENTER]
显示元件中心。
[TOP
-L]、［ TOP-R］、 [BTM-L]、[BTM-
R]
显示元件的四角：
分别显示上左、上右、下左、下右。
显示返回原点后、以该点为基点的坐标值。
显示元件的中心，元件的四角
6-115
第 6 章 编辑辅助功能
②吸取高度跟踪
在执行中，监视器上输出每一吸取点的下列信息。
根据元件尺寸，HMS 测量位置如下。
元件尺寸
元件的高度测量位置
整个元件 元件中心
(6) 跟踪中的坐标示教
跟踪坐标值与实际坐标值不同时，可用 HOD 示教吸取坐标。
步骤 1)把光标移动到 X、Y 或 Z 坐标。
步骤 2)按下 HOD 的 DEV.NAME 按钮，示教坐标，按下 ENTER 确定。
图
6-5-56
坐标示教对话框
步骤 3)要使示教的坐标值有效时，按下[设定]按钮，或再按 ENTER 键。
要恢复原坐标时，按下[取消]按钮或是 CANCEL 键。
------- PICK Z TRACE -------
Device:包装方式
Fdr No:送料器号码
Compo :元件名称
Angle :供应角度
Z : <数据值>
Hms : <检测出的值>
Pos X:坐标 Y:坐标
显示返回原点后、以该点为基点的坐标值。
在元件的中心停止后，显示吸取数据
的高度值与
HMS 检出的高度值。
当
HMS 不能检验出时，显示为
< ***** >
。
