第 6 章 编辑辅助功能 在操作选项中设置了 [ 进行数字放大 ] 时，摄像机所拍摄的图像可以在 VCS 监视器上放大显示。 在上述步骤 2 ） 中 ，按 HOD 的 WINDOW 按钮， 通常转至进行窗口示教。 继续按第 2 次 W INDOW 按钮， 则会转至放大显示的窗口示教。 元件外形尺寸的长边尺寸为 2. 26 mm 以上时，在操作选项作了设定后，也不能进行放大显示。吸 取角度不是 0 / 90 / 180 / 27 0 °时…
第 6 章 编辑辅助功能
②吸取高度跟踪
在执行中，监视器上输出每一吸取点的下列信息。
根据元件尺寸，HMS 测量位置如下。
元件尺寸
元件的高度测量位置
整个元件 元件中心
(6) 跟踪中的坐标示教
跟踪坐标值与实际坐标值不同时，可用 HOD 示教吸取坐标。
步骤 1)把光标移动到 X、Y 或 Z 坐标。
步骤 2)按下 HOD 的 DEV.NAME 按钮，示教坐标，按下 ENTER 确定。

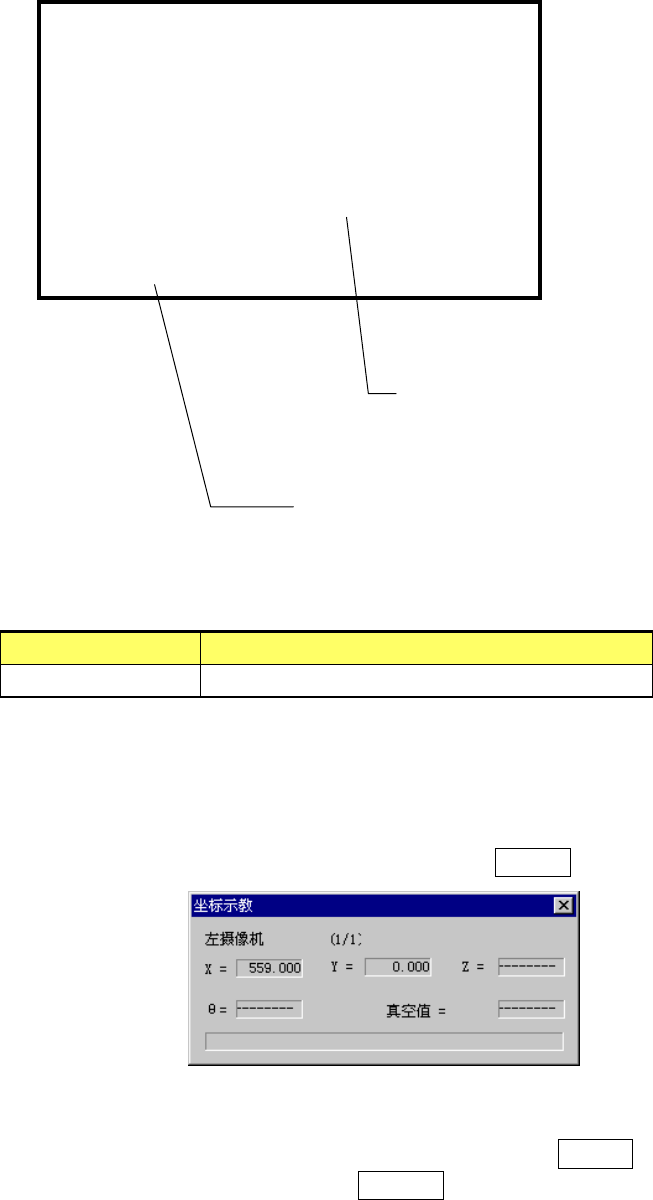

图
6-5-56
坐标示教对话框
步骤 3)要使示教的坐标值有效时，按下[设定]按钮，或再按 ENTER 键。
要恢复原坐标时，按下[取消]按钮或是 CANCEL 键。
------- PICK Z TRACE -------
Device:包装方式
Fdr No:送料器号码
Compo :元件名称
Angle :供应角度
Z : <数据值>
Hms : <检测出的值>
Pos X:坐标 Y:坐标
显示返回原点后、以该点为基点的坐标值。
在元件的中心停止后，显示吸取数据
的高度值与
HMS 检出的高度值。
当
HMS 不能检验出时，显示为
< ***** >
。
6-116
第 6 章 编辑辅助功能
在操作选项中设置了[进行数字放大]时，摄像机所拍摄的图像可以在 VCS 监视器上放大显示。
在上述步骤 2）中 ，按 HOD 的 WINDOW 按钮，通常转至进行窗口示教。继续按第 2 次 WINDOW 按钮，
则会转至放大显示的窗口示教。
元件外形尺寸的长边尺寸为 2.26mm 以上时，在操作选项作了设定后，也不能进行放大显示。吸
取角度不是 0 / 90 / 180 / 270°时，也不能放大显示。
根据元件的外形尺寸，放大倍率可切换如下。
* 有 4 倍缩放
长边尺寸为 2.25～1.11mm，×2 倍显示。
长边尺寸为 1.10～0.01mm，×4 倍显示。
* 无 4 倍缩放
长边尺寸为 2.25～0.01mm，×2 倍显示。
6-117
第 6 章 编辑辅助功能
跟踪吸取坐标的示教操作流程，概括如下。
吸着座標
ＸＹＺｴﾃﾞｨｯﾄﾎﾞｯｸｽ
に入力ﾌｫｰｶｽ
ＨＯＤ
デバイスキー押下
ENTER
CANCEL
ティーチング操作
[設定」ﾎﾞﾀﾝまたは
ENTERを押す
吸着データ変更
[取消]ﾎﾞﾀﾝまたは
CANCELを押す
座標確定後
图
6-5-57
跟踪吸取示教操作的流程
(7) 吸取高度跟踪时在各点的运行状况
把吸取高度跟踪的条件设定为[与测量数值有差分时停止]时，与检测值有差距时，会显示
下列对话框。
自动跟踪时会停止，请确认吸取数据的高度值。
图
6-5-58
吸取高度跟踪：差距通知对话框
把吸取高度跟踪的条件设定为[不能检测时停止]，当 HMS 不能测量时，会显示如下对话
框。
自动跟踪时会停止，请确认吸取数据的高度值。
图
6-5-59
吸取高度跟踪：
HMS
不能进行测量时的对话
吸取坐标
焦点在 XYZ 的
编辑框里
操作示教
HOD
按下设备键
坐标确定后
变更吸取数据
按[设定]按钮或
ENTER 键
按[取消]按钮或
CANCEL 键
6-118
