第 6 章 编辑辅助功能

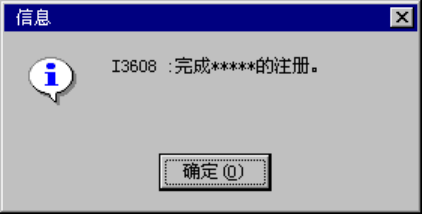

③ 注册完成通知
已在设置环境项目里把“完成数据库[注册]后要通知”设置为 [执行]时，数据库注册完
成后，会弹出下列信息。
图
6-6-3
数据库注册完成通知
◆ 在设置环境时把“完成数据库[注册]后要通知”设置为 [不执行]时，数据库注册完成后，
不显示上述信息。
6-125
第 6 章 编辑辅助功能
6-6-2 命令列表
从贴片数据、元件数据中选择时
在未输入元件名的状态下，选择[数据库]→[命令列表]时，会出现如下的数据选择画面。
(元件名称已输入状态下，命令名显示淡色，不能执行。)
图
6-6-4
数据选择画面
选择所要调出的元件，按［确定］按钮，或双击元件名，则出现下列确认提示。
图
6-6-5
调出确认提示
① 按［确定］后，被选择的元件数据内容将从元件库中复制至元件数据里。
6-126
第 6 章 编辑辅助功能
但若已有吸取数据时，会出现以下提示。
图
6-6-6
确认变更角度的信息
确定 修改吸取数据的角度。
取消 不修改吸取数据设定的角度。
已有同一元件名称时，不能进行复制。
贴片数据中已输入有元件名时，请从[命令列表] 调出元件数据。
从元件数据执行时，所选择的元件数据内容将被复制，元件名称不变。
② [取消] 按钮
返回到元件数据库[命令列表]画面。
6-127
