第 6 章 编辑辅助功能 (3) 贴片数据中已输入有元 件名称 时 （ CAD 变换后的数据等） 如果数据库中已注册有「贴片数据」的元件名称，则可将数据库的元件数据统一注册到 程序里 。（ 重新查找 ※ 功能） 请单击「数据库」 / 「重新查找 」。 图 6-7-1-6 重新查找 ※ 重新查找 ： 核对数据库与贴片数据中的元件名称，如果存在相同的元件名称，则从数据库中 调出元件数据，注册到生产程序的元件数据里 。 执行一次 “ 重新查找…
第 6 章 编辑辅助功能

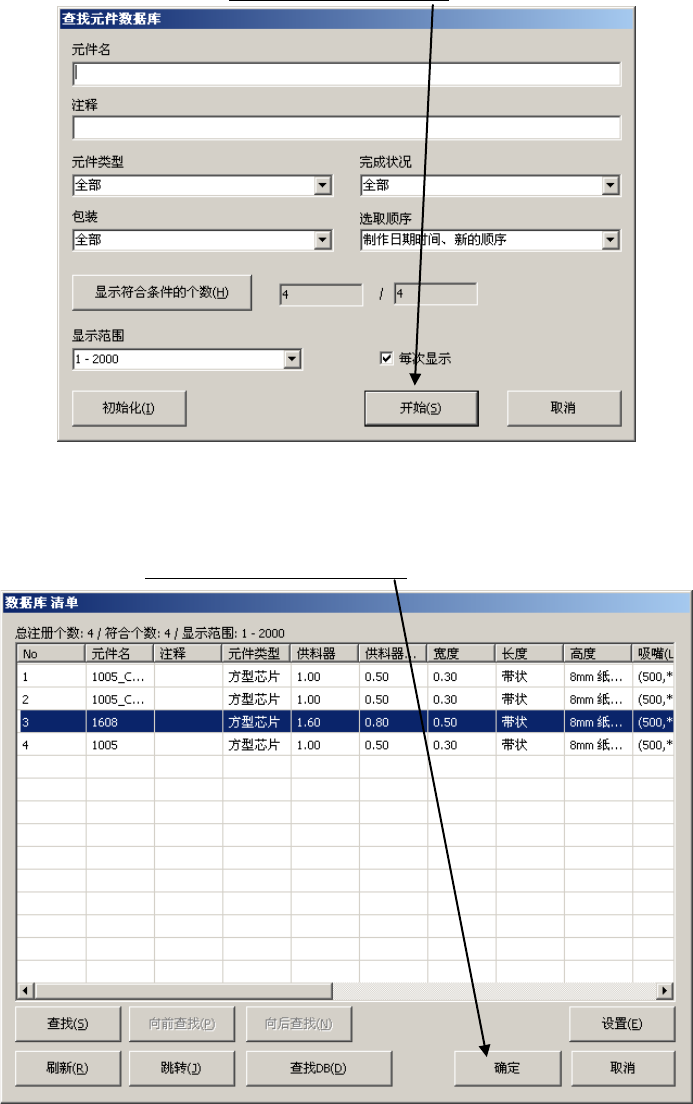

③显示元件数据库的查找画面。指定条件后，请单击「开始」。
图
6-7-1-4
查找元件数据库
④显示数据库的列表。选择元件名称后，请单击「确定」。
图
6-7-1-5
数据库列表
6-131
第 6 章 编辑辅助功能
(3)
贴片数据中已输入有元件名称时
（CAD 变换后的数据等）
如果数据库中已注册有「贴片数据」的元件名称，则可将数据库的元件数据统一注册到
程序里。（ 重新查找
※
功能）

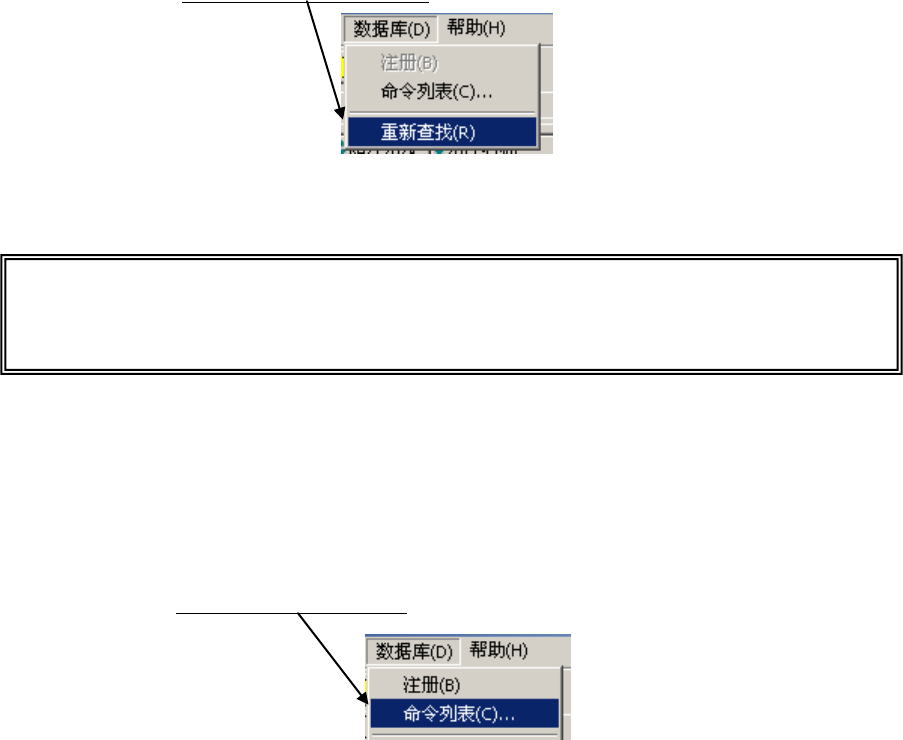

请单击「数据库」/「重新查找」。
图
6-7-1-6
重新查找
※
重新查找
： 核对数据库与贴片数据中的元件名称，如果存在相同的元件名称，则从数据库中
调出元件数据，注册到生产程序的元件数据里。执行一次“重新查找”后，贴片数
据里的元件名称全部都会进行核对、注册（覆盖）。
(4)
不变更元件名称，仅变更元件数据的内容
在「元件数据」中执行“命令列表”后，仅变更元件数据的内容。
＜
步骤
＞
①进入「元件数据」制作画面。
②请从元件列表中选择要变更的元件名称。
③请单击「数据库」/「命令列表」。
图
6-7-1-7
元件数据中的命令列表
④ 请从数据库的元件列表中，选择要注册的元件数据的元件名称，单击「确定」。
6-132
第 6 章 编辑辅助功能
6-7-2 元件数据的注册(IS 元件数据库)
从「编辑程序」中逐一注册生产程序文件的元件数据。
<
步骤
>
①打开「编辑程序」的「元件数据」。
②选择要注册的元件（从列表画面单击元件所在的行）后，请单击「数据库」/「注册」。
图
6-7-2-1
元件数据的注册
③显示如下画面。按[确定]进行注册。
图
6-7-2-2
注册询问提示信息
如果已注册了相同的元件名称，则显示以下对话框。如果要对元件数据进行覆盖，请单击
[确定]，如果不想覆盖，则按[取消]。
图
6-7-2-3
已注册了相同元件名称时
如果显示如下的警告提示信息，表明数据库的元件数据已建立了关联。详情请参见 IS 的
使用说明书。
图
6-7-2-4
警告提示信息（带有关联的元件数据注册时）
6-133
