第7章 生产准备
7-3 传送部的构成
7-3-1 外形基准
1) 传入基板，IN 传感器①检测出基板后，传送马达⑮驱动驱动轴⑩，使传送带开始传送。同时
打开停止挡块⑪。
2) 基板到达停止挡块⑪时，被 STOP 传感器④检测出来后，支撑台⑬上升，由 Y 钳夹马达夹住
基板外形，基板被安装在支撑台⑬的支撑销 ⑯固定
住。
3) 固定后，与上述同，传入下一个基板，在等待传感器③位置上待命。
4) 基板生产结束后释放基板，开始传出。
5) 上一个基板从 C-OUT 传感器⑤通过后，停止挡块⑪再打开，夹下一个基板。
7-3-2 销基准
传入动作和外形基准相同，但由安装在支撑台⑬上的定心销⑫、支撑销⑯来固定。传出动作也
和外形基准相同。

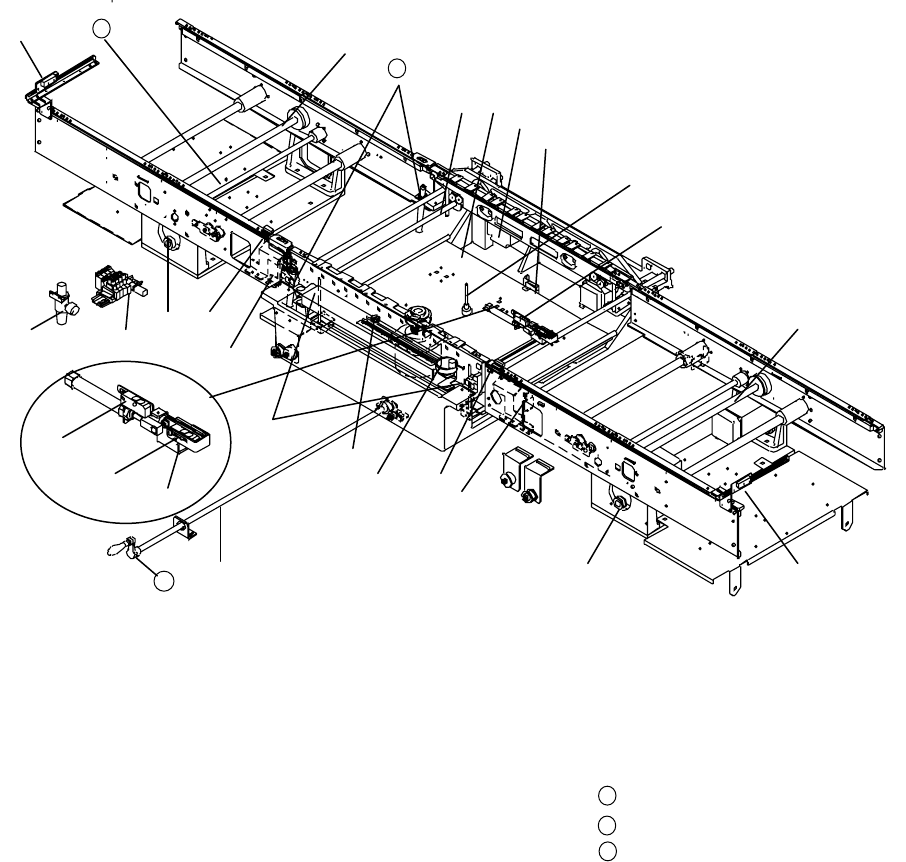

图
7-3-1
基板传送
① IN 传感器 ⑨ 传送电磁阀 ⑰ 减压阀
② OUT 传感器 ⑩ 驱动轴 ⑱ 调整柄
③ WAIT 传感器 ⑪ 停止挡块 ⑲ 调整停止挡块
④ STOP 传感器 ⑫ 定心销 ⑳ 杆轴
⑤ C-OUT 传感器 ⑬ 支撑台 手摇把
⑥ C-OUT2 传感器 ⑭ CENTER 马达 基板察觉挡销
⑦ 支撑台原点传感器 ⑮ IN/OUT 马达 PWB 检查传感器
⑧ 支撑销检测传感器 ⑯ 支撑销
⑦
⑯
⑩
⑨
②
⑧
⑤
⑥
⑰
⑱
21
①
③
④
⑪
⑪
⑫
⑬
⑭
⑲
⑳
⑧
⑩
⑩
⑬
⑮
⑮
21
22
22
23
23
7-2
第7章 生产准备
7-4 调整传送轨道宽度
7-4-1 手动调整（标准）时
本装置若未安装自动宽度调整（AWC，选购项），可打开生产程序文件进行中心传送带（Center
Buffer，“中心缓冲”、或“中心传送带”，下同）宽度的自动调整（但只限于中心传送带）。
现就如何操作 HOD 调整中心传送带宽度，以及如何调整传入传送带、传出传送带问题，说明如下。
7-4-1-1 步骤 1 中心传送带
使用 HOD 调整中心传送带的方法，可按照第 10 章手动控制的说明进行操作，现在，对下图的 [生
产]→[生产支援]→[简易准备]调整方法，进行说明。
1. 启动[生产]。
2. 从菜单中选择[生产支援]→[简易准备]。
图
7-4-1
选择[简易准备]
3. 中心传送带的传送基准轨道宽度与传入、传出传送带的宽度不一致时，从简易准备画面
中选 [传送]→[个别控制] 。
图
7-4-2
选择个别控制
在[传送] 选项
卡 中选择[ 个
别控制] 按钮
7-3
第7章 生产准备
4. 选择[个别控制]后，显示下图[个别控制传送]画面。
图
7-4-3
个别控制传送画面
7-4
