第 1 章 设备概要 1-7 电子元件的贴装 1-7-1 电子元件尺寸 1-7-1-1 适用尺寸 表 1-6 电子元件适用尺寸 ( 单位 mm) 项目 规格 长× 宽 (□ 10mm 以上仅使用 2 个贴片头吸取) 注 1 注 4 注 5 最小 0. 4× 0. 2 (注 3 ) 最大 □ 33.5 (长度: 33.5 ) 元件高度 0.08 ( 0402 时)~ 6.0 (注 7 ) 引脚间距 0.65 以上 球间距 1.0 ~ 1.…

100%1 / 819
1 设备概要
1-6 电器规格
1-6-1 控制方式
单元
操作部位
控制
贴装头部
Z 轴(上下移动轴)
伺服马达
θ轴(旋转轴)
贴装头
定位部分
XL 轴、XR
YB
Y 台部 Y-TBL
基板传送
定位部分
基板定位部分基板传入传出 马达控制
装载传送带基板传入传出 马达开关控制
卸载传送带基板传入传出 马达开关控制
基板支撑 马达控制
基板停止挡块 开关控制
基板外形基准定位 马达控制
电动基板宽度调整 马达控制
基板宽度自动调整(选购项) 马达控制
ATC 吸嘴装卸 开关控制
元件供应部分
送料器驱动 开关控制
统一交换台车固定 开关控制
1-6-2 显示器
液晶显示器 12.1 英寸(SVGA 模式液晶显示板)
HOD 用显示器 5 英寸黑白
1-6-3 记忆方式
生产程序可以保存在闪存盘、软盘中。另外,也可向 HLC 上传、或从 HLC 下载。
生产管理信息可以保存在闪存盘中。可以上传到 HLC
机器固有的参数/数据/设定值保存在闪存中。
并可以使用 CD-ROM 进行系统的升级。
1-6-4 电源
电压 三相 AC 200V220V240V380V400V415V
(可以用变压器抽头调节切换。出厂时设定适合销售目的地的电压)
频率 50/60Hz
电压变动允许值 ±10%
最大额定视在功率 12kVA
一次侧(初级)电源线径 8mm
2
以上
保护接地导线线径 8mm
2
以上
1-6-5 UPS (选购项)
配备 UPS
Uninterruptible Power Supplies,连续供电装置),突然停电时,可进行以下操作。
保存生产管理信息备份和保护继续生产信息,退出制作中的程序后进行关机处理。
电源恢复后,可以继续生产,恢复制作中的程序,继续处理生产管理信息。
1-23
1 设备概要
1-7 电子元件的贴装
1-7-1 电子元件尺寸
1-7-1-1 适用尺寸
1-6
电子元件适用尺寸 (单位 mm)
项目
规格
长×
(□10mm 以上仅使用 2
个贴片头吸取)
1 4 5
最小 0.0.2(注 3
最大 33.5(长度:33.5
元件高度 0.080402 时)~6.0 (注 7
引脚间距 0.65 以上
球间距 1.01.27
1:□10mm 在软件中按对角线 15mm(□10.6mm)来处理。
2:不对引脚及球进行识别。
3但,贴装 0402 元件时,不能同时吸取 0402 元件。
0402 元件与其他同时吸取时,只能以 0402 元件的贴片头为基准,其他吸取贴片头在
同时吸取的范围内时才能吸取。
4最大尺寸,吸取时的吸取 XY 误差在±1mm 以下,角度误差在±3°以下
如果用 LNC60 贴片头贴装超过10mm 的元件,则仅可使用 3 片头进行吸取
5 显示以下各吸嘴的识别元件尺寸。
吸嘴# 同时测量
间隙 使用元件尺寸
1
0.4 × 0.2mm
10.0mm
(直径 15.0mm 以内)
2.15mm 20.0mm (注 6
2
3
2.81mm 33.5mm
4
5
2.15mm 20.0mm (注 6
6

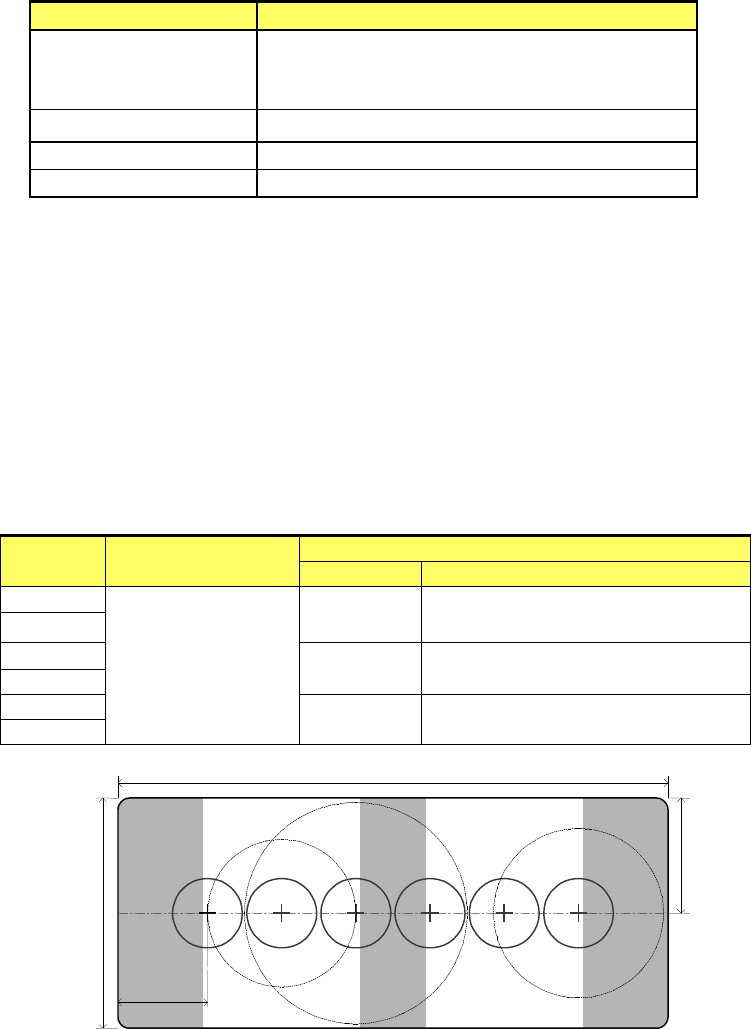

1-7-1
吸嘴识别元件尺寸
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
1-24
1 设备概要
6即使超过20mm,也可适用于 26.5×11(严格而言可适用于长边小于 26.5mm
短边小于 20mm 且对角小于 30.7mm 的元件)
7
由于元件尺寸不同,最小元件的高度不一。要设置准确,取决于窗口宽度,元件
的对角宽度越小,最小元件的高度值就越小。最小元件的高度的关系,请参见下
图。
0.1
1
10 100
0.01
0.1
1
10

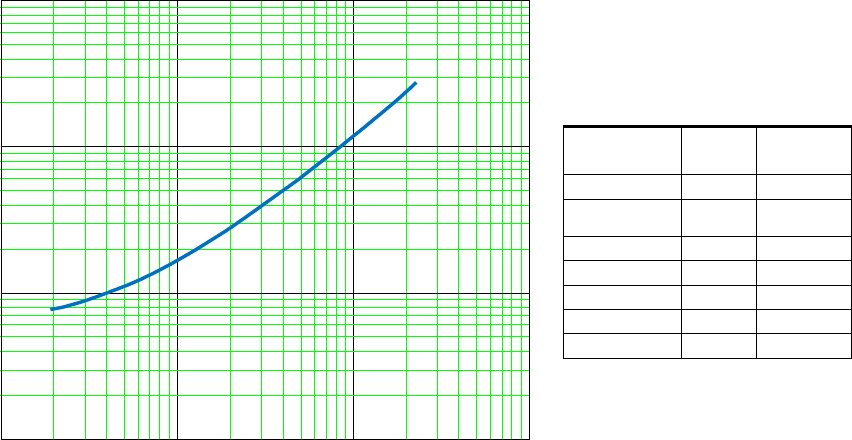

1-7-2
最小元件高度和元件尺寸宽度的关系
元件对角宽度/2 [mm]
最小元件高度 [mm]
<最小元件高度摘录>(单位:mm
元件尺寸 对角
宽度/2
最小元件
高度
0.4
×
0.2mm
0.225
0.08
0.6
×
0.3mm
0.335
0.09
1.0
×
0.5mm
0.560
0.12
1.6
×
0.8mm
0.895
0.16
2.0
×
1.2mm
1.166
0.18
5mm
3.535
0.45
10mm
7.070
0.85
1-25
