第7章 生产准备
7-4-1-2 步骤 2 传入传出传送带
1. 调整传送宽度。
在杆轴 ⑳上安装手 摇把 ，调整基板（传送）宽度（基板宽度＋0.5mm～1mm），保证基板
通行通畅。
2. 确认基板在传送轨道全区域传送通畅。
在<步骤 1. 中心传送带>显示的简易准备画面中，选择[传送]→[个别控制]。
在[传送个别控制]控制项目中选择[基板察觉挡销]，执行 [关闭]控制。
关闭基板察觉挡销 ，确认基板在传送轨道全区域可畅行无阻。
3. 调整结束后，取下手摇把 。
21
2
2
21
7-8
第7章 生产准备
7-4-2 自动调整基板（AWC，选购项）时
打开生产程序文件，在[自动调整基板宽度]画面中也可以调整。现在，对如何通过生产菜单[生
产支援]→[简易准备]→[传送]画面进行调整，说明如下。
未安装自动宽度调整（AWC，选装件）的装置，也可以在[自动调整基板宽度]画面中，对中心
传送带（只限中心传送带）的传送宽度进行调整。
调整方法.
1.
启动[生产]。
2.
从菜单选择[生产支援]→[简易准备] 。
3.
在简易准备画面中选择[传送]选项卡→[自动调整基板宽度]按钮。
4.
显示[自动调整基板宽度]对话框，按①至④步骤操作。
.

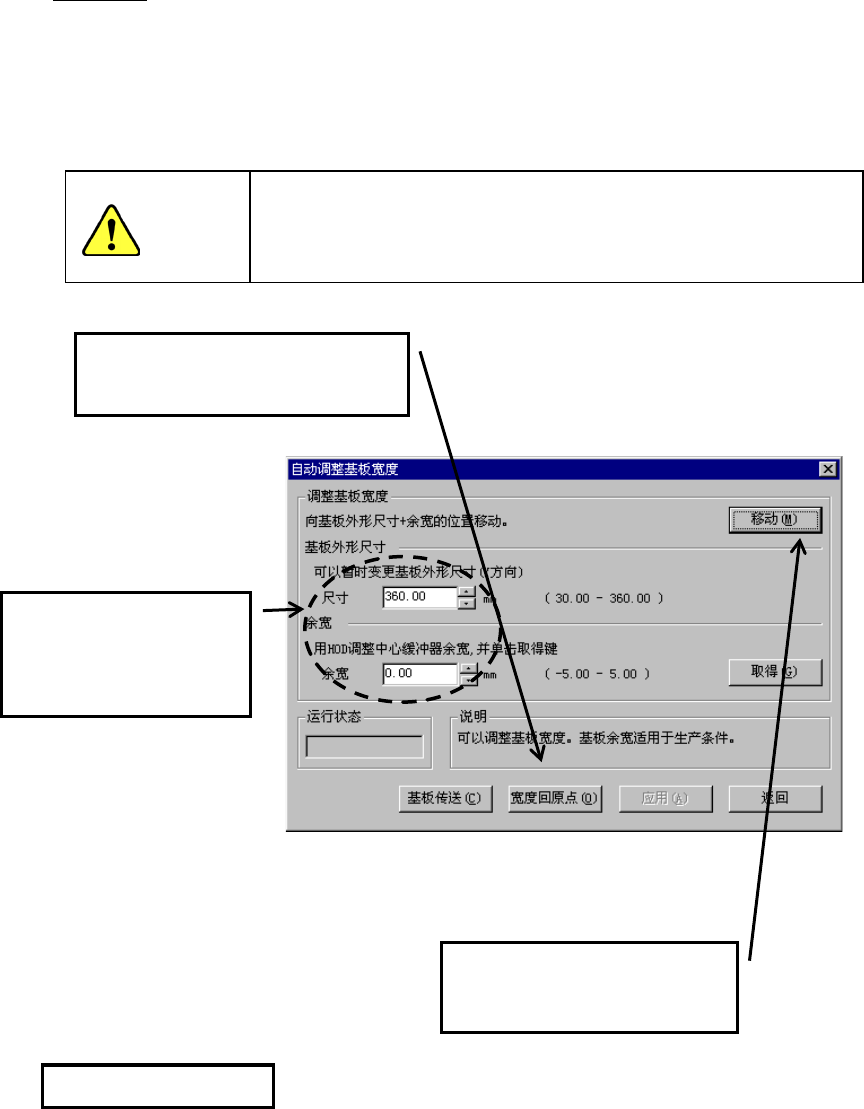

图
7-4-10
自动调整基板宽度（AWC，选购件）
④ 请确认传送畅通。
按下列说明单击[宽度回原点]或[移动]按钮后，装置会开始运行。
切勿把手伸入装置内部，脸和头也不要靠近。单击前，要确认传
送动作部分没有阻碍物体。
①单击[宽度回原点]，使传送宽
度返回原点。
②输入[尺寸]，[余宽]。
(余宽大约在
＋0.5mm 到 1mm 之间。)
③单击[移动]，调整宽度。
马达运转，调整宽度。
注意
7-9
第7章 生产准备
7-5 调整固定位置
7-5-1 外形基准调整法
外形基准调准法，是从外侧钳夹（Y 方向）固定基板的方法。
与销基准（详见后述）的基板固定方式不同，外形基准法不受基板有无基准针孔、基准针孔径的
影响，均可固定基板。
本节着重讲解如何在生产画面进行“外形基准”的基板固定与调整的操作方法。（『第 10 章 手
动控制』讲述其他操作方法，可供参考）
<步骤>
1.
启动生产。
2.
从菜单选择[生产支援]→[简易准备]。
3.
在简易准备画面中选择[传送]→[个别控制]。
* 操作画面参见前述的『7-4 传送轨道宽度的调整』。
4.
降下定心销⑫。
定心销⑫（基准针和从动针）固定在支撑台⑬上。在这个状态下支撑台⑬上升后，销会撞在基
板上。因此，使用外形基准时，要设置降下销，避免定心销撞在基板上。
<设置方法>
●
降下
定心销⑫时： ⇒向箭 头方向按下
A
。
●
上升
定心销⑫时： ⇒向箭 头方向按下
B
。

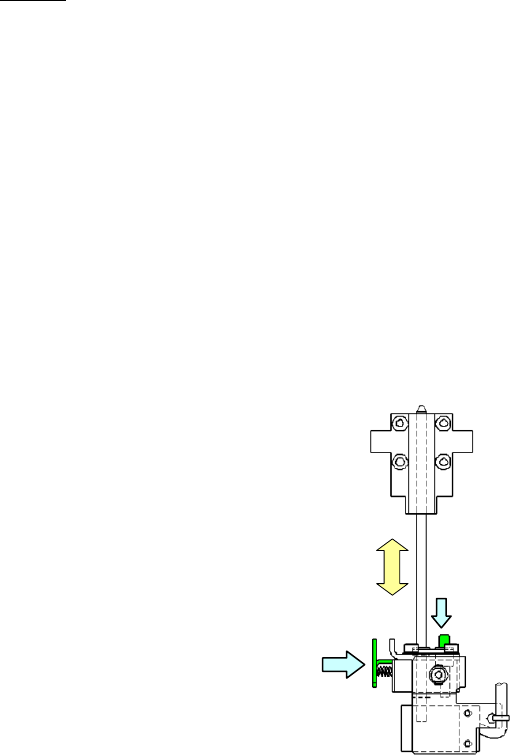

图
7-5-1
定心销
5.
放松定心销⑫（基准针／从动针）的导向块。
B
A
7-10
