第7章 生产准备
7-11
6.
对准生产基板的外形 Ｘ方向尺寸，调整挡块⑪位置。
.

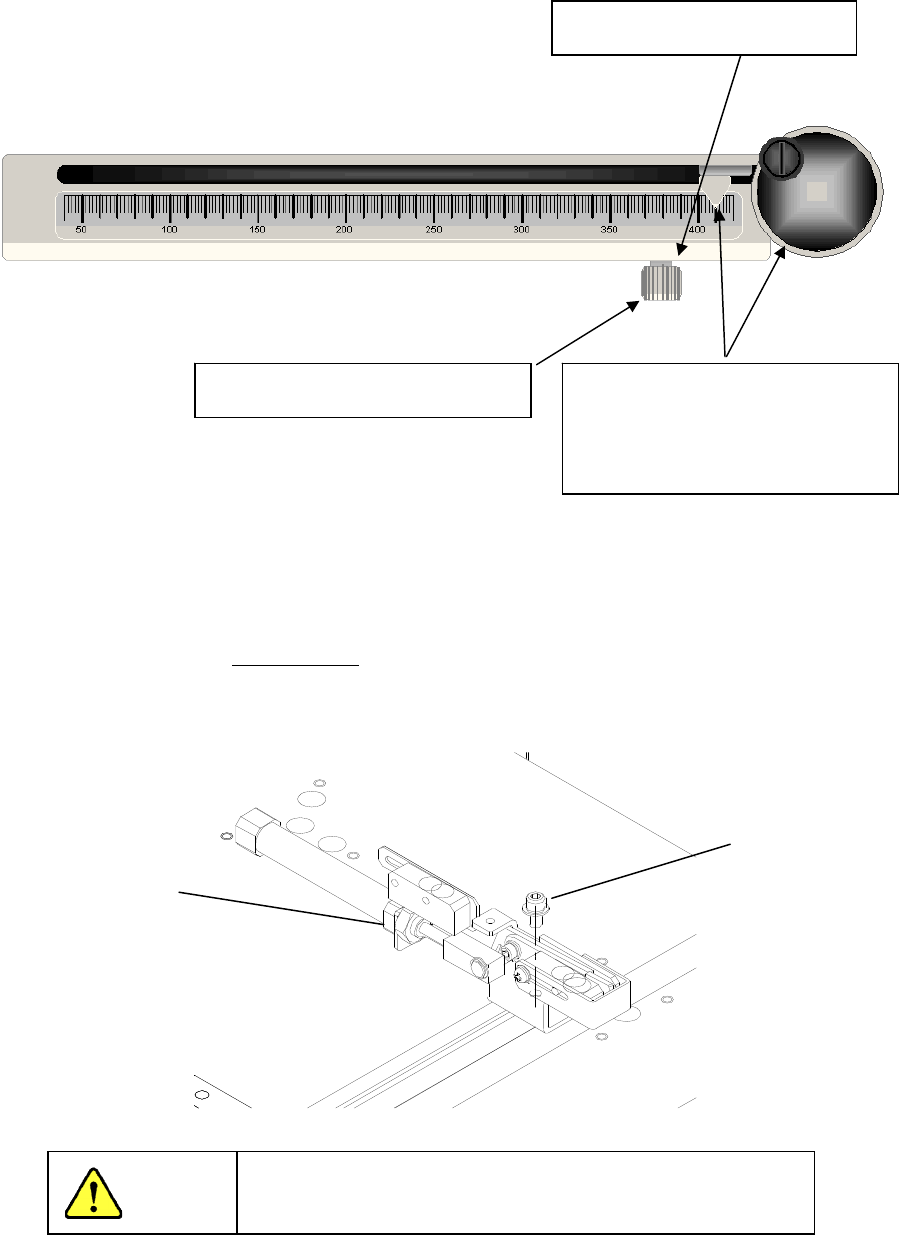

图
7-5-2 调整停止挡块位置向导
7.
把定心销⑫（基准针／从动针）导向块拧紧。
8.
[关闭]（OFF）[基板察觉挡销] 。
9. [打开](ON)[停止挡块] 。
10. 用生产基板顶住停止挡块⑪。
拧松停止挡块根部的（1 根）螺丝，用手把基板与停止挡块接触部位在 Y 方向移动稍许，
使之大体上位于生产基板 Y 向的中央，调整后把它固定好。如中央位置上有缺口等而不稳
定时，要调整到稳定位置。
为避免造成故障，请勿调整传感器的电位器。
⑲
①拧松调整停止挡块 。
② 旋转调整柄⑱进行调整，使生
产基板的外形Ｘ方向尺寸与上图
的刻度一致。
③ 拧紧调整停止挡块⑲。
⑪停止挡块
螺丝
注意
第7章 生产准备
11.
配置支撑销⑯。
根据生产基板的要求配置支撑台⑬上的支撑销⑯。对于贴片精度要求高的 QFP 等元件，需要
在元件下面配置支撑销⑯，以便提高精度。
12.
调整完成后，按下[传送个别控制] 画面的 [关闭]，退出个别控制。
13.
在简易准备画面中选择「传送」－「外形基准位置」。

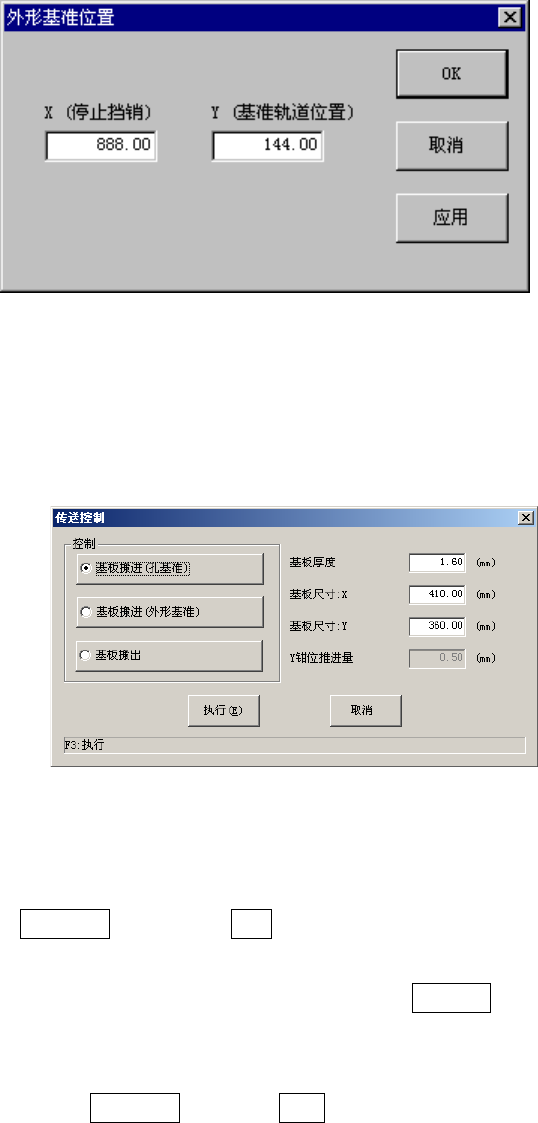

图
7-5-3
外形基准位置的设置画面
14.
设置外形基准位置。
① 选择控制菜单（图 7-5-4）的「传送控制」。执行「基板搬进（外形基准）」，把生
产基板顶住停止挡块⑪。
图
7-5-4
控制菜单的传送控制画面
② 在“外形基准的位置设置画面”上，把光标移到 “X（停止挡销）”坐标显示位置，
在按 HOD 的 CAMERA 键之后再按 F2 键，使右 OCC
镜头移动到当前设置的外形基准位
置。
③ 看着 HOD 画面，移动十字光标，对准基板端面，按下 ENTER 键，使 X
更新为确定的
坐标。
④ 再把光标移动到“外形基准的位置设置画面”的“Y（基准轨道位置）”的坐标显示位
置，先按下 HOD 的 CAMERA 键，再按 F2 键，使右 OCC
镜头移动到当前设置的外形
基准位置。
7-12
第7章 生产准备
⑤ 看着 HOD 画面，移动十字光标，对准基板端面，按下 ENTER 键，使 Y 更新为确定的
坐标。
⑥ 按下 OK 键，结束“外形基准的位置设置画面”，回到简易准备画面。
在机器设置里，也可进行本项设置。（参见第 9 章 机器设置）
外形基准位置是程序数据的基板坐标原点（基准位置）。因此，停止挡
块位置调整后必须重新设置。
机器运行时，切勿把手或头伸入装置内部。
15.
中心传送带上有基板时，请将其取出。
16.
按下简易准备画面右下的 [确定] 按钮后，显示下列询问画面。
通常选 [确定]
*1
退出简易准备画面。
*１
按[确定] 退出时，要把调整时运作的停止挡块⑪和基板察觉挡销 恢复到系统初
始化状态。
图
7-5-5
简易准备结束确认画面
22
注意
注意
7-13
