第7章 生产准备
7-5-2 销基准的调整方法（选项）
定心销⑫上有
基准针和从动针
，基板停止侧的销是基准针。
基准针和从动针的调整方法相同，基准针调整后要重新设置[机器设置]（参见『第 9 章 机器设
置』的相关说明）。
通常的基板从基板端点到基准针中心的距离 X，Y 都是 5mm。这种情况下只在 X
方向移动从动针进行调整。
<步骤>
调整步骤的
1
到
6
与前面所述外形基准的调整方法相同。只是，步骤
4
要向上设置定心销
⑫。下面，讲解销基准的调整方法 (外形基准的调整方法 1 到 6 内容从略)。
1. 把[基板察觉挡销] 关闭 。
2. 把停止挡块(S) 打开 。
3. 用生产基板顶住停止挡块⑪。
如果停止挡块没有靠近基准轨道侧，请拧松停止挡块根部的
（1 根）螺丝
，
将挡块最大限度地靠近基准轨道侧。如有缺口等而不稳定时，要调整到稳定位置。
为避免造成故障，请勿调整传感器的电位器。
4. 把基板侧的孔与定心销⑫对准。
如对不准，请再调整停止挡块。
●测量基板的孔间距离，把基准针与从动针间设置为同等距离，则容易对准。
●要移动基准针的时候，停止挡块⑪和基板之间设0.5mm的空隙。空隙过小，基
板有时不能安装平稳。
注意
⑪停止挡块
螺丝
基准轨道
7-14
第7章 生产准备
7-15
5. 进行定心销⑫的微调整，使其能稳准地进入基板孔。
一边切换[支撑台] 打开/关闭，一边进行调整。
●上升支撑台⑬后，销仍够不着基板孔时
①确认定心销⑫已上升，如下降则请升高定心销。（参见 7-5-1 的 4.）
②确认[个别控制]的[移动目标坐标]设置值是否正确。
定心销⑫的位置调整结束后，请在移动目标坐标输入“- 基板厚度”（基板厚
度为 1mm 时，设置“-1mm”）。
6. 固定定心销⑫。
7. 配置支撑销⑯。
根据生产基板的要求配置支撑台⑬上的支撑销⑯。在 QFP 等的贴片精度有较高要求的元件
下配置支撑销，可提高精度。
8. 调整完成后，按下个别控制传送画面的[关闭]，结束个别控制。
9. 在简易准备画面的[传送]选项卡页面中选择[基准针位置 从动针] 。
图7-5-6 基准针位置的设置画面
10. 设置定心销位置
⑬

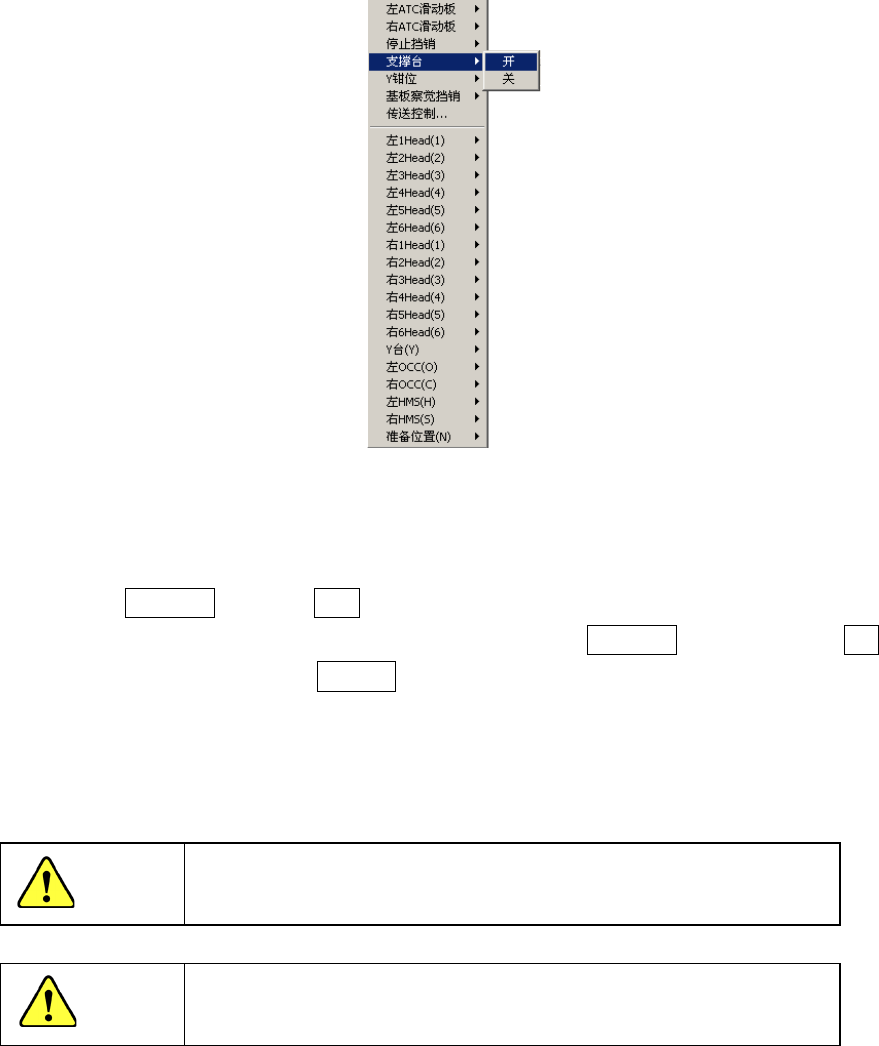

上升支撑台 。单击鼠标右键或按下[F9] 键后，显示以下弹出菜单。请点击支撑台[开] 。
第7章 生产准备
图
7-5-7
控制菜单
① 把光标移动到[基准针位置]设置画面的[基准针]坐标显示位置（XY 都可以），先按下
HOD 的 CAMERA 键，再按 F2 键，使右 OCC 镜头移动到当前设置的定心销位置。
② 看着 HOD 画面进行定心销⑫的中心位置示教。（使用 WINDOW 键或者两点示教 F2
（PT2）键）。确定后按下 ENTER 键，以更新定心销⑫的中心位置 XY 坐标。
③ 接着用同样的方法，对从动针进行示教。
④ 按下[OK]键，退出[基准针位置]设置画面，返回到简易准备画面。
在机器设置时，也可以实行本设置。
基准针的中心位置是程序数据的基板坐标原点（基准位置）。因此，调
整停止挡块位置后必须重新设置。
机器运作中绝对不要把手或头等伸入装置内部。
11. 以下部分与 『7-5-1 外形基准的调整方法』 的步骤 15.16.相同。
注意
注意
7-16
