第 7 章生产准备图 7-5-7 控制菜单 ① 把光标移动到 [ 基准针位置 ] 设置画面的 [ 基准针 ] 坐标显示位置（ XY 都可以），先按下 HOD 的 CAMERA 键，再按 F2 键，使右 OCC 镜头移动到当前设置的定心销位置。 ② 看着 HOD 画面进行定心销 ⑫ 的中心位置示教。（使用 WINDOW 键或者两点示教 F2 （ PT2 ）键）。确定后按下 ENTER 键，以更新定心销 ⑫ 的中心…

第7章生产准备

7-15

5. 进行定心销⑫的微调整，使其能稳准地进入基板孔。

一边切换[支撑台] 打开/关闭，一边进行调整。

●上升支撑台⑬后，销仍够不着基板孔时

①确认定心销⑫已上升，如下降则请升高定心销。（参见 7-5-1 的 4.）

②确认[个别控制]的[移动目标坐标]设置值是否正确。

定心销⑫的位置调整结束后，请在移动目标坐标输入“- 基板厚度”（基板厚

度为 1mm 时，设置“-1mm”）。

6. 固定定心销⑫。

7. 配置支撑销⑯。

根据生产基板的要求配置支撑台⑬上的支撑销⑯。在 QFP 等的贴片精度有较高要求的元件

下配置支撑销，可提高精度。

8. 调整完成后，按下个别控制传送画面的[关闭]，结束个别控制。

9. 在简易准备画面的[传送]选项卡页面中选择[基准针位置从动针] 。

图7-5-6 基准针位置的设置画面

10. 设置定心销位置

⑬

上升支撑台。单击鼠标右键或按下[F9] 键后，显示以下弹出菜单。请点击支撑台[开] 。

第7章生产准备

图

7-5-7

控制菜单

① 把光标移动到[基准针位置]设置画面的[基准针]坐标显示位置（XY 都可以），先按下

HOD 的 CAMERA 键，再按 F2 键，使右 OCC 镜头移动到当前设置的定心销位置。

② 看着 HOD 画面进行定心销⑫的中心位置示教。（使用 WINDOW 键或者两点示教 F2

（PT2）键）。确定后按下 ENTER 键，以更新定心销⑫的中心位置 XY 坐标。

③ 接着用同样的方法，对从动针进行示教。

④ 按下[OK]键，退出[基准针位置]设置画面，返回到简易准备画面。

在机器设置时，也可以实行本设置。

基准针的中心位置是程序数据的基板坐标原点（基准位置）。因此，调

整停止挡块位置后必须重新设置。

机器运作中绝对不要把手或头等伸入装置内部。

11. 以下部分与『7-5-1 外形基准的调整方法』的步骤 15.16.相同。

注意

7-16

第7章生产准备

7-6 其它的调整

对于有缺口的基板，基板传感器有可能会误检测，所以应根据缺口的大小，输入基板传送传感

器的延迟时间。

另外，可以针对异形基板等，变更停止挡块和基板检测传感器的位置（Y 方向）。

7-6-1 基板传送传感器延迟时间

<设置步骤>

①选择[机器设置]→[设置各组]→[基板传送]。

②根据基板的缺口长度，用键盘输入延迟时间以及缺口的长度。

（具体参见『第 9 章机器设置』的相关说明）。

图

7-6-1

设置的基板传送传感延迟时间，不要大于必要值。设置的延迟时间

过长，会影响生产（基板传送）速度（节拍）。

7-6-2 停止挡块

若基板前端部有缺口、基板定心不稳时，请移动停止挡块⑪。

移动方法请参见『7-5-1 外形基准的调整方法』步骤 10。

移动了停止挡块组后，需要重新设置机器设置的 [外形基准的位置]。

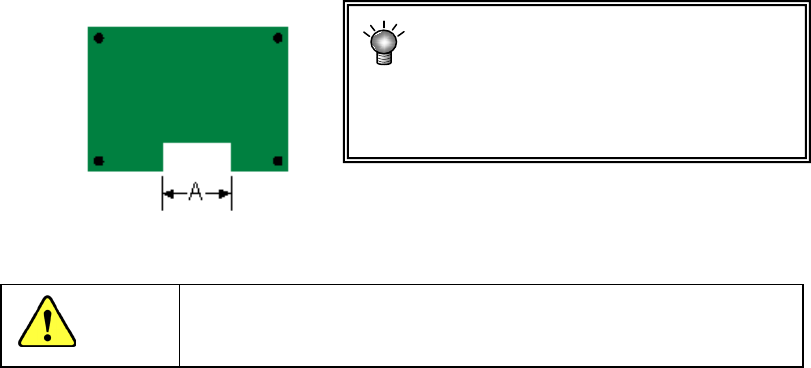

A : 缺口的长度

各基板检测传感器的位置与缺口部分

无关联的情况下不需要输入延迟时间。

另外，可以个别输入传感器延迟。

注意

7-17
