第 1 章 设备概要
1-7 电子元件的贴装
1-7-1 电子元件尺寸
1-7-1-1 适用尺寸
表
1-6
电子元件适用尺寸 (单位 mm)
项目
规格
长× 宽
（□10mm 以上仅使用 2
个贴片头吸取）
注 1 注 4 注 5
最小 0.4×0.2（注 3）
最大 □ 33.5（长度：33.5）
元件高度 0.08（0402 时）～6.0 （注 7）
引脚间距 0.65 以上
球间距 1.0～1.27
注 1：□10mm 在软件中按对角线 15mm（□10.6mm）来处理。
注 2：不对引脚及球进行识别。
注 3：但，贴装 0402 元件时，不能同时吸取 0402 元件。
0402 元件与其他同时吸取时，只能以 0402 元件的贴片头为基准，其他吸取贴片头在
同时吸取的范围内时才能吸取。
注 4：最大尺寸，吸取时的吸取 XY 误差在±1mm 以下，角度误差在±3°以下 ｡
如果用 LNC60 贴片头贴装超过□10mm 的元件，则仅可使用 3 贴片头进行吸取｡
注 5： 显示以下各吸嘴的识别元件尺寸。
吸嘴# 同时测量
间隙 使用元件尺寸
1
0.4 × 0.2mm
～
□10.0mm
（直径 15.0mm 以内）
2.15mm □20.0mm （注 6）
2
3
2.81mm □33.5mm
4
5
2.15mm □20.0mm （注 6）
6
图
1-7-1
吸嘴识别元件尺寸
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
1-24
第 1 章 设备概要
注 6：即使超过□20ｍｍ，也可适用于 26.5×11。（严格而言可适用于长边小于 26.5mm 、
短边小于 20mm 且对角小于 30.7mm 的元件）
注 7：
由于元件尺寸不同，最小元件的高度不一。要设置准确，取决于窗口宽度，元件
的对角宽度越小，最小元件的高度值就越小。最小元件的高度的关系，请参见下
图。
0.1
1
10 100
0.01
0.1
1
10
图
1-7-2
最小元件高度和元件尺寸宽度的关系
元件对角宽度／2 [mm]
最小元件高度 [mm]
<最小元件高度摘录>（单位：mm）
元件尺寸 对角
宽度/2
最小元件
高度
0.4
×
0.2mm
0.225
0.08
0.6
×
0.3mm
0.335
0.09
1.0
×
0.5mm
0.560
0.12
1.6
×
0.8mm
0.895
0.16
2.0
×
1.2mm
1.166
0.18
□
5mm
3.535
0.45
□
10mm
7.070
0.85
1-25
第 1 章 设备概要
1-7-1-2 适用元件

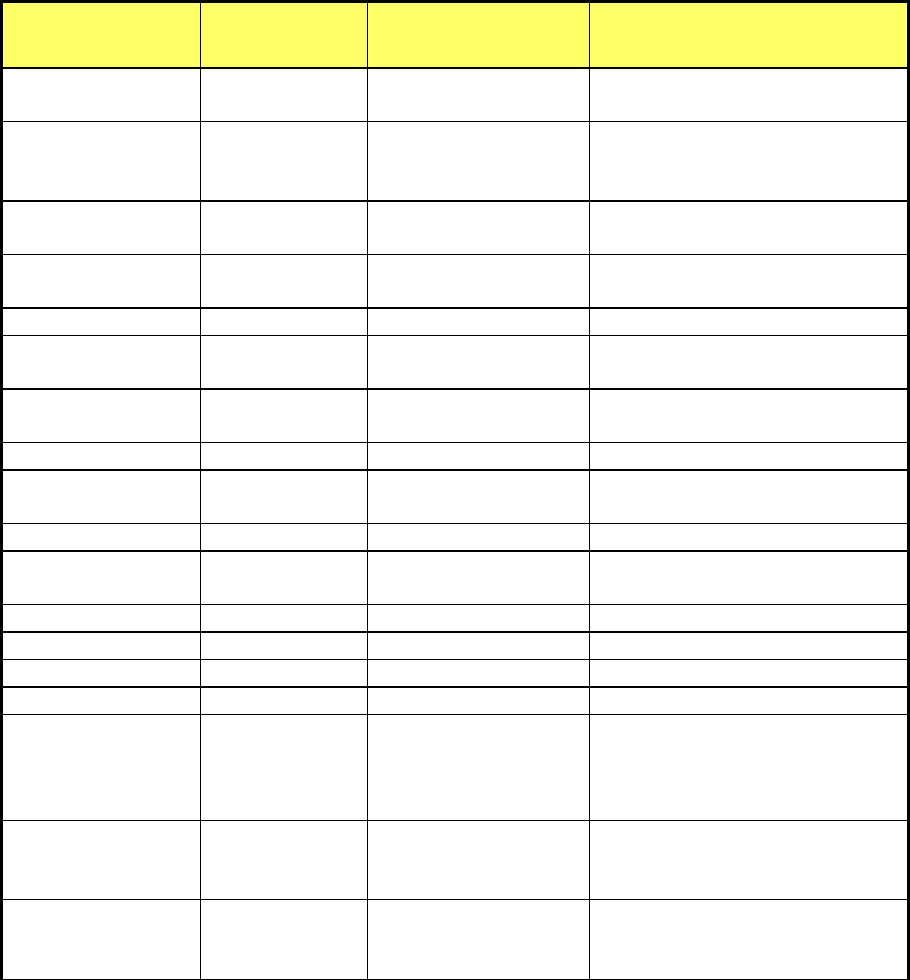

表
1-7
适用元件（激光识别）
元件名
元件种类
引脚间距／（尺寸）
元件尺寸
方形芯片电阻 方形芯片元件
0402、0603、1005、1608、2012、3216
、
3225、5025、6432
网络电阻
（SOP,SOJ,PLCC
类型
除外）
网络电阻
圆筒形芯片电阻 圆筒形芯片
1.6×
φ
1.0、2.0×
φ
1.25、3.5×
φ
1.4、5.9×
φ
2.2
多层陶瓷电容 方形芯片元件
0402、0603、1005、1608、2012、3216
、
3225、4532、5750、5632
钽芯片电容 方形芯片元件 3216、3528、6032、7343
铝电解电容 铝电解电容
（引脚宽度 0.2mm 以上
3.5mm 以下）
高度 6.0mm 以下
GaAsFET GaAsFET
（引脚宽度 0.2mm 以上
3.5mm 以下）
芯片膜电容 方形芯片元件 6.5×4.5×2.7 ～ 10.5×7.2×5
芯片铁酸盐玻璃珠 圆筒形芯片
1005、1608、2012、3216、3225
型
圆筒
芯片电感 方形芯片元件 1005、1608、2012、2520、3216、
3225
SOT SOT
模部 1608/2012、SOT-23、SOT-89
、
SOT-143、SOT-223
SOP、TSOP、HSOP SOP、TSOP、HSOP 间距 0.65mm 以上 □33.50mm 以下
SOJ SOJ 间距 0.65mm 以上 □33.50mm 以下
PLCC PLCC 间距 1.27mm □33.50mm 以下
QFP, BQFP 、QFN QFP、BQFP、QFN 间距 0.65mm 以上 □33.50mm 以下
BGA BGA
间距 1.0mm 以上
不足 2.0mm
（交错排列時 3.0mm 以
下）
□33.50mm 以下
单向引脚连接器
双向引脚连接器
Z 引脚连接器
单向引脚连接器
双向引脚连接器
Z 引脚连接器
间距 0.65mm 以上
□33.50mm 以下
IC 插座
（J 引脚鸥翼式
带减震）
J 引脚插座
鸥翼式插座
带减震插座
间距 1.0/1.27mm 以下
□33.50mm 以下
1-26
