第 8 章 生产
8-1-1 生产模式
生产有基板生产、试打、空打三种运行模式。
No.
生产模式
内容
1 基板生产 设定生产数量，实际生产基板。
2 试打 在实际进行生产前，限定元件进行试打，使用贴片摄像机的跟踪功能，
判断贴片正确与否。如有不合格品，通过示教进行调整。
3 空打 不使用元件而确认吸取贴片动作情况。
* 进行基板生产、试打、空打时，可设置各自的生产条件、试打条件、空打条件等。
8-1-2 生产主菜单
从桌面画面的菜单栏中选择 [生产][基板生产]、[试打]或者[空打]后，显示对应的生产条件
画面。按桌面的命令按钮，也可以显示基板生产画面。

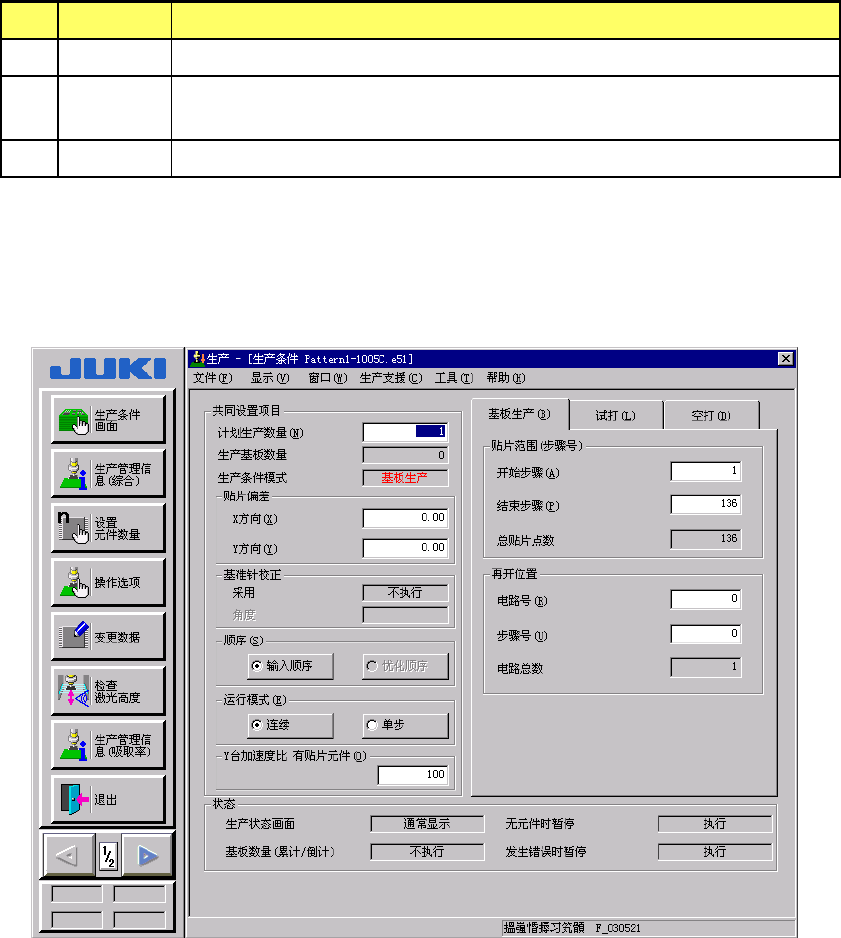

图
8-1-1
生产条件画面示例--选择基板生产
8-3
第 8 章 生产
生产条件画面的菜单构成如下表所示。
表
8-1-1
生产主菜单
主菜单
下拉菜单
子菜单
内容
1 文件 1
打开
读入生产程序文件。
参见“打开”
2
保存
把当前的生产程序作为文件保存在盘上。
参见“保存”
3
另存为
修改当前的生产程序名称并保存在磁盘上。
参见“另存为”
4
删除继续生产文件
删除继续生产文件。
5
保存设备信息
保存设备信息的文件。
6
退出
结束生产。
2 显示 1
工具栏
切换工具栏的显示/不显示。
2
状态栏
切换状态栏的显示/不显示。
3 窗口 1
生产条件画面
显示生产启动画面。
显示基板生产条件、试打条件、空打条件、操作
选项中设定的内容。
此外，设定共同设置项目、基板生产运行时、试
打运行时、空打运行时的条件。
2
生产状态
1 生产设备状态
显示生产开始时，各设备（送料器、贴片头、传
送）的状态。
2
生产状态
显示生产运行中的数据(步骤号等)。
3
生产管理信息 1 综合 显示生产程序固有的存储数据。
2 左前侧 显示各左前吸取位置的存储数据(吸取数量等)。
3 右前侧 显示各右前吸取位置的存储数据。
4 左后侧 显示各左后吸取位置的存储数据。
5 右后侧 显示各右后吸取位置的存储数据。
6 吸取率 按最差顺序显示吸取率列表。
7 清除 将已存储的生产管理信息全部清除。
4
生产信息
显示生产运行中的数据(总实际贴片率等)。
4 生产支援 1
生产程序检查
在生产运行前，进行生产程序的检查。
2
跟踪贴片
在生产运行前显示生产程序的贴片点列表，进行贴
片点的跟踪，确认元件的贴片。
3
简易准备
进行简易准备。（传送、送料器关联）
5
工具 1
元件数设置
显示元件数量设置对话框画面。
设置与各吸取数据对应的元件数量。
2
操作选项
显示操作选项对话框画面。
对生产中的操作进行设置等。
3
变更数据
设置一部分元件数据的变更。
4 自动调整基板宽度 显示自动调整基板宽度对话框画面。
5 重试列表 1
未贴片列表 显示未贴片列表对话框画面。
2
供应设备信息 显示供应设备信息对话框画面。
6
检查
1
激光高度检查 进行激光高度检查。
6 帮助 1
FX-2 帮助
显示 FX-2 的帮助。
8-4
第 8 章 生产

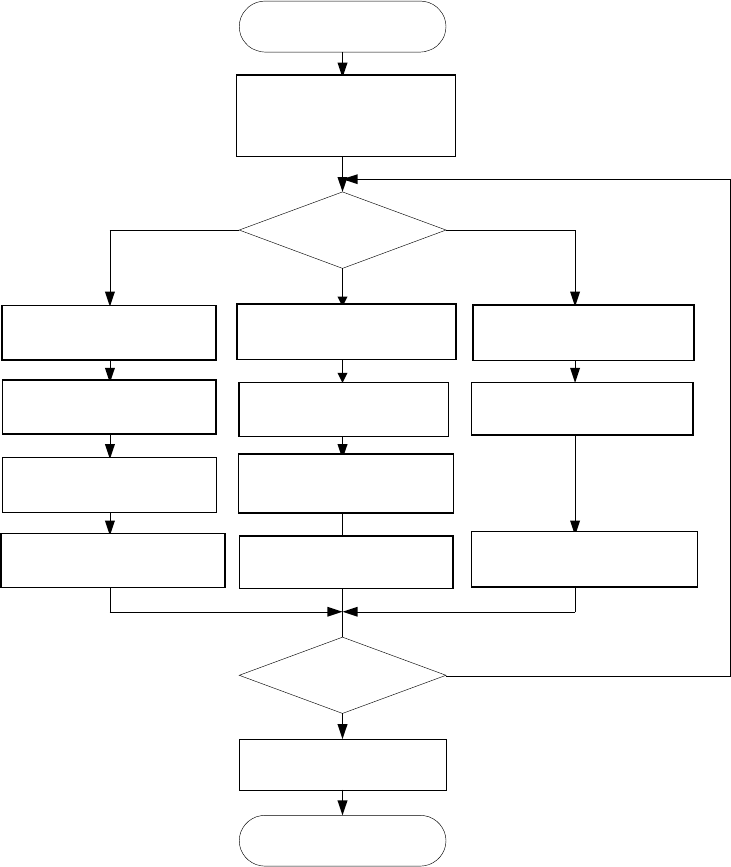

8-1-3 生产流程概略
从启动[生产条件]画面到开始生产、结束为止的流程概略如下。
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定
試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定
実行モード指定
* 元件数设置不是必需的。
图
8-1-2
生产概略流程
选择生产条件，
启动
设定试打条件
设定生产条件
设定空打条件
设定运行模式
设定运行模式
设定运行模式
（设置元件数）
（设置元件数）
试 打
基板生产
空 打
结 束？
结 束
生产基板
生产模式
？
