第 8 章 生产 8-1-3 生产流程概略 从启动 [ 生产条件 ] 画面到开始生产、结束为止的流程概略如下。 ＳＴＡＲＴ 生産条件を 選択して起動 終了 生産条件？ 生産条件設定 部品数設定 基板生産 空打 空打条件設定 試打条件設定 部品数設定 試打 終了か？ 実行モード指定 ＥＮＤ 空打 試打 基板生産 Ｎ Ｙ 実行モード指定 実行モード指定 * 元件数设置不是必需的。 图 8-1-2 生产概略流程 选择生产条件， 启动 设定试打…
第 8 章 生产
生产条件画面的菜单构成如下表所示。
表
8-1-1
生产主菜单
主菜单
下拉菜单
子菜单
内容
1 文件 1
打开
读入生产程序文件。
参见“打开”
2
保存
把当前的生产程序作为文件保存在盘上。
参见“保存”
3
另存为
修改当前的生产程序名称并保存在磁盘上。
参见“另存为”
4
删除继续生产文件
删除继续生产文件。
5
保存设备信息
保存设备信息的文件。
6
退出
结束生产。
2 显示 1
工具栏
切换工具栏的显示/不显示。
2
状态栏
切换状态栏的显示/不显示。
3 窗口 1
生产条件画面
显示生产启动画面。
显示基板生产条件、试打条件、空打条件、操作
选项中设定的内容。
此外，设定共同设置项目、基板生产运行时、试
打运行时、空打运行时的条件。
2
生产状态
1 生产设备状态
显示生产开始时，各设备（送料器、贴片头、传
送）的状态。
2
生产状态
显示生产运行中的数据(步骤号等)。
3
生产管理信息 1 综合 显示生产程序固有的存储数据。
2 左前侧 显示各左前吸取位置的存储数据(吸取数量等)。
3 右前侧 显示各右前吸取位置的存储数据。
4 左后侧 显示各左后吸取位置的存储数据。
5 右后侧 显示各右后吸取位置的存储数据。
6 吸取率 按最差顺序显示吸取率列表。
7 清除 将已存储的生产管理信息全部清除。
4
生产信息
显示生产运行中的数据(总实际贴片率等)。
4 生产支援 1
生产程序检查
在生产运行前，进行生产程序的检查。
2
跟踪贴片
在生产运行前显示生产程序的贴片点列表，进行贴
片点的跟踪，确认元件的贴片。
3
简易准备
进行简易准备。（传送、送料器关联）
5
工具 1
元件数设置
显示元件数量设置对话框画面。
设置与各吸取数据对应的元件数量。
2
操作选项
显示操作选项对话框画面。
对生产中的操作进行设置等。
3
变更数据
设置一部分元件数据的变更。
4 自动调整基板宽度 显示自动调整基板宽度对话框画面。
5 重试列表 1
未贴片列表 显示未贴片列表对话框画面。
2
供应设备信息 显示供应设备信息对话框画面。
6
检查
1
激光高度检查 进行激光高度检查。
6 帮助 1
FX-2 帮助
显示 FX-2 的帮助。
8-4
第 8 章 生产
8-1-3 生产流程概略
从启动[生产条件]画面到开始生产、结束为止的流程概略如下。
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定
試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定
実行モード指定
* 元件数设置不是必需的。
图
8-1-2
生产概略流程
选择生产条件，
启动
设定试打条件
设定生产条件
设定空打条件
设定运行模式
设定运行模式
设定运行模式
（设置元件数）
（设置元件数）
试 打
基板生产
空 打
结 束？
结 束
生产基板
生产模式
？
8-5
第 8 章 生产
8-2 生产画面
8-2-1 生产条件画面
各生产条件画面的内容和设置说明如下。
设定生产条件画面后，按<START>开关，开始生产。
按下<START>开关后，贴片头立即移动，开始生产。
为防止发生人身伤害，在设备运行中，切勿将手伸入装置内部，或将脸和头靠
近装置。
按<START>开关前，务必确认无人在进行装置内部的作业。
按<START>开关前，请确认设备的运行是否会给设备附近的人造成危害。
按<START>开关前，请确认是否安装、或放置有妨碍设备内部运行的物体(调整
工具等)。
生产开始前（按<START>
开关前），若在生产中手动将多个基板连续插入基板传
送路上的进口缓冲（进口传送带），可能造成进口缓冲·中心缓冲（中心传送
带）处进行转接、开始贴片动作（Y 台轴运行）时基板和传送带碰撞损伤，因
此，请勿把基板连续插入进口缓冲。
8-2-1-1 基板生产

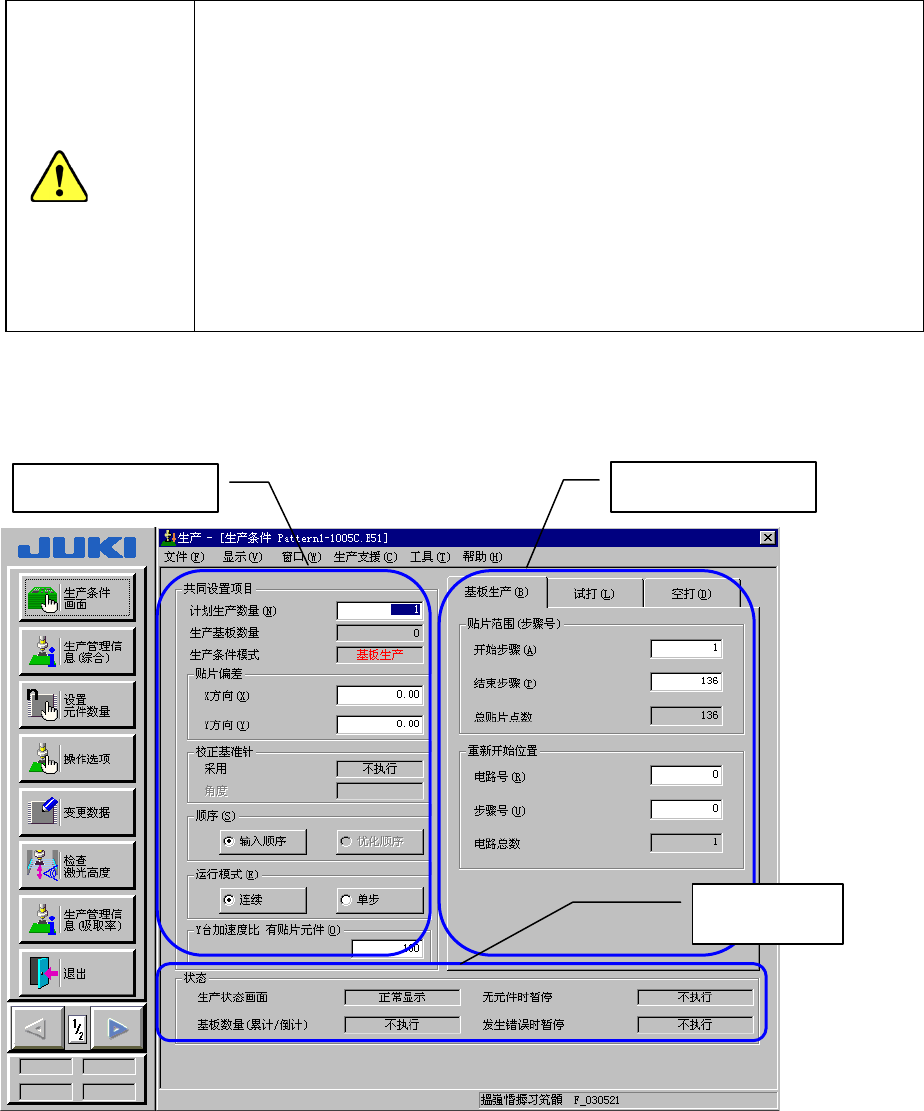

在基板生产模式中，显示生产条件画面，如下图所示。
画面由共同设置项目、基板生产条件以及状态显示构成。
图
8-2-1
生产条件画面（基板生产）
共同设置项目
基板生产条件
状态显示
注意
